带球形端头的闸板安装定位构件

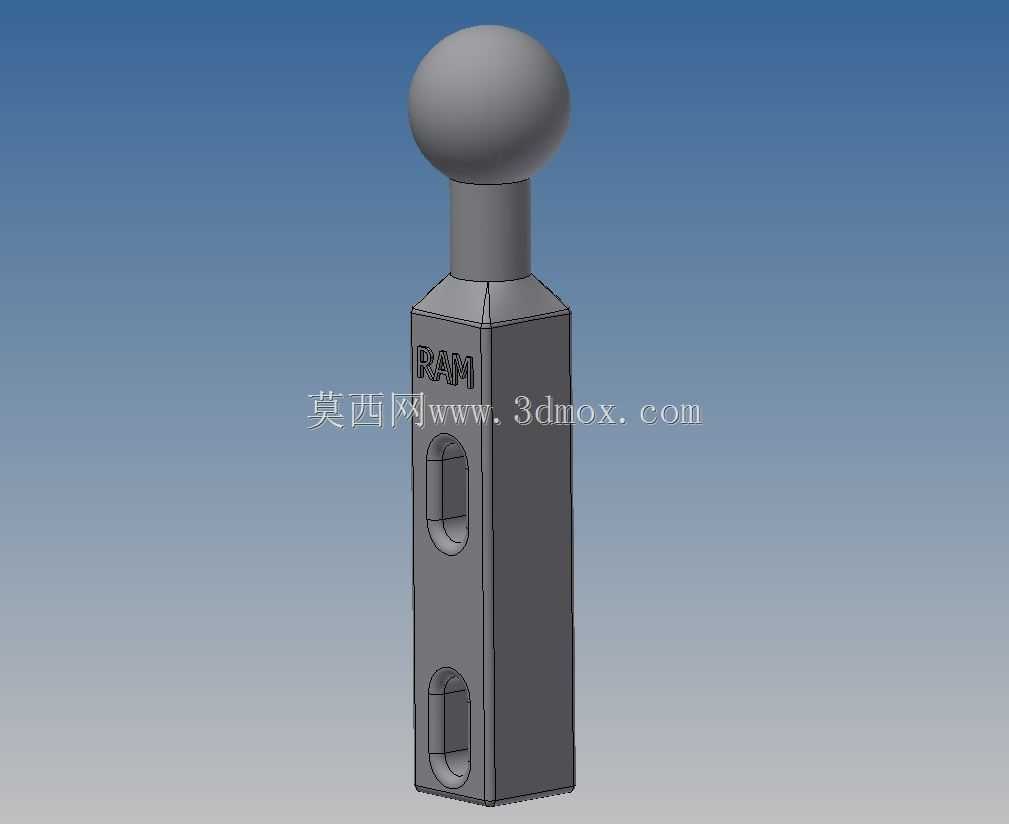

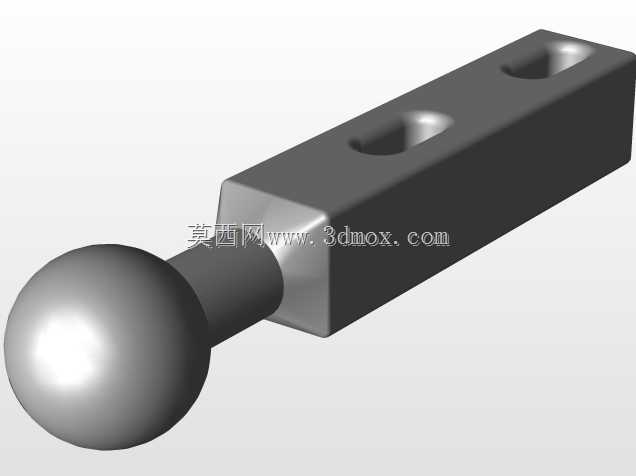

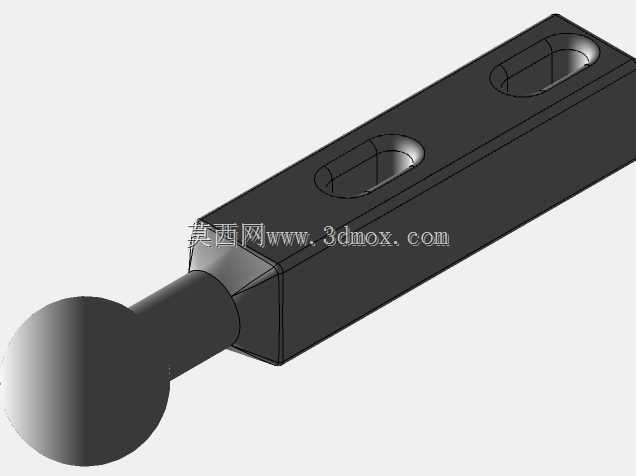

这类带球形端头的安装构件，常应用在流体管路闸阀的装配工位、快换工装夹具的定位模块，以及需要快速对位的工装接驳场景中，核心作用是完成闸板组件的安装定位与快速插拔对位，避免装配过程中闸板出现偏斜、卡滞的问题。从实际使用场景来看，在闸阀装配线的预装工位，操作人员可以借助顶端的球形端头快速将构件导入安装基座的对位孔，球形端头的大圆角设计能够抵消装配时±2mm的对位偏差，不需要额外的目视对准就能完成初步插接，大幅降低小规格闸板装配的对位难度。构件主体采用方柱式结构，相比圆柱结构能够在安装后提供周向防转的限位能力，不需要额外加装防转销就能限制构件绕轴线的转动，这一设计思路在需要保持固定安装角度的闸板组件中十分实用，能够减少装配零件数量，降低整体装配复杂度。柱身开设的两个长圆形通孔，分别对应闸板的行程限位销安装位与锁紧件固定位，上方的长孔用于适配闸板启闭过程中的小幅位移补偿，避免刚性连接导致的闸板卡涩，下方的长孔用于穿装锁紧螺钉，将构件与闸板本体牢牢固定，长孔的设计也给安装时的位置微调预留了调整空间，能够补偿零件加工带来的尺寸公差。从安装边界来看，构件方柱段的截面尺寸适配常规DN15-DN25规格小口径闸阀的安装槽宽度，球形端头的直径略大于方柱截面边长，既能够起到导入导向的作用，也能在插接到位后形成轴向的硬限位，避免构件过度插入安装槽导致装配失效。柱身的平面区域预留了标识刻印位置，能够在不影响构件结构强度的前提下标注型号规格，方便现场装配时的零件识别。在三维建模过程中，这类构件需要重点关注球形端头与柱身的过渡圆角处理，圆角半径过小会导致应力集中，在频繁插拔的使用场景下容易出现端头断裂的问题，同时长圆孔的边缘需要做倒角处理，避免穿装销钉时刮伤零件表面，影响装配顺畅度。整体结构没有复杂的曲面特征，加工时可以采用冷拉方钢直接铣削成型，加工工序少，量产成本较低，同时结构强度能够满足常规工业管路闸板的使用载荷要求，在小口径闸阀、快换工装定位模块中都有较高的复用价值。
