自行车GXP压入式中轴底部支架结构

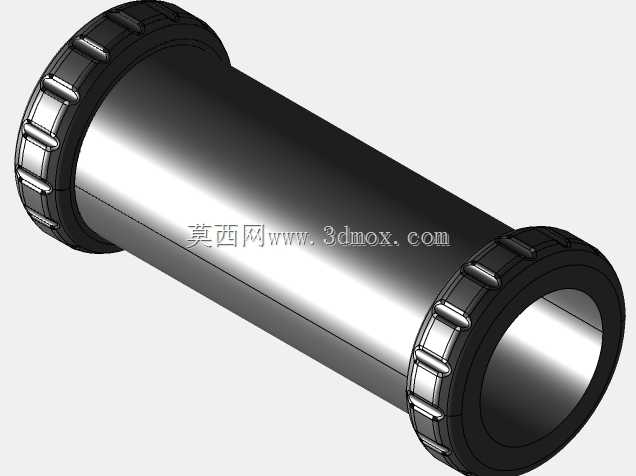

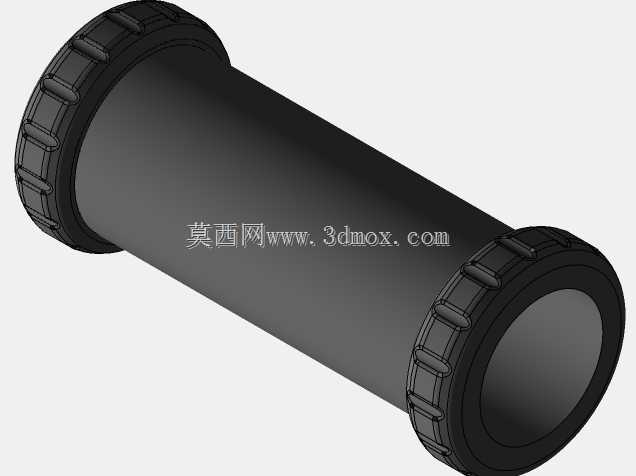

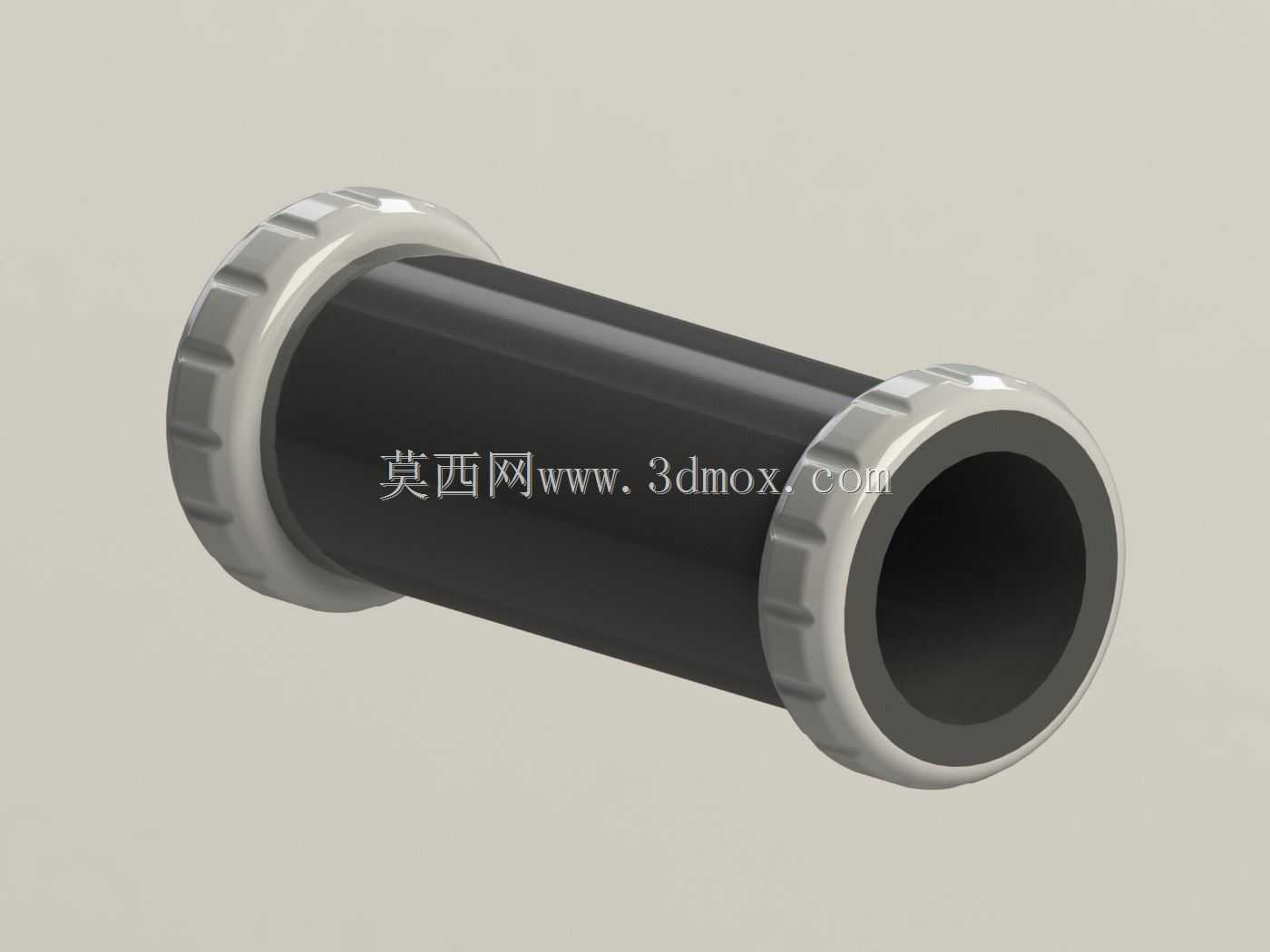

这款底部支架是自行车传动系统的核心承载部件，主要适配GXP规格的牙盘曲柄组，安装于车架五通位置，承担曲柄转动过程中的径向与轴向载荷，为牙盘旋转提供稳定的回转支撑，避免传动过程中出现曲柄晃动、传动卸力等问题，直接影响骑行过程中踩踏力的传递效率与整车传动系统的使用寿命。在实际骑行场景中，无论是山地越野路段的颠簸冲击，还是公路骑行的持续高踏频输出，该部件都需要保持稳定的支撑精度，避免轴承出现旷量导致传动异响。设计过程中优先考虑了安装适配性，主体采用同轴回转结构，两端带锁紧限位结构，可通过调整轴向安装位置适配68mm、73mm、83mm三种主流的自行车车架五通宽度，无需额外制作转接衬套即可覆盖大部分山地车、公路车的车架安装需求，建模时仅保留外部装配几何特征，省略了轴承内部滚动体、保持架等不影响装配干涉检查的细节结构，能够直接用于整车装配的干涉校验、车架五通位置的结构匹配验证。外形上主体为中空圆柱结构，中空通道可容纳曲柄轴心穿过，两端的锁紧滚花结构增大了安装时的摩擦力，方便徒手或借助简易工具完成锁紧操作，外圆尺寸与车架五通内径匹配，安装时可通过压入或螺纹旋合的方式完成固定，两端的轴承位同轴度公差控制在合理范围内，保证曲柄安装后转动无卡滞。从建模逻辑来看，采用基础回转特征构建主体结构，两端锁紧结构通过圆周阵列特征完成滚花造型，整体建模步骤简洁，特征参数可直接编辑调整，当需要适配不同五通宽度的车架时，仅需调整主体拉伸长度与两端锁紧结构的轴向位置，即可快速生成对应规格的支架模型，无需重新搭建整体建模逻辑，能够大幅缩短同系列不同规格产品的建模周期。对于结构设计从业者而言，该模型可作为自行车传动系统装配的基础参照，在进行整车三维布局时，可直接调用该模型确认五通位置的安装空间，校核牙盘、曲柄与车架后下叉的间隙，避免设计阶段出现装配干涉问题；针对三维建模学习者，该模型的特征构建逻辑清晰，涵盖了回转、阵列、拉伸切除等常用机械建模特征，可作为同轴类回转零件的建模练习参照，掌握这类零件的建模思路后，可快速迁移到各类轴套、衬套、支撑座类零件的建模工作中。
