巴塞罗那足球俱乐部立体徽章造型设计

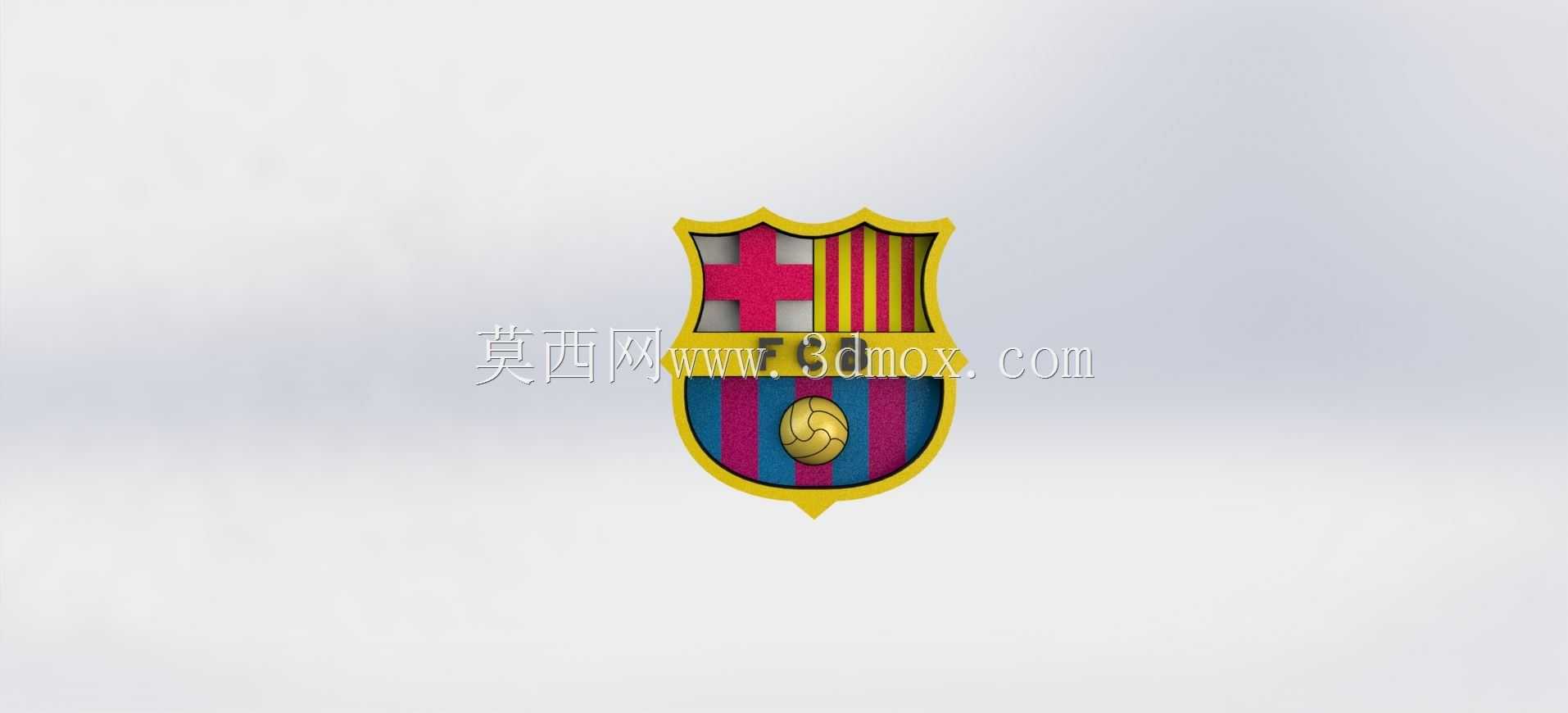

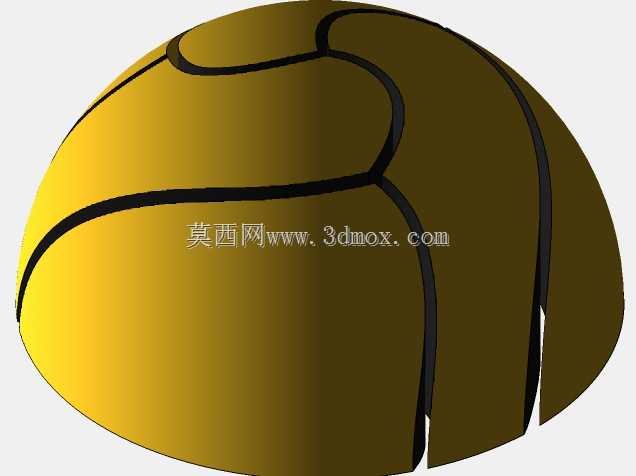

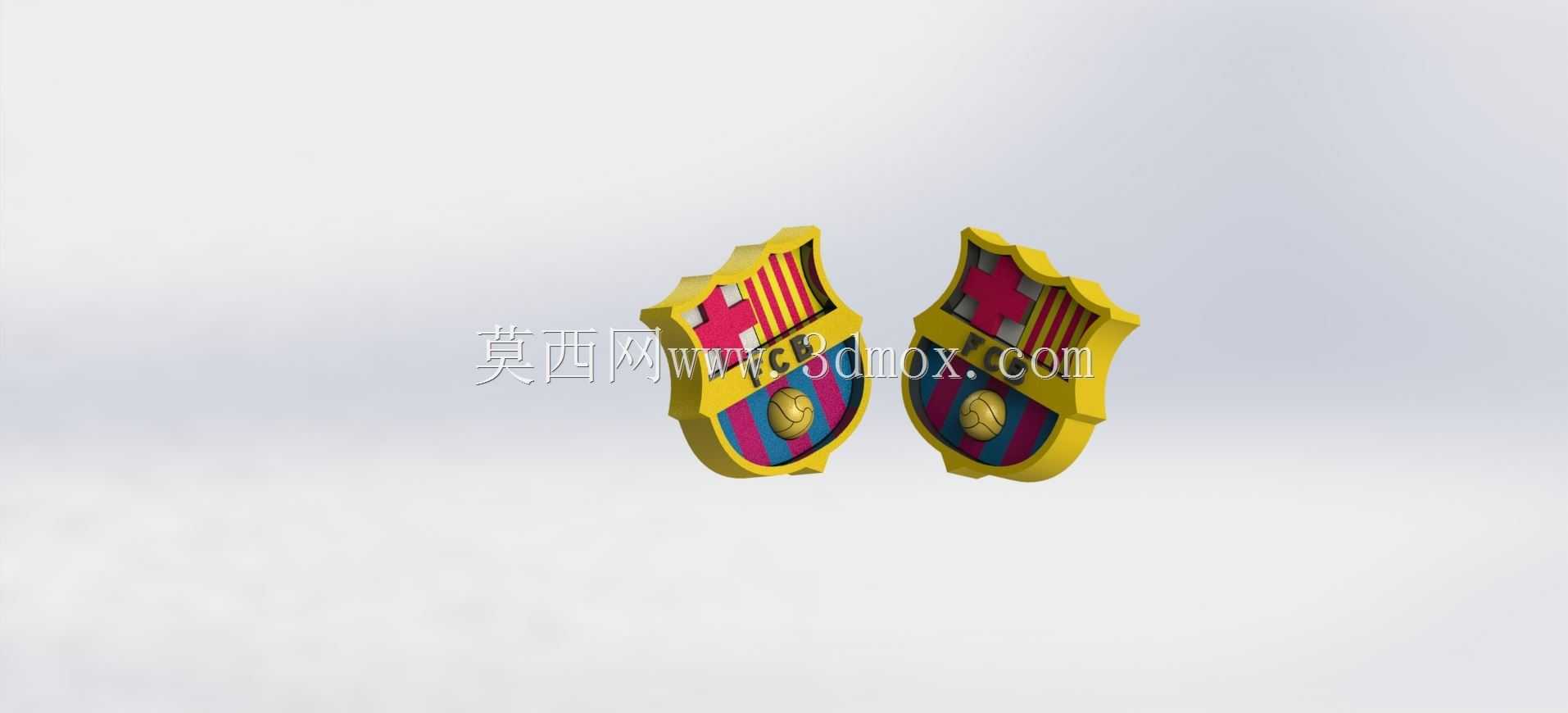

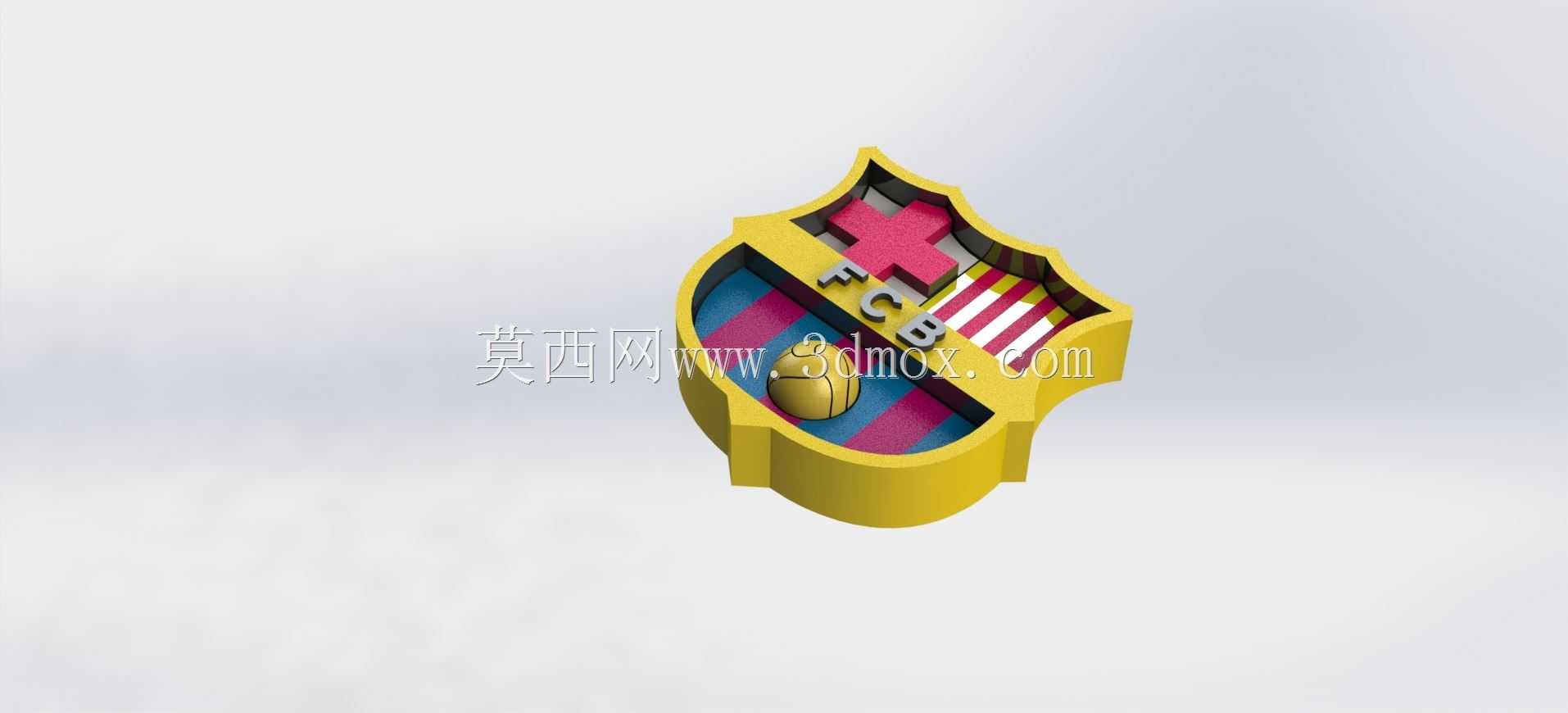

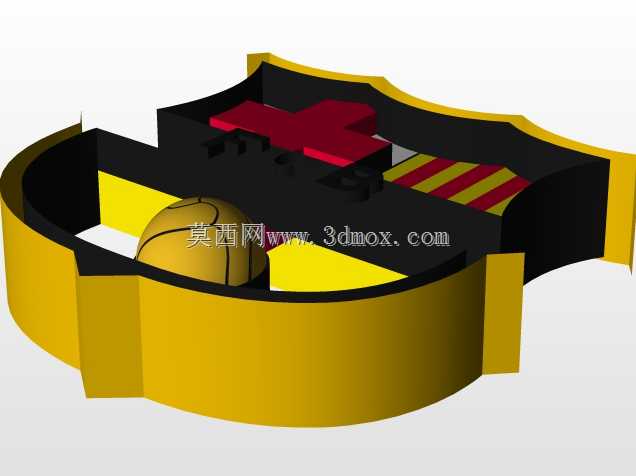

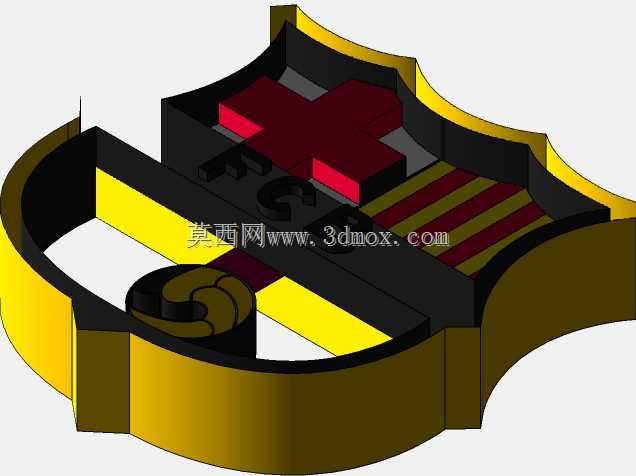

这款立体徽章造型的三维结构，最初的设计出发点是满足体育周边衍生产品的实体加工需求，可直接适配亚克力注塑、金属压铸、3D打印等多种加工工艺，覆盖线下球迷周边摆件、场馆标识装饰、文创产品开发等多个应用场景。从结构设计逻辑来看，整体采用盾形外轮廓作为基础承载结构，外边缘做了等宽的凸起围边设计，围边厚度控制在3mm，既能够在压铸加工时保证金属液的充型流畅度，也能在作为摆件放置时提供足够的支撑稳定性，避免边缘磕碰出现形变。内部元素采用分层堆叠的结构设计，不同标识元素之间预留0.8mm的高度差，既能够在视觉上形成清晰的层次区分，也能在后续做表面喷涂、电镀分色处理时，提供天然的工艺分界，减少遮罩工序的操作难度。顶部的十字标识区域做了微凸的弧面过渡，避免直角结构在加工时出现应力集中，也能提升触摸时的质感；中间的字母标识采用嵌入式结构，与底层基座的配合公差控制在0.1mm，装配后不会出现松动脱落的问题；下部的条纹区域与足球造型做了一体化衔接，足球表面的多边形纹理深度控制在0.3mm，既能够还原标识的细节辨识度，也不会因为纹理过深导致加工时出现积屑、脱模困难的问题。在安装边界的设计上，徽章背部预留了直径5mm、深度2mm的圆形沉孔，可适配常规的磁吸贴、别针底座或者粘接固定的安装需求，不需要额外做二次结构修改；整体外轮廓尺寸控制在80mm*65mm的范围内，既能够满足手持摆件的握持尺寸需求，也可以等比例缩放适配不同规格的装饰场景，比如缩小后做胸针、钥匙扣配件，放大后做场馆墙面的立体标识。设计过程中针对不同加工工艺做了结构优化，针对金属压铸工艺，所有转角位置都做了R0.5mm的圆角处理，避免压铸时出现锐角缺料的问题；针对3D打印工艺，所有悬空结构都添加了最小45度的自支撑角度，减少打印时的支撑材料用量，降低后期打磨的工作量；针对亚克力注塑工艺，整体壁厚控制在均匀的2.5mm，避免注塑时出现缩痕、翘曲的问题。整个造型的结构拆分逻辑清晰，所有特征都采用参数化建模方式构建，后续如果需要调整元素细节、修改尺寸比例，都可以直接通过参数驱动快速修改，不需要重新绘制整体轮廓，能够大幅提升衍生设计的效率。
