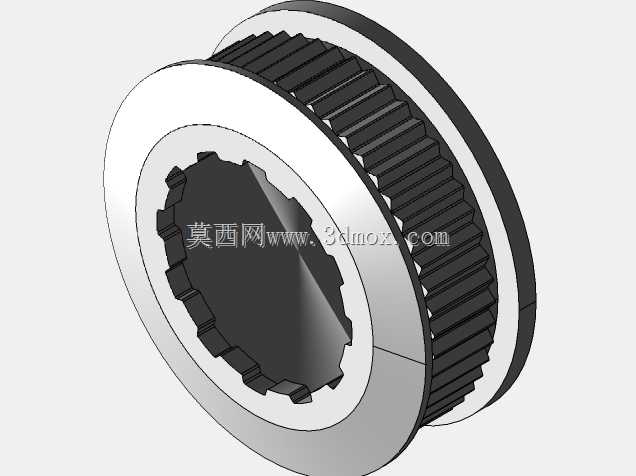

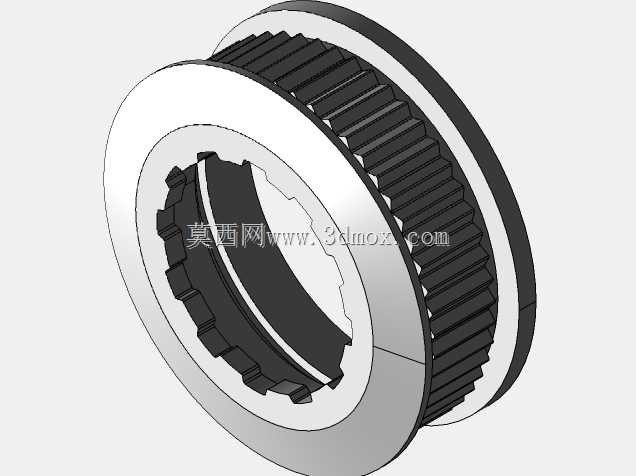

禧玛诺中心锁盘式制动器轮毂锁环结构

日常做自行车制动系统配套建模时，这类中心锁结构的轮毂锁止部件是盘刹系统里很容易被忽略但直接影响装配可靠性的核心小件，很多新手建模时容易只做外观曲面，忽略实际安装的配合边界，导致后续出工程图或者做装配模拟时出现干涉问题。这个结构对应的是禧玛诺中心锁规格的盘刹安装接口，主要应用在山地车、公路车的轮组轮毂端，作用是把刹车碟片牢牢锁止在轮毂的花键基座上，避免碟片在制动扭矩作用下出现周向打滑或者轴向窜动，毕竟碟刹的制动力矩全部要靠这个锁止结构传递，一旦配合间隙设计不合理，轻则出现刹车异响，重则会出现碟片偏移蹭碟，甚至制动失效的风险。从结构设计逻辑来看，这个部件采用内外花键配合的思路，内侧的齿形是和轮毂轴套上的外花键完全匹配的，齿形的公差配合选的是中等间隙过渡配合，既保证装配时能顺利套入，又不会留下过大的旷量；外侧的齿圈是锁环的受力结构，安装时需要用专用的飞轮套筒卡入外侧齿槽，施加规定扭矩完成锁紧，齿形的模数和压力角都是和通用安装工具匹配的，不需要定制专用工装，方便车店或者用户日常维护拆装。做这个结构建模的时候，首先要卡准安装边界尺寸：内侧花键的小径、大径要和对应规格的轮毂基座完全匹配，轴向的定位台阶高度要控制在碟片安装面的公差范围内，保证碟片装上去之后和轮毂端面的贴合度满足平面度要求，不能出现碟片偏摆；外侧锁止齿的齿深要足够，避免工具咬合时出现滑齿，同时齿根位置要做微小的圆角过渡，避免热处理之后出现应力集中导致齿部断裂。另外锁环的端面和碟片接触的位置，设计了一圈平整的压紧面，表面粗糙度要求控制在Ra1.6以内，保证锁紧时压力均匀分布在碟片的安装孔端面，不会因为局部压力过大导致碟片变形。很多人做这类零件建模时容易忽略锁环和轮毂螺纹的配合段，其实这个结构的锁紧是靠锁环内螺纹和轮毂轴端的外螺纹旋合实现的，螺纹的规格、螺距都要严格对应中心锁的标准尺寸，螺纹的旋合长度也要足够，保证在最大制动力矩下不会出现螺纹滑牙。实际装车场景里，这个锁环的安装扭矩一般在40N·m左右，所以建模时还要考虑零件的壁厚强度，不能为了减重过度削减壁厚，否则锁紧时容易出现锁环变形，导致碟片偏摆。另外外侧的防滑齿圈的外径尺寸也要控制，不能超出轮毂法兰的边界，避免和辐条、碟片的散热槽出现干涉，尤其是扁辐条的轮组，装配空间本身就比较紧凑，尺寸边界卡不准很容易出现装不上的问题。
