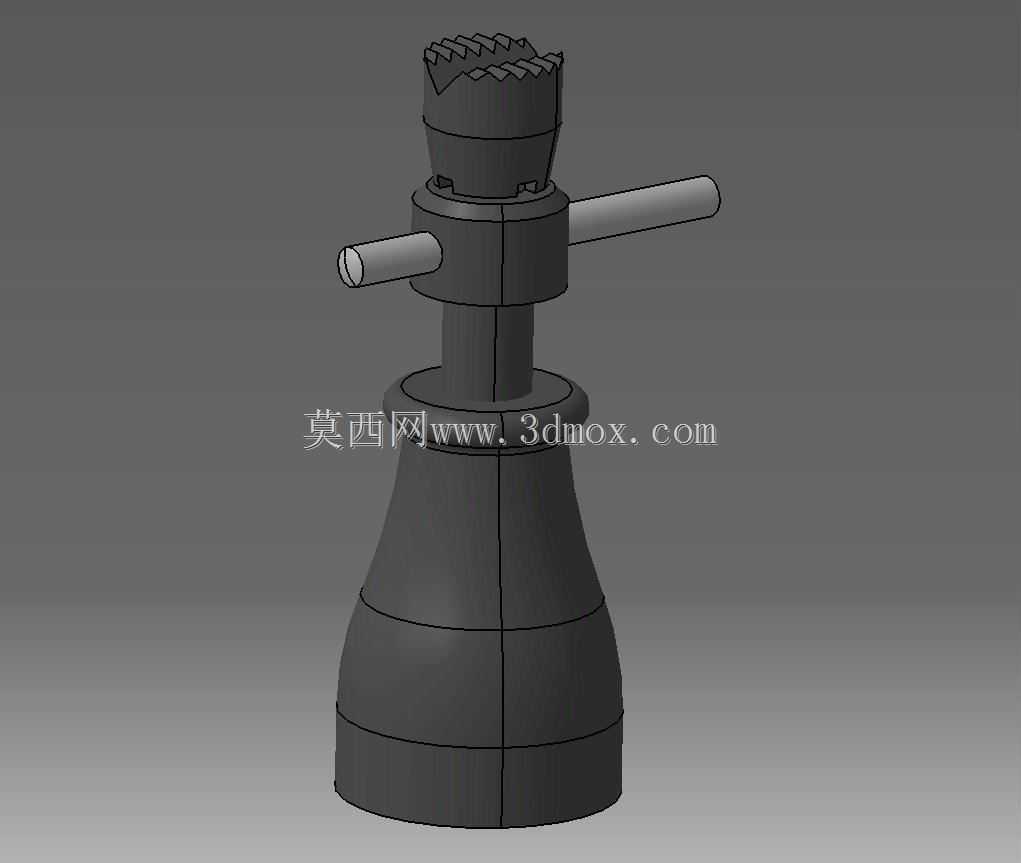

螺旋顶升式机械支撑调节构件

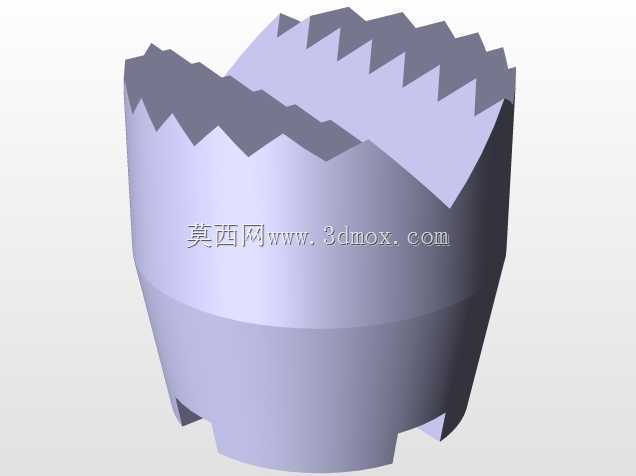

　　底部的大直径接触面可以有效降低对支撑基面的压强，避免在较软的作业台面上出现压痕或者基座下沉的问题，基座向上逐步收窄的结构既可以减少整体的材料用量，也能在保证轴向承重强度的前提下，让构件的重心始终落在底部支撑面的中心范围内，避免偏载带来的倾覆风险。横向穿装的操作杆是手动调节的施力部位，杆身与中心螺杆的顶部采用通孔穿装的配合方式，不需要额外的固定连接件，作业时可以根据需要转动操作杆的角度，在周边有障碍物的狭窄工位上，也能找到合适的施力角度完成高度调节，不需要预留整圈的操作空间，这一点在设备内部的狭小支撑工位上优势非常明显。顶部的承载端设计了锯齿形的接触面，不是光滑的平面结构，这种齿面结构可以在支撑金属构件的时候增加接触摩擦力，在重型设备检修、工装夹具定位、小型构件安装的现场作业场景里，这类螺旋顶升调节构件的使用频率远超很多人的固有认知，它不像大吨位液压千斤顶那样需要配套动力源，也不像固定垫块那样无法实现无级高度调节，在很多对顶升行程要求不大、但需要精准微调支撑高度的工位上，它的实用性反而更强。从结构设计逻辑来看，这个构件采用了梯形螺纹传动的核心方案，没有选用滚珠丝杠结构，核心原因是这类手动调节的支撑构件需要具备可靠的自锁性能，梯形螺纹的牙型角特性可以在承受轴向载荷时实现反向锁止，不需要额外增加锁紧机构就能避免承重后出现高度回落的问题，这一点在现场支撑作业里是关乎安全的核心设计点。主体支撑部分采用下粗上细的锥形基座结构，

　　避免被支撑的工件在调节过程中出现侧向滑移，尤其是在支撑带有一定倾斜角度的构件时，齿面的咬合作用可以大幅提升支撑的稳定性，不需要额外增加防滑垫就能满足常规作业的防滑需求。从安装边界的角度来说，这个构件的底部支撑面直径决定了它的最小安装基面要求，作业时只需要预留出比底部直径大10毫米左右的平整支撑面，就能完成构件的放置，不需要做预埋或者螺栓固定，属于可移动的临时支撑类构件；顶部的承载面尺寸适配大部分常规型钢、设备机脚的支撑接触面，不需要额外加工过渡转接件就能直接使用。在功能特性上，它的调节行程覆盖了日常工装调整的常用区间，调节时转动横向操作杆就能带动中心螺杆转动，实现顶部承载面的升降，转动的阻力会随着承载重量的增加而上升，

　　但在额定承重范围内，单人借助加力管就能完成重载下的高度微调，调节的精度可以控制在0.5毫米以内，完全满足设备安装找平、工装定位支撑的精度要求。很多现场作业人员会把这类构件和小型千斤顶混淆，实际上它的核心定位是支撑调节，不是大行程的重物顶升，它的结构强度设计是按照长期静载荷支撑来做的，螺杆和基座的配合长度更长，承重时的受力分布更均匀，不会出现长时间承重后螺杆变形的问题，在生产线的工装工位上，这类构件常被用来作为工装板的可调支撑脚，或者是焊接工位的工件高度调节支撑，不需要频繁移动，调整到合适高度后就可以长期保持支撑状态。设计的时候没有做多余的表面装饰结构，所有的外形结构都是为功能服务的，基座的外表面做了环形的加强筋结构，

　　这些环形筋既可以提升基座的径向抗变形能力，也能在构件被挪动的时候提供防滑的握持位置，作业人员搬运的时候可以直接握住基座的收窄部位，不会因为表面光滑出现脱手的问题。中心螺杆和基座的配合部位做了足够长度的螺纹啮合段，即使升到最高行程位置，啮合的螺纹扣数也能满足额定承重下的强度要求，不会出现螺纹脱扣的问题，这是这类支撑构件设计时必须守住的安全红线，毕竟一旦在承重状态下出现螺纹脱扣，会直接带来工件坠落的安全风险。顶部的齿形承载面和螺杆是一体式结构，没有采用焊接连接的方式，避免了焊接部位在长期承重下出现开裂的问题，整体的受力传递路径是从顶部承载面直接通过螺杆传递到锥形基座，再分散到底部的支撑面上，整个传力路径没有应力集中的薄弱环节，结构的可靠性非常高。在实际选型使用的时候，只需要根据需要支撑的重量和需要的调节高度来对应选择规格即可，这类构件不需要复杂的维护保养，作业完成后清理掉表面的杂物和油污，在螺纹部位涂抹少量润滑脂就能长期存放，不会像液压类支撑工具那样出现密封件老化、漏油失效的问题，对于作业场景复杂、维护条件有限的现场来说，这种纯机械结构的支撑构件的全生命周期使用成本更低，也更不容易出现突发的功能失效问题。
