自行车车把适配水杯托架结构设计

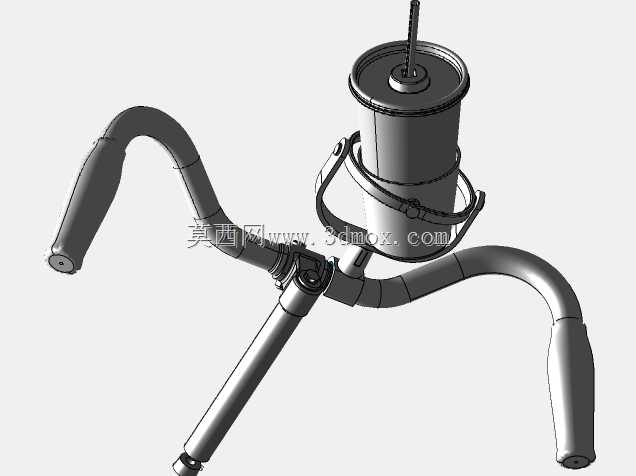

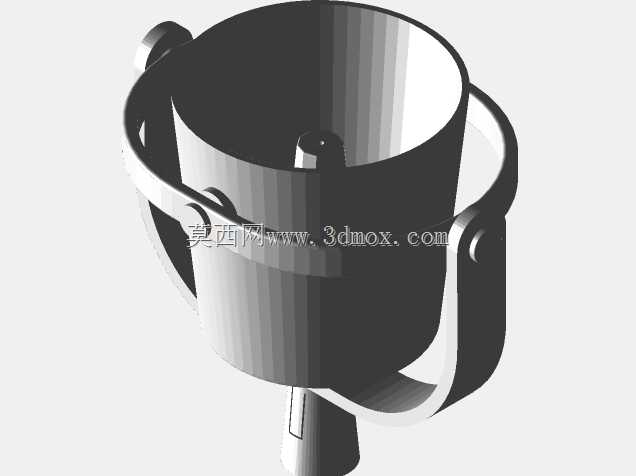

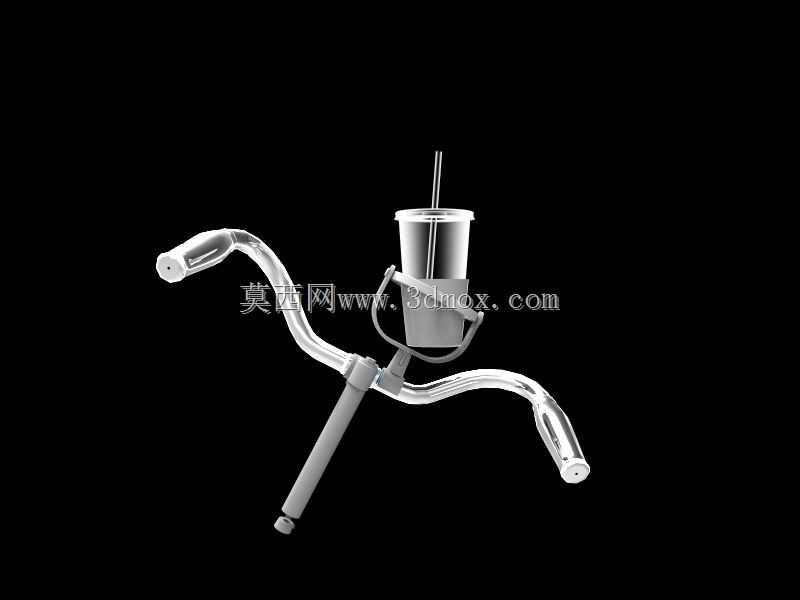

日常通勤、休闲骑行场景中，骑行者往往需要随身携带来饮用水，传统自行车水壶架多适配专用骑行水壶，无法兼容日常使用的直身杯、带吸管的冷饮杯等常规水杯，这款车把安装式水平杯托正是针对这一实际使用痛点开发的配套结构。从安装适配逻辑来看，该杯托采用环抱式车把固定结构，适配常规直径的自行车弯把、直把安装位，安装时无需在车把上打孔或破坏原有漆面，通过适配环与车把杆的过盈配合实现定位，配合固定填充材料即可完成稳固安装，安装位置处于车把中部靠前区域，不会干扰刹车、变速手柄的操作行程，也不会遮挡骑行者的前方视线，取放水杯时手臂无需大幅偏移车把，可在短暂停驶或低速滑行状态下完成操作，避免骑行中因取物产生的操控风险。杯托的承载部分采用环形围合结构，底部设置承托托底，可适配直径在常规范围内的圆柱型水杯，围合结构预留了吸管穿出的缺口，支持带吸管的冷饮杯、奶茶杯放置，围边高度经过实际验证，可在常规路面颠簸、小幅转向倾斜状态下避免水杯滑脱，同时不会过度包裹杯身导致取放卡顿。设计过程中充分考虑了不同使用场景的拓展性，固定适配环采用模块化设计，除了常规车把安装外，也可适配同直径的镜杆、电动车车把等杆状结构，实现多场景复用。整个结构的安装边界控制在车把前方的空余空间，不会与把立、车把上的码表架、车灯等其他配件产生安装干涉，整体突出车把的距离经过测算，不会在推行、停放时与周边物体产生磕碰，结构受力点集中在车把的固定位置，承载满杯饮用水时不会出现明显的下垂形变，长期使用也不会对车把表面产生过度挤压造成的漆面损伤。
