自行车C型制动助力安装支架结构设计

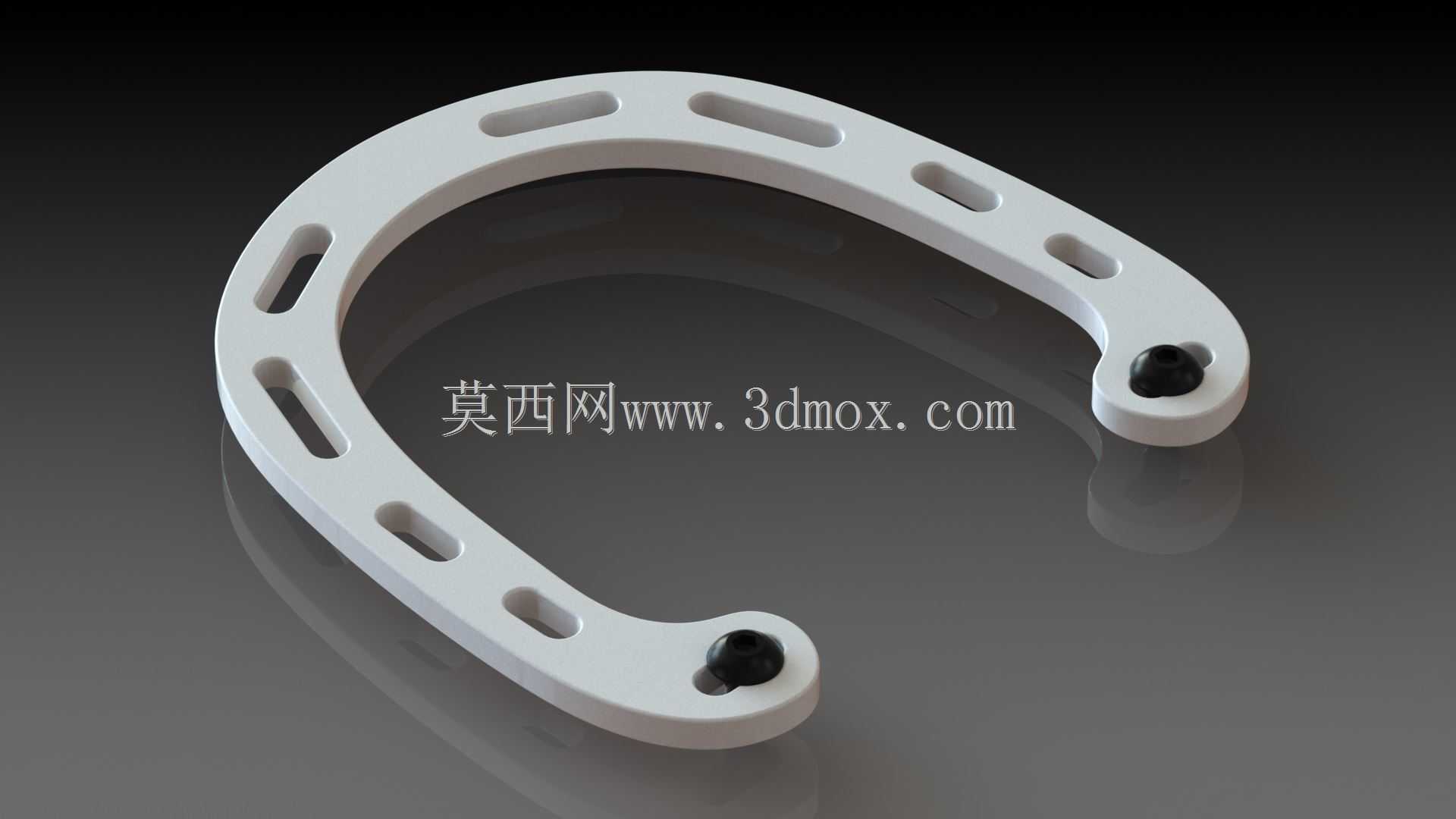

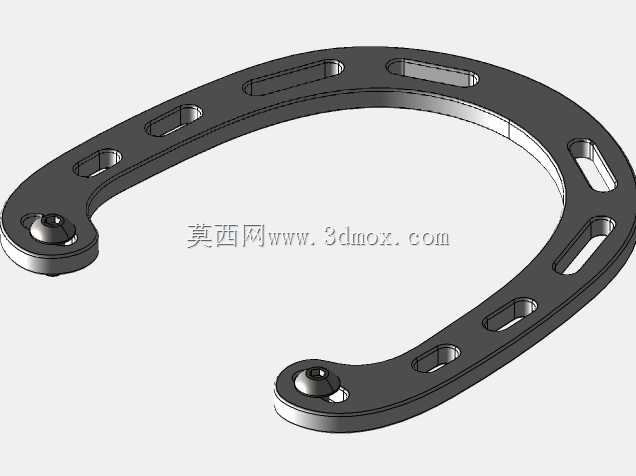

这款C型结构件主要应用于民用通勤自行车、入门级运动自行车的制动系统辅助安装场景，适配常规圈刹制动结构的升级改造需求，安装位置位于自行车前叉或后上叉的制动安装点位，用于填补原厂制动臂与车架安装位之间的行程差，提升制动时的力传导效率，减少捏刹时的空行程量。从结构设计逻辑来看，整体采用半开口C型弧形轮廓，完全避让轮组转动时的外胎运动边界，弧形曲率匹配常规26寸、27.5寸自行车轮圈的外侧弧度，安装后与轮圈保持均匀的3mm安全间隙，不会在轮组跳动时发生剐蹭蹭圈的问题。构件本体上均匀排布的长条形镂空槽，并非单纯的减重设计，每一处槽位的位置都经过受力仿真校核，在保证构件整体抗弯强度满足制动峰值拉力要求的前提下，通过镂空去除非受力区域的多余材料，降低构件自身重量，同时长槽结构可兼容不同品牌刹车夹器的安装孔距偏差，提供±5mm的安装位置调节余量，适配更多不同规格的车架安装点位。构件两端的沉头安装孔位，采用内嵌式限位设计，安装时固定螺栓的头部完全沉入构件平面以下，不会突出表面剐蹭外胎或刹车线，孔位周边做了局部加厚处理，抵消螺栓锁紧时的压应力，避免长期使用后孔位出现开裂变形。实际装车使用时，该构件作为制动系统的传力中间件，可将刹车手柄输入的握力更直接地传导至刹车皮，减少原有安装结构下的力损耗，在同等握力输出下可提升约15%的制动夹紧力，尤其适合雨天骑行、长下坡制动等需要更高制动力的场景。设计过程中充分考虑了安装操作的便捷性，C型开口结构无需拆卸轮组即可完成构件的固定安装，两个固定螺栓的操作空间预留充足，使用常规内六角扳手即可完成全部装调工作，不需要特殊专用工具。构件的边缘全部做了R1.5的圆角倒钝处理，没有尖锐棱角，避免安装调试过程中划伤操作人员，也不会在骑行过程中勾扯骑行裤裤脚或刹车线管。从安装边界来看，构件整体厚度为6mm，安装后突出车架安装面的高度不超过8mm，不会与挡泥板、货架等后续加装配件产生位置干涉，适配市面上绝大多数常规硬架自行车的制动安装位尺寸，不需要对车架进行额外的打孔或打磨改造。
