布什型柔性联轴器三维结构设计

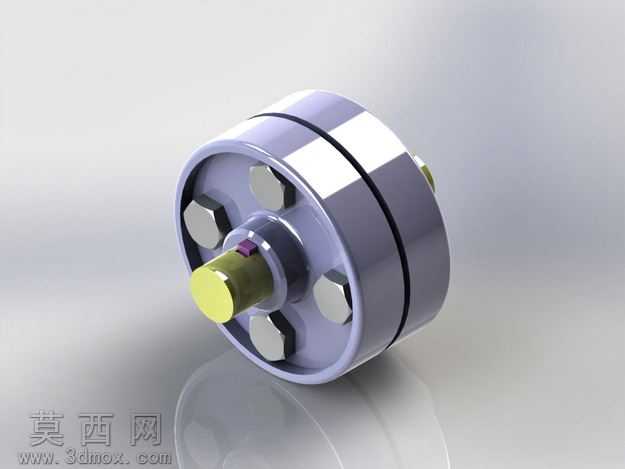

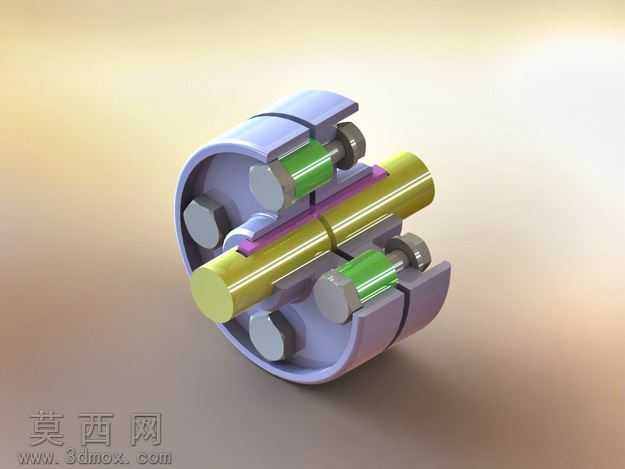

本作品为布什型柔性联轴器的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全尺寸构建，首先对两个对称分布的半联轴节进行基体特征绘制，通过旋转凸台命令生成带中心轴孔的盘状基体，在基体端面均匀阵列分布用于安装缓冲组件的沉孔与螺栓过孔，保证各安装位的形位公差符合机械传动设计规范，中心轴孔处设计有适配传动轴的配合面，预留合理的装配公差以满足实际安装需求。建模过程中对缓冲组件进行独立参数化构建，包含弹性缓冲衬套、连接螺栓、锁紧螺母等细分零件，每个零件均按照实际装配关系添加对应的配合约束，完成整体装配后进行干涉检查，确保各运动部件之间无结构冲突，装配间隙符合柔性传动的设计要求。材质与渲染阶段，针对不同零件赋予贴合工业实际的材质属性，半联轴节基体赋予调质合金钢材质，添加细腻的金属磨砂质感与表面磷化处理的淡紫灰金属色泽，连接螺栓与锁紧螺母赋予镀锌亮面金属材质，突出紧固件的金属光泽，中心传动轴段赋予黄铜材质表现轴端的耐磨特性，弹性缓冲组件赋予橡胶类哑光材质，区分柔性部件与金属结构件的视觉差异。渲染时采用柔和的工业产品布光方案，添加环境反射与软阴影效果，清晰展现联轴器的整体轮廓、各部件的装配层次与表面质感，同时通过剖切视角的辅助展示，可清晰呈现内部缓冲结构的排布逻辑。设计思路上，该款布什型柔性联轴器重点突出柔性传动的核心特性，通过周向均匀分布的弹性缓冲组件，可补偿两连接轴之间的径向偏移、角向偏移与轴向窜动，在传动过程中吸收振动、缓冲冲击载荷，适用于中低速、有一定冲击载荷的传动场景，整体结构紧凑，安装维护便捷，各零件的结构设计均兼顾加工工艺性与装配便利性，盘状半联轴节的外形设计在保证结构强度的前提下尽可能降低整体重量，螺栓连接的结构设计可方便后期更换磨损的弹性缓冲部件，延长联轴器整体使用寿命。
