五轴涡轮机械传动部件三维设计

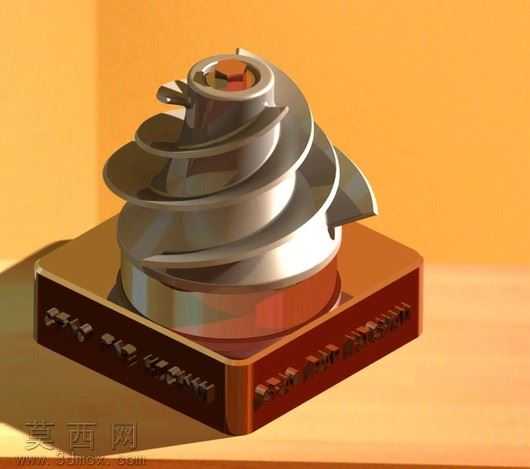

本作品为五轴结构涡轮的三维建模设计成果，建模阶段围绕涡轮的螺旋叶片曲面特征展开，通过精准的曲面放样、螺旋线扫掠与布尔运算完成主体结构搭建，严格还原五轴涡轮的叶片扭转角度、层叠间距与基座衔接结构，确保每一片螺旋叶片的曲率过渡顺滑无破面，叶片与中心轴座的连接位置做了加厚过渡处理，避免应力集中的结构缺陷。渲染阶段采用暖调纯色背景突出模型主体，金属材质的参数调试经过多轮调整，涡轮主体赋予高反射金属材质，模拟特种合金的磨砂金属质感，通过调整粗糙度、金属度与环境反射参数，还原金属部件表面的细腻光影变化，基座部分采用红棕色调的金属烤漆材质，与主体涡轮的银灰色金属形成视觉层次区分，基座表面的刻度标识通过纹理贴图实现，保证标识的清晰度与位置精度。结构设计上，该五轴涡轮采用多层螺旋叶片同轴堆叠的结构形式，叶片从中心轴座向外延伸的过程中逐步扭转，能够在流体介质通过时最大化获取动能传递效率，底部方形基座设置了定位安装结构，可适配对应的传动装配工位，基座边缘做了倒角处理，既提升装配安全性也优化了视觉表现。设计思路围绕流体传动场景的实际需求展开，摒弃了传统涡轮叶片的单一弧度设计，采用五轴联动加工可实现的连续螺旋曲面结构，既保证模型可直接对接后续的加工生产流程，也通过曲面的连续过渡降低流体经过时的紊流概率，建模过程中反复校验叶片之间的间隙尺寸，确保相邻叶片不会出现干涉问题，中心轴孔的尺寸预留了标准公差范围，可适配常规规格的传动转轴，整体模型的结构比例完全参照工业涡轮的实际设计规范，所有曲面均经过曲率检查，不存在畸形面与重叠面，可直接用于后续的工程仿真、装配验证或者加工编程环节，渲染输出的效果图清晰展现了模型的结构细节与材质质感，能够直观呈现该五轴涡轮的设计特点与外观特征。
