青铜轧制多轴联动齿轮传动机构

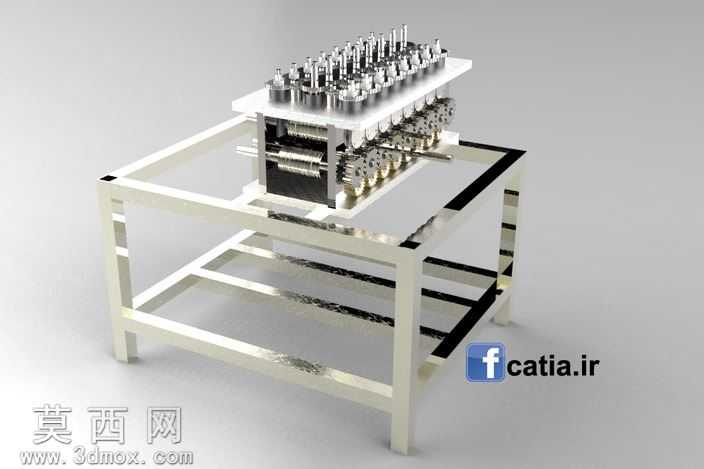

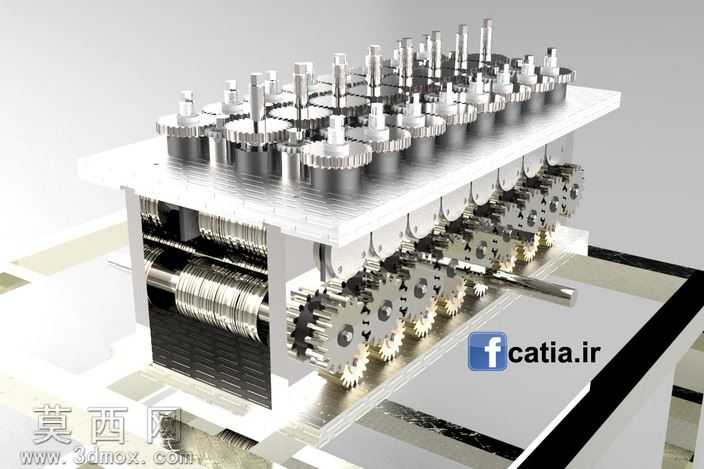

该作品为面向青铜压延加工工序设计的多工位联动传动机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一处齿轮啮合间隙、轴系同轴度、部件装配公差都做了精准的参数约束，确保模型可直接对接后续的工程图导出与结构仿真环节。渲染阶段采用金属材质分层表现方案，上层工位的调节轴组使用哑光镀铬材质，还原金属加工设备常用的表面处理质感，中层传动齿轮组根据功能区分材质，主动传动齿轮采用高硬度合金钢材质表现，搭配齿面细微的加工纹理提升真实感，啮合传动的从动小齿轮做了表面渗碳处理的质感表现，下层的动力输入轴与承托机架分别做了发黑处理与磨砂金属质感区分，不同部件的材质粗糙度、反光度参数都经过反复调试，让整体渲染效果既符合工业设备的真实质感，又能清晰区分不同功能模块的结构边界。结构设计上采用分层布局逻辑，最上层为多工位压延执行轴组，每根轴都配备独立的调节旋钮与定位齿轮，可实现单工位的压延间隙独立调整，满足不同厚度青铜板材的轧制加工需求；中层为多级齿轮传动阵列，通过不同齿数比的齿轮组搭配，将单根输入轴的动力均匀分配到上层所有执行轴，保证各工位压延转速同步，避免板材轧制过程中出现受力不均、表面拉伤的问题；下层为动力输入与机架承托结构，输入轴端配备过载保护齿轮结构，可在轧制负载超出阈值时自动脱开啮合，保护核心传动部件不受损坏。设计思路围绕青铜压延工艺的实际生产需求展开，摒弃了冗余的装饰性结构，所有部件都服务于动力传递、工位调节、结构支撑的核心功能，整体结构紧凑，传动路径清晰，既保证了多工位同步加工的精度要求，又预留了足够的维护操作空间，可直接作为青铜压延设备的核心传动单元参考方案，也可用于多轴同步传动类机械设备的结构设计参考。
