14规格黄铜山地自行车辐条接头结构

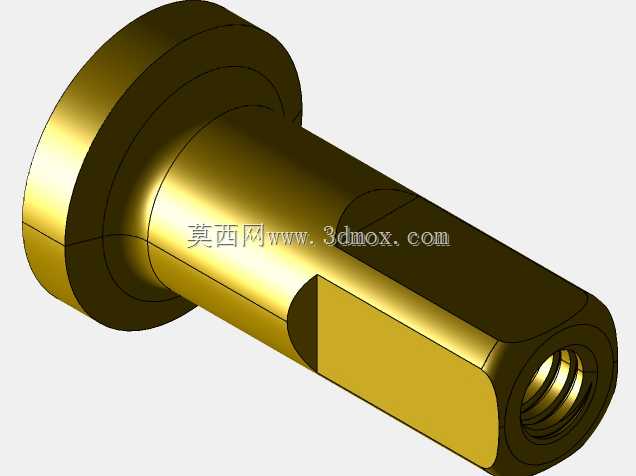

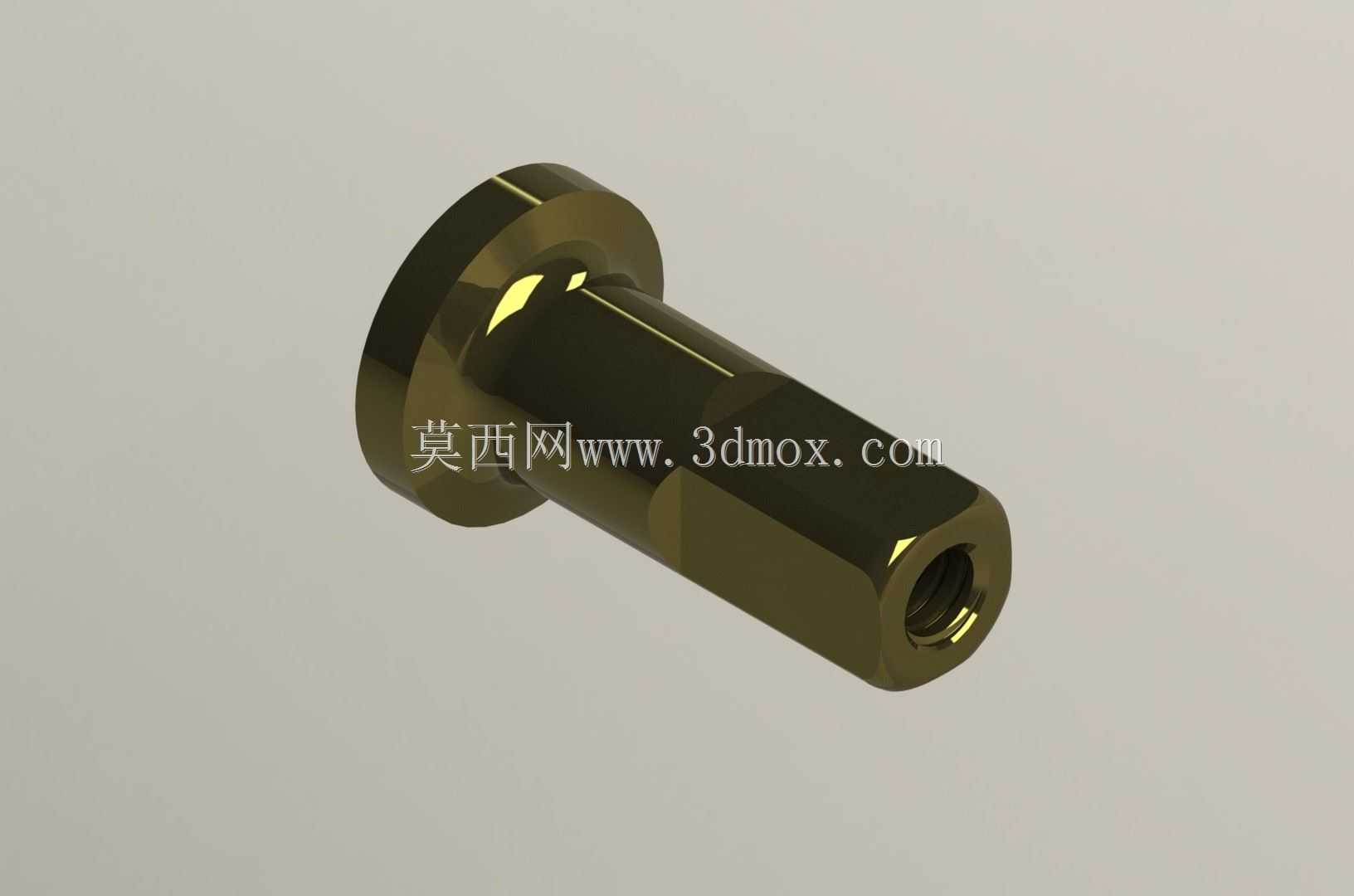

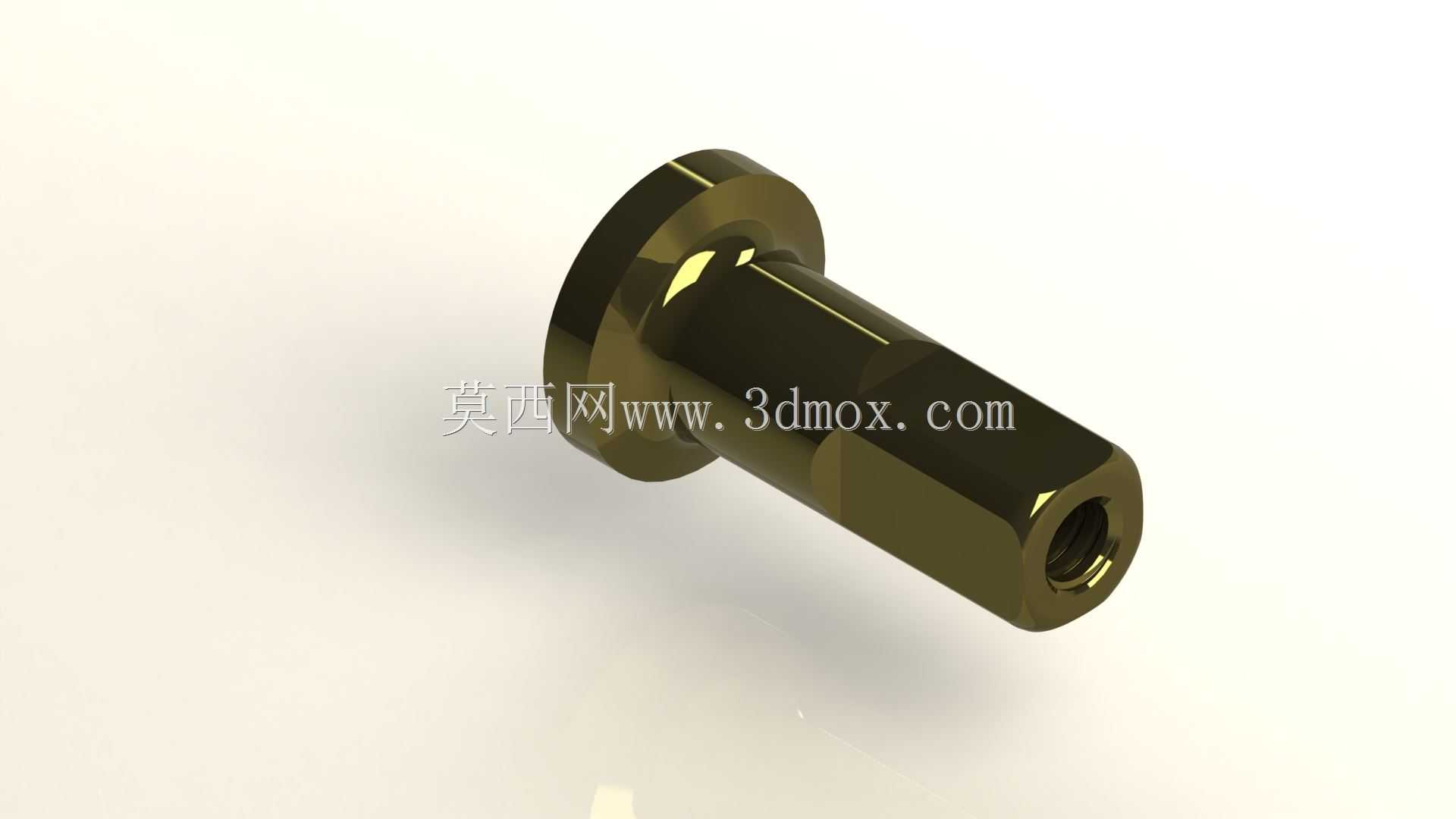

日常山地车、通勤自行车轮组的调校维护中，这类黄铜材质的辐条接头是轮组张力调整的核心受力零件，它承担着连接轮圈与辐条、传递轮组载荷、调整辐条张紧度的关键作用，是轮组结构里不起眼但直接影响骑行稳定性、轮组耐用性的小尺寸核心零件。从结构设计来看，这款接头采用带法兰盘的轴式结构，法兰端贴合轮圈内侧的安装孔位端面，安装时法兰盘可以分散接头对轮圈孔位的压应力，避免张紧辐条时硬质黄铜材质压损铝合金或碳纤维轮圈的孔边，降低轮圈长期受力出现开裂的风险。主体轴段做了外六角结构，这个结构是给调圈扳手预留的施力位，调校轮组圆度、偏摆的时候，用标准辐条扳手卡入六角段就能转动接头，通过螺纹配合改变辐条的有效张紧长度，实现轮组张力的均匀调整。轴段内部加工有内螺纹孔，和辐条端部的外螺纹精准配合，螺纹的旋合长度经过匹配设计，既保证足够的连接强度承受骑行过程中的颠簸冲击、侧向载荷，也不会因为螺纹过长导致接头重量冗余，影响轮组的转动惯量。端部的内孔做了倒角导向，安装辐条的时候可以快速对准辐条螺纹端，减少装配时的螺纹错牙风险，提升轮组组装的效率。从安装边界来看，法兰盘的外径尺寸匹配常规自行车轮圈的标准安装孔沉台尺寸，安装后法兰盘不会突出轮圈内侧过多，避免和内胎产生摩擦，防止内胎被磨破造成漏气故障；轴段的长度适配常规厚度的轮圈结构，穿入轮圈安装孔后，六角施力段完全露出在轮圈外侧，方便调圈操作时扳手卡入，不会因为轴段过短导致扳手无法夹持，或是轴段过长突出轮圈外侧过多，影响外胎安装或是剐蹭外胎内壁。材质选用黄铜是经过实际使用验证的选择，黄铜本身具备适中的强度和良好的自润滑性，螺纹配合时不容易出现锈死、咬死的问题，哪怕是在雨天骑行、接触泥水的恶劣使用环境下，后续调整轮组时也能轻松转动接头，不会因为锈蚀导致接头无法调整，只能剪断辐条更换零件。同时黄铜的抗疲劳性能优于普通铝合金接头，在长期反复的骑行载荷冲击下，不容易出现螺纹滑牙、法兰断裂的问题，能有效延长轮组的维护周期，降低骑行过程中因为接头失效导致的轮组偏摆、辐条松脱等安全隐患。在实际建模过程中，这类零件需要重点关注外六角的对边尺寸公差、内螺纹的精度等级、法兰盘与轴段的同轴度，这些参数直接影响零件的装配适配性和实际使用强度，如果同轴度偏差过大，安装后辐条会出现倾斜，导致轮组张力分布不均，骑行时更容易出现辐条断裂的问题；如果六角对边尺寸公差过大，调圈时扳手容易打滑，损伤接头表面甚至拧圆角边，导致后续无法调整。
