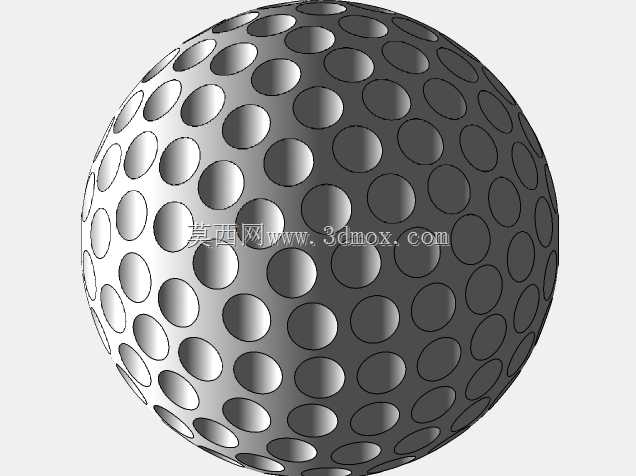

表面凹坑结构高尔夫球三维数模

日常做运动器材类结构建模时，高尔夫球是很典型的球面特征练习案例，很多刚接触曲面建模的工程师都会拿它练手阵列、球面投影、特征切除这类操作，但实际做工业级的高尔夫球数模，远不是随便在球面上挖几个坑那么简单。首先要考虑实际应用场景，这类球体除了常规高尔夫运动使用，还会被用在流体力学教学演示、球面风阻测试实验、甚至部分球面传动结构的原理验证件上，不同场景对凹坑的排布、深度、曲率要求完全不同。从功能特性来看，球面均匀排布的凹坑核心作用是优化飞行过程中的空气边界层状态，降低高速飞行时的压差阻力，所以建模时不能只追求视觉上的均匀，要保证每一个凹坑的切除深度、边缘过渡圆角完全一致，避免球体出现质量偏心，影响飞行轨迹的稳定性。设计思路上，首先要确定基础球体的直径基准，常规竞赛用高尔夫球的外径有严格的尺寸边界，建模时先绘制实心球体基体，之后先做出单个凹坑的特征：凹坑不是简单的圆柱形沉孔，而是带平滑过渡的球面凹腔，边缘和大球面之间要做极小的圆角过渡，避免出现应力集中，也贴合实际产品的注塑成型工艺要求，防止脱模时出现边缘缺料的问题。之后的阵列操作是整个建模的核心难点，不能直接用线性阵列或者简单的圆周阵列，要采用球面投影的方式，先在平面上排布好凹坑的点位，再将点位映射到球面上，保证相邻凹坑之间的筋位宽度均匀一致，不会出现局部过密或者过疏的区域，同时要避开球体的合模线位置，在合模线处预留足够的平整带，方便后续模具设计时的分型面处理。做这类数模的时候还要考虑后续的工艺适配，如果是用于注塑生产的数模，还要预留收缩率的补偿量，凹坑的深度要根据塑料原料的收缩特性做微调，保证成型后的球体尺寸在公差范围内；如果是用于3D打印的验证件，要注意凹坑的最小尺寸不能小于打印机的成型精度边界，避免出现凹坑被支撑填充或者打印残缺的问题。另外从安装边界来看，如果是用于实验台架的测试用球，还要在球体中心预留安装芯轴的定位孔，这部分特征要在阵列凹坑之前就完成，避免后续打孔破坏已有的凹坑排布，同时要保证定位孔的轴线和球体的形心完全重合，保证高速旋转测试时的动平衡精度。很多新手建模时容易忽略凹坑边缘的过渡，做出来的模型凹坑和大球面是锐利的直角边，不仅不符合实际产品的形态，在做有限元风阻仿真的时候也会出现局部应力畸变，导致仿真结果和实际测试偏差很大，所以每一个细节的圆角处理都要贴合实际生产的工艺要求，不能只看视觉效果。
