汽车品牌金属质感标识立体结构设计

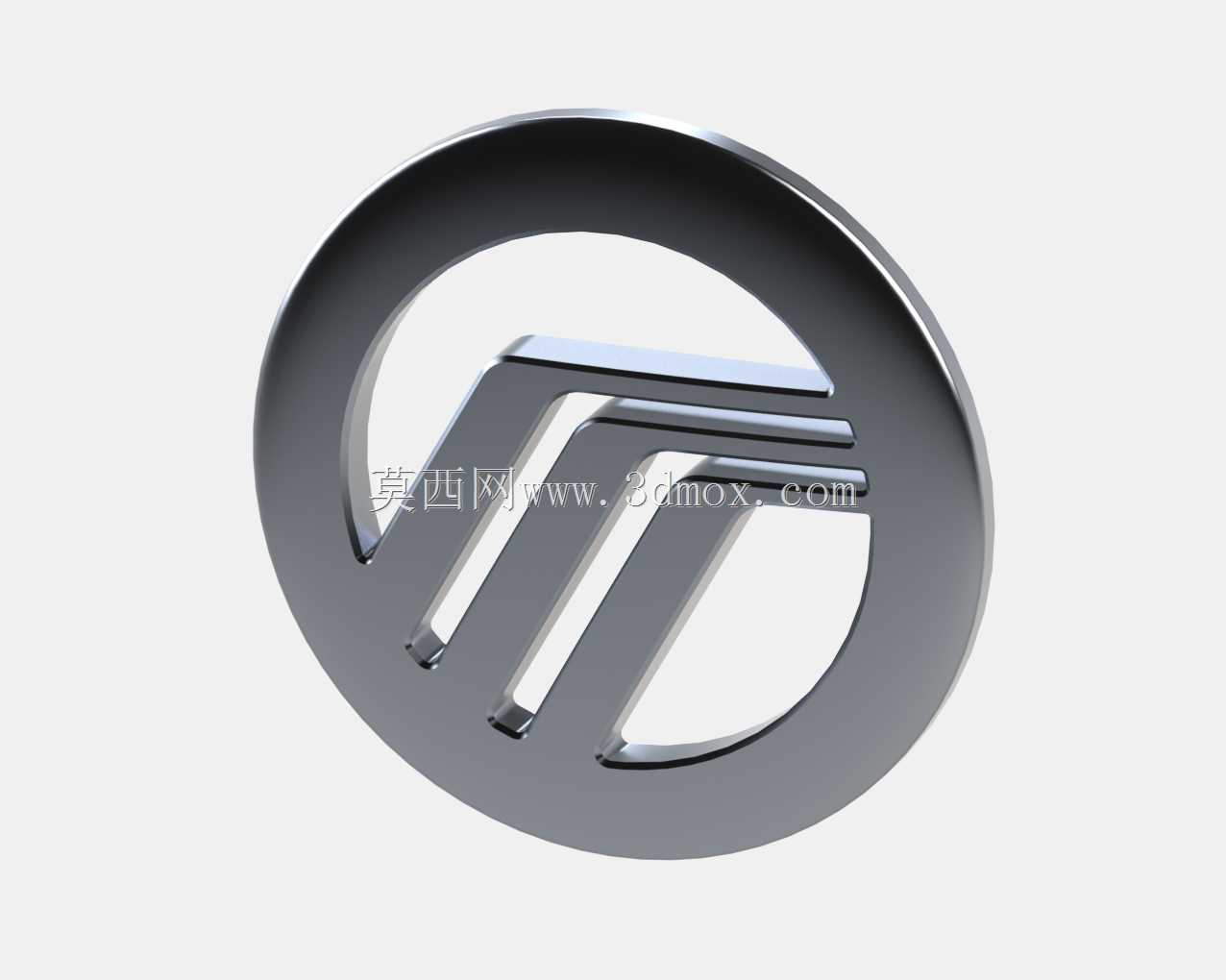

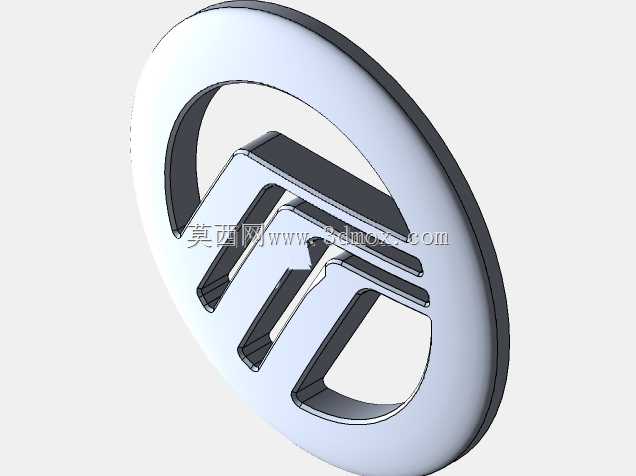

这款汽车品牌标识的立体结构设计，首先要考虑的是整车外饰件的安装适配场景，这类标识通常布置在车辆前进气格栅中央、尾门居中位置、方向盘中央盖板以及轮毂中心盖区域，不同安装位置的结构设计需要匹配对应基底的曲面弧度，避免安装后出现边缘翘曲、贴合不严的问题。从结构设计思路来看，整体采用环形外框包裹内部三道平行斜向筋条的造型，外框做了等宽的圆弧过渡处理，边缘预留了0.8mm的倒圆角，既能够消除注塑或者金属冲压过程中的锐边风险，也能在后续做表面镀铬、金属拉丝工艺处理时，避免边角位置出现镀层堆积、色差明显的问题。内部的三道斜向筋条与外框采用一体化连接结构，筋条之间的镂空间隙控制在5mm以上，既保证了标识整体的视觉通透感，也能避免在车辆行驶过程中，镂空位置积存泥沙、飞虫等杂物，降低后期用户清洁维护的难度。在安装边界的尺寸控制上，这类标识的整体外圆直径根据不同安装位置做差异化适配，前进气格栅位置的标识直径通常控制在120mm-150mm区间，厚度控制在8mm-12mm，背面预留3个均匀分布的定位柱与卡扣安装位，定位柱直径设置为3mm，插入安装基底的定位孔后，配合卡扣结构能够实现无螺丝的快速装配，装配后标识与安装面的间隙控制在0.5mm以内，避免高速行驶时气流穿过间隙产生风噪。尾门位置的标识尺寸相对更小，直径通常在80mm-100mm区间，背面采用双面胶粘贴加定位销的组合固定方式，定位销高度控制在2mm，既能够保证粘贴时的定位精度，也不会因为定位销过长顶坏尾门的钣金漆面。方向盘中央的标识尺寸最小，直径控制在40mm-50mm，背面做平整化处理，采用背胶直接粘贴在安全气囊盖板的预留凹槽内，厚度控制在3mm以内，避免安全气囊起爆时标识结构飞溅产生安全隐患。从功能特性来看，标识表面做了高光亮面的金属质感处理，外框的侧面做了细微的斜度处理，能够在不同光线角度下呈现出渐变的金属反光效果，提升品牌标识的视觉辨识度；内部筋条的表面做了平行的微凸棱线设计，棱线的R角控制在0.2mm，既能够强化标识的立体层次感，也不会因为棱线过于尖锐在日常接触时产生划手的问题。在结构强度设计上，外框的壁厚设置为2.5mm，内部筋条的壁厚设置为2mm，整体采用等壁厚设计，避免注塑成型时出现缩痕、翘曲等成型缺陷，同时能够保证在-40℃到80℃的使用环境温度区间内，标识结构不会出现开裂、变形的问题，满足整车全生命周期的使用要求。针对不同的生产工艺，这套结构既可以适配ABS材质注塑加表面镀铬的工艺路线，也可以适配锌合金压铸加抛光拉丝的工艺路线，不同工艺下的结构尺寸公差控制在±0.1mm以内，保证不同批次生产的标识都能够完美适配对应的安装位置，不会出现装配错位的问题。
