KeihinPWK28赛车化油器壳体结构设计

这款化油器壳体是适配Keihin PWK28规格赛车供油系统的核心承载构件，主要应用于中小排量越野赛车、场地竞技摩托的燃油供给单元，直接决定化油器整体的安装适配性与油路密封可靠性。从实际装车场景来看，这类壳体需要匹配赛车发动机舱的紧凑布局，在高频振动、持续温度波动的工况下保持结构稳定，既要为浮子室、量孔、油针等内部组件提供密闭的安装腔室，也要通过周边的安装凸耳实现与化油器上体、发动机进气道的精准对接。

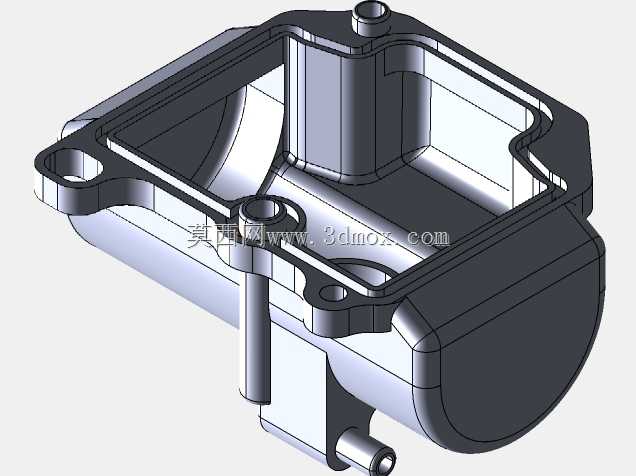

设计过程中优先考虑了安装边界的适配性，壳体边缘的法兰安装面做了等厚加强处理，四个带衬套过孔的凸耳位置完全对应PWK28系列化油器的标准安装孔位，孔位公差控制在装配允许的范围内，避免装车时出现对位偏差。壳体内部的腔室造型完全匹配浮子组件的运动行程，中间凸起的立柱结构用于定位油针导向组件，腔体内壁的圆弧过渡设计减少了燃油流动的紊流干扰，同时避免壳体成型时出现壁厚不均的问题。侧面伸出的油管接口做了阶梯式结构，方便燃油管路的插接与密封，接口根部的加强筋设计能够抵消管路插拔时的应力，避免长期使用后出现根部开裂的问题。

从功能特性来看，壳体的敞口边缘设计了连续的密封槽，用于安装密封胶圈，装配后能够实现浮子室的密闭，防止燃油渗漏同时避免外部杂质进入供油系统。壳体下部的圆弧造型匹配浮子的升降轨迹，保证浮子在油位变化时能够顺畅动作，不会出现卡滞。外部的多个凸台结构分别用于安装怠速调节螺钉、放油螺钉等附件，每个凸台的厚度都经过受力校核，能够承受螺钉拧紧时的压紧力，不会出现螺纹滑牙或者凸台断裂的问题。

实际选型适配时，需要确认该壳体的安装孔距、接口尺寸与原车化油器的匹配度，壳体的壁厚设计兼顾了轻量化与结构强度，在满足竞技场景下抗振动要求的同时，尽可能降低了构件自重，符合赛车部件的轻量化设计需求。
