F1赛车空气动力学前翼结构设计

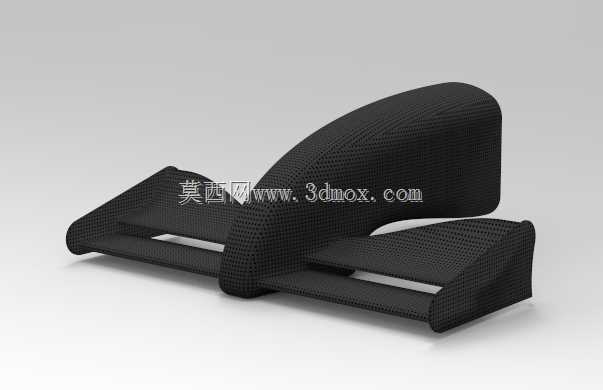

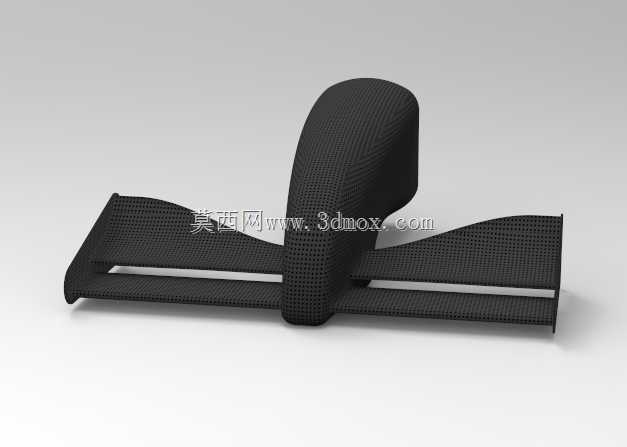

该前翼结构属于开轮式赛车前部核心空气动力学部件，安装于赛车最前端车架下部，直接决定赛车前部下压力生成效率与整车气流走向。从实际赛事应用场景来看，前翼需要在高速行驶过程中，首先将迎面而来的高速气流进行分层梳理，一部分气流被引导通过翼片间隙向上抬升，流经赛车前部悬挂、车身侧面时避免形成乱流干扰尾翼与扩散器工作效率，另一部分气流被导向外侧，绕过前轮区域减少轮胎转动带来的气流拖拽阻力，同时翼片下方形成的低压区能够为前轴提供足够下压力，保证前轮在高速过弯、制动工况下拥有足够抓地力，避免转向不足的情况出现。设计过程中优先考虑多翼片的角度匹配，主翼板采用大曲率弧形轮廓，兼顾低速弯下压力输出与高速直道的阻力控制，上层副翼设置多层阶梯式结构，每一层翼片的攻角经过逐级调整，避免气流在翼面发生过早分离，端板部分采用一体化曲面造型，一方面封堵翼片两侧的气流溢出，减少翼尖涡流带来的能量损耗，另一方面将外侧气流梳理为有序的侧向流，降低前轮转动带来的气流扰动。安装边界上，前翼中部预留与前鼻锥对接的安装接口，两侧端板位置匹配前悬挂摇臂、转向拉杆的布置空间，避免部件运动过程中发生干涉，整体结构采用碳纤维铺层成型的等厚设计思路，在保证翼片结构刚度、满足高速气流冲击下形变量控制要求的同时，尽可能降低部件自身重量，减少前轴簧下质量，提升悬挂响应速度。翼片表面的纹理结构对应实际成型过程中的铺层纹理，能够在建模阶段直观还原部件的真实工艺特征，方便后续进行流场仿真分析时，更贴近实际工况下的气流摩擦阻力计算，同时为后续的结构强度校核、安装工装设计提供准确的数模参考。在实际赛车调校过程中，该前翼结构可以根据不同赛道的特性调整副翼攻角，比如在多低速弯的街道赛道，适当增大副翼攻角提升前部下压力，提升弯道转向响应速度，在高速赛道则适当减小攻角降低直道行驶阻力，提升极速表现，翼片之间的连接筋位置也经过气流优化，避免连接结构本身产生额外的乱流，影响整体空气动力学效率。
