镂空框架式国王拉皮艇结构设计

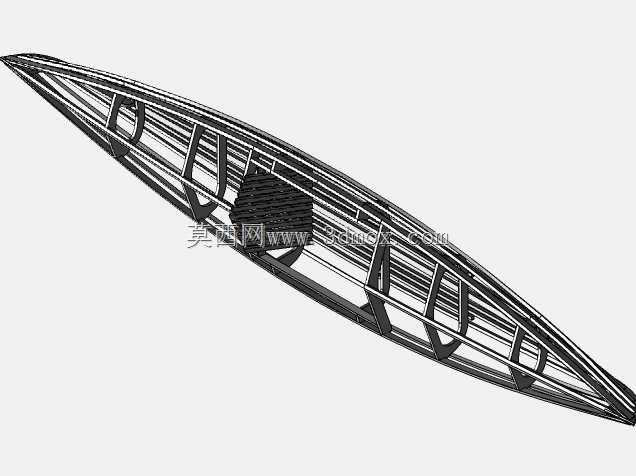

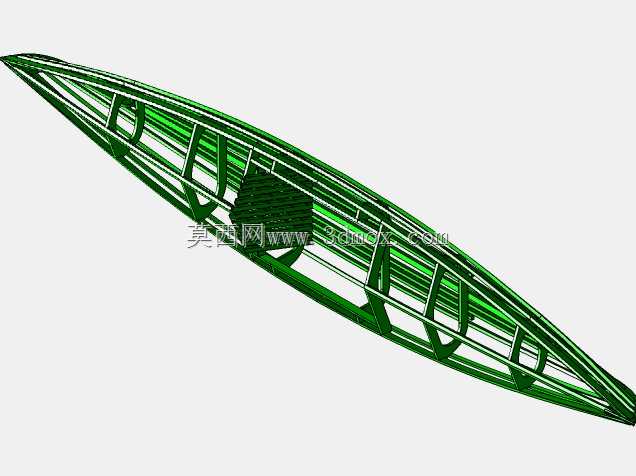

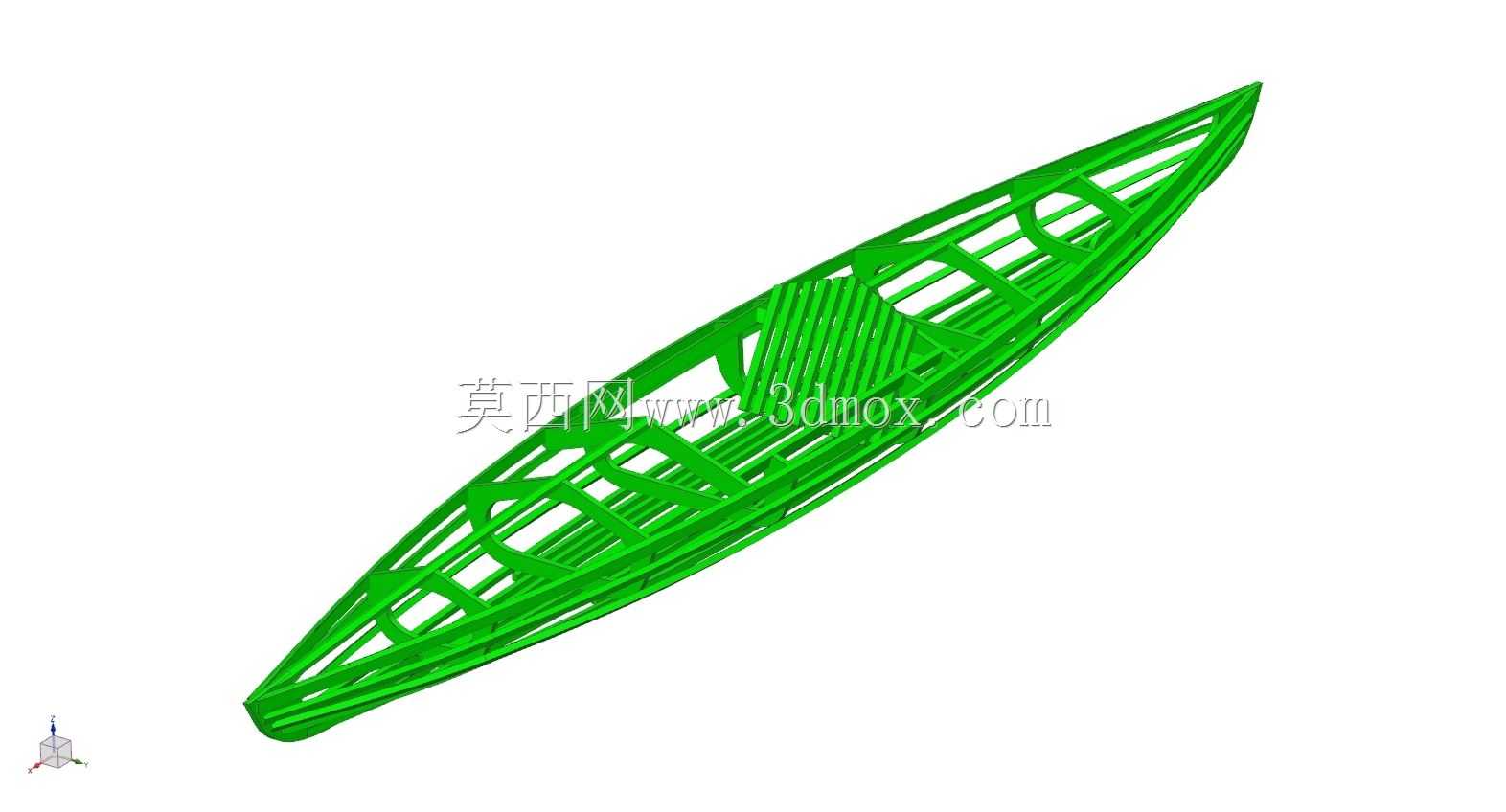

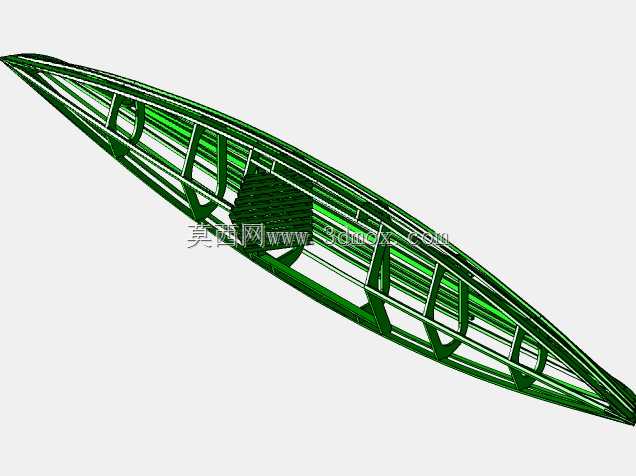

这款镂空框架式皮艇的结构设计，核心围绕静水休闲划行场景的实际使用需求展开，区别于传统滚塑一体成型的封闭式皮艇，其采用全镂空的桁架式框架结构，从结构力学层面优化了艇身的受力传递路径。在实际水域使用中，皮艇的纵向抗弯性能是核心指标，划行过程中乘员的体重、划桨带来的周期性侧向力、水面波浪的起伏冲击力，都会沿艇身纵向传递，该设计通过沿艇长方向布置的主承力梁，配合横向间隔排布的环形支撑肋，以及斜向布置的加强筋结构，将局部载荷快速分散到整个艇身框架，避免局部应力集中导致的结构变形，同时大幅降低了艇身整体重量，单人即可完成搬运、装卸，无需额外辅助设备。从设计思路来看，该结构优先保障乘员乘坐区域的结构刚度，乘坐位对应的框架段加密了横向肋的排布密度，同时预留了标准坐垫的安装边界，可直接适配通用皮艇坐垫、靠背配件，无需额外打孔改装；艇身首尾段的框架结构做了收窄优化，既降低了划行时的水阻，也预留了牵引绳、便携储物绑带的安装点位，可满足短途休闲划行时携带少量随身物品的固定需求。外形尺寸方面，该艇整体为狭长流线型轮廓，长宽比适配单人静水划行的操控需求，艇身最大宽度满足乘坐时的稳定性要求，不会因宽度过窄导致侧翻风险，同时框架的镂空设计让艇身在水面遇到小浪时，浪涌可直接从框架间隙穿过，减少浪击对艇身姿态的干扰，提升划行时的平稳性。不同于实心艇身的设计，该框架结构在生产制造环节可适配多种加工工艺，小批量制作时可采用型材切割后拼接组装的方式，降低开模成本，批量生产时也可采用一体注塑或3D打印的方式成型，结构本身的工艺兼容性较强。在实际使用场景中，该艇可适配公园休闲水域、平缓内河、近岸平静湖面等场景，不适合激流、浪高超过0.3米的开阔水域，其镂空结构虽然牺牲了部分储物空间与抗浪性能，但换来了更轻的重量、更低的制造成本，以及更直观的结构维护性，日常使用后无需专门清理艇内积水，框架间隙可直接沥干水分，减少长期存水导致的材料老化问题，结构的所有连接点位都外露可见，日常检查时可快速发现结构裂纹、连接松动等隐患，维护难度远低于封闭式皮艇。从安装边界来看，该框架结构预留了脚蹬、桨架等通用皮艇配件的安装位，安装孔位的间距符合民用休闲皮艇的通用配件标准，用户可根据自身使用需求加装相关配件，无需对主体框架进行破坏性改装，框架的边缘都做了圆弧过渡处理，避免划行过程中剐蹭衣物、划伤皮肤，细节处理贴合民用休闲水上载具的使用安全要求。
