升降设备用速度调节保护机构

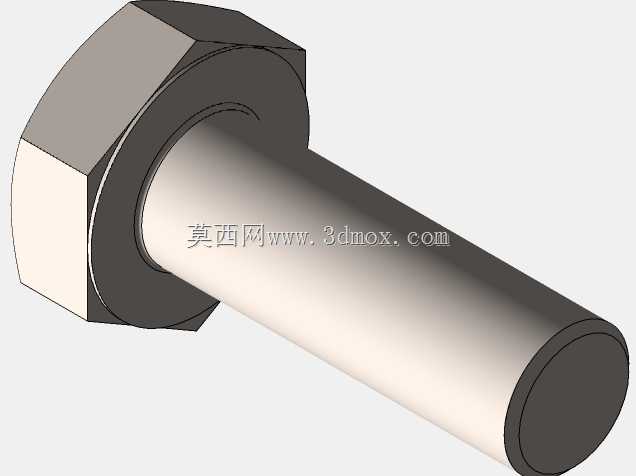

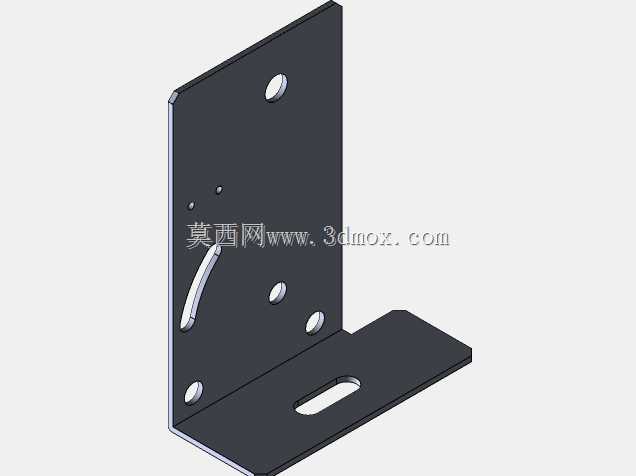

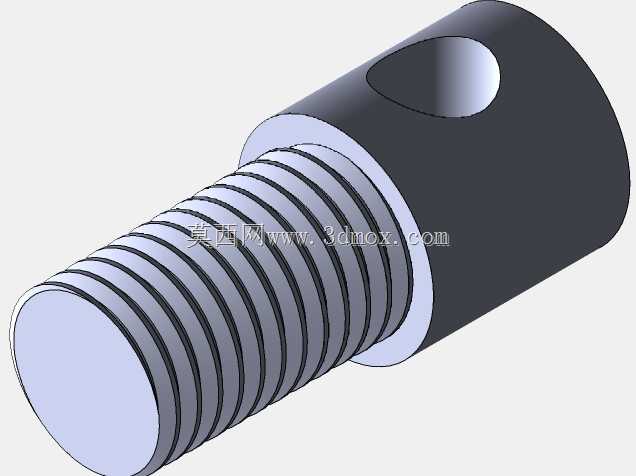

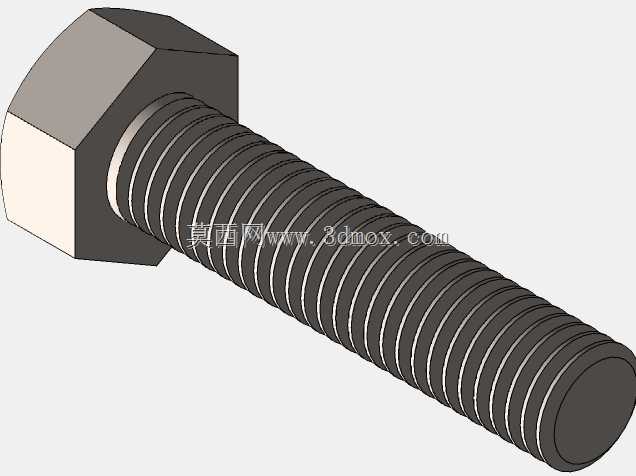

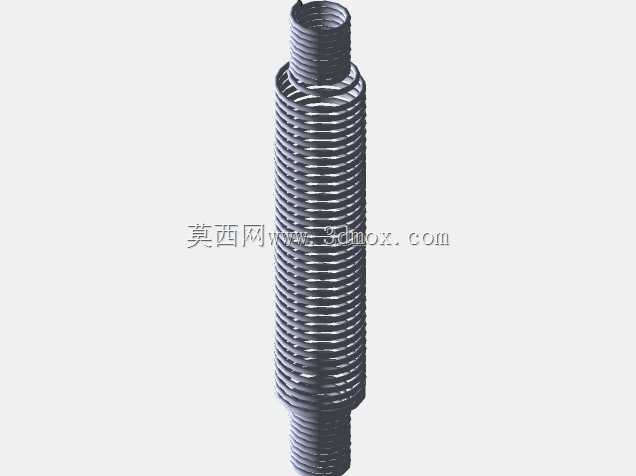

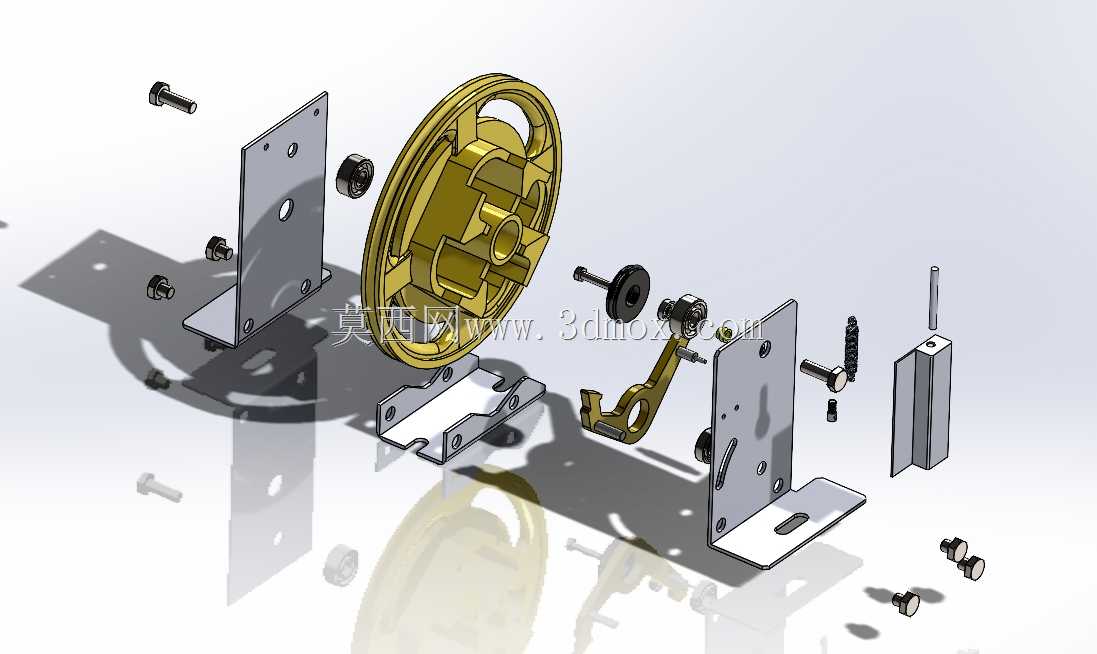

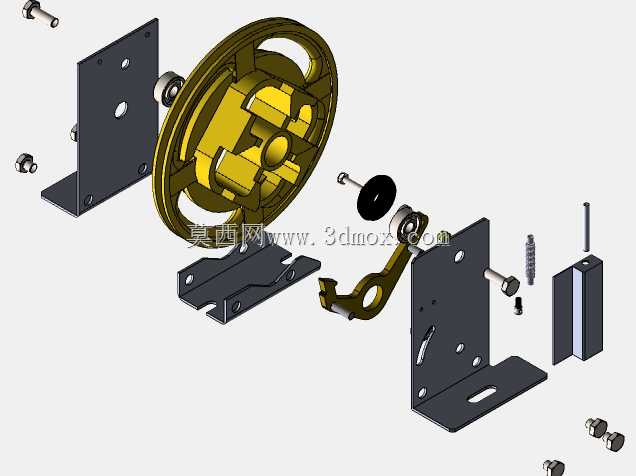

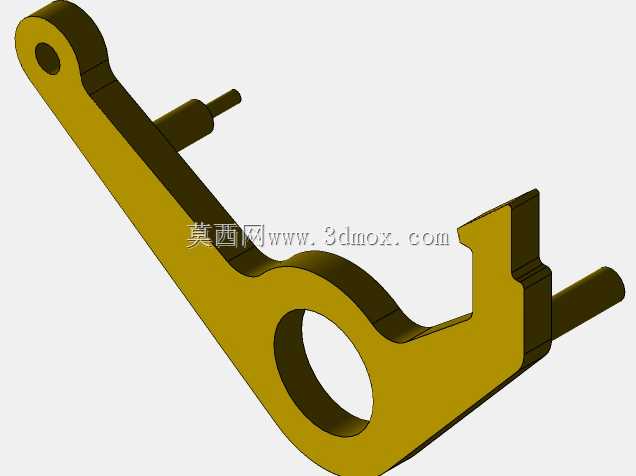

这套机构主要配套在额定运行速度2m/s的垂直升降类设备上，作为核心安全辅助部件承担速度异常时的触发保护功能，日常工况下随升降运行同步动作，不会对正常升降动作产生额外阻力。从结构组成来看，整套机构包含绳轮传动组件、触发摆臂、安装支架、复位弹簧、连接紧固件几个核心部分，绳轮采用镂空辐条式铸造成型结构，既保证轮体的结构强度，又能降低整体转动惯量，让速度检测的响应延迟控制在极小范围内。安装支架采用冷轧钢板折弯成型，预留的多组安装孔位适配不同规格的升降设备导轨侧装需求，安装时需要保证绳轮的中心轴线与升降牵引绳的走向垂直，轮槽与牵引绳的贴合间隙控制在1mm以内，避免运行过程中出现跳绳、偏磨的问题。触发摆臂采用铰接式安装结构，摆臂的触发端配重经过精准配重计算，当升降运行速度超过额定阈值时，绳轮转动带来的离心力会带动摆臂绕铰接轴转动，触发行程开关切断设备动力回路，同时联动制动机构完成锁止动作，避免失速坠落的风险。设计过程中特意将所有运动副的铰接位置预留了润滑脂注油通道，日常维护时不需要拆解整体结构就能完成润滑保养，降低后期运维的工作量。整套机构的安装边界尺寸控制得较为紧凑，横向安装宽度不超过180mm，纵向高度不超过220mm，不需要对现有升降设备的主体结构做大幅改动就能完成加装，适配性较强。所有外露的金属结构件都做了镀锌防锈处理，能够适应井道内相对潮湿的工作环境，紧固件全部采用标准内六角圆柱头螺丝，拆装时可以使用通用工具完成操作，不需要配备特殊工装。弹簧部件采用65Mn材质淬火处理，长期压缩状态下的弹力衰减率控制在5%以内，保证长期使用后的触发精度不会出现明显偏移。机构的动作触发阈值可以通过调整摆臂上的配重块位置进行微调，适配不同额定速度的升降设备使用需求，不需要更换核心零部件就能完成参数适配。
