两级齿轮传动绞车结构三维设计

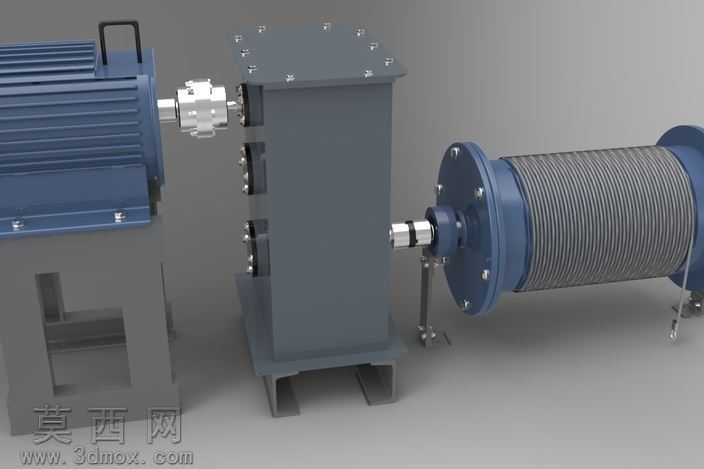

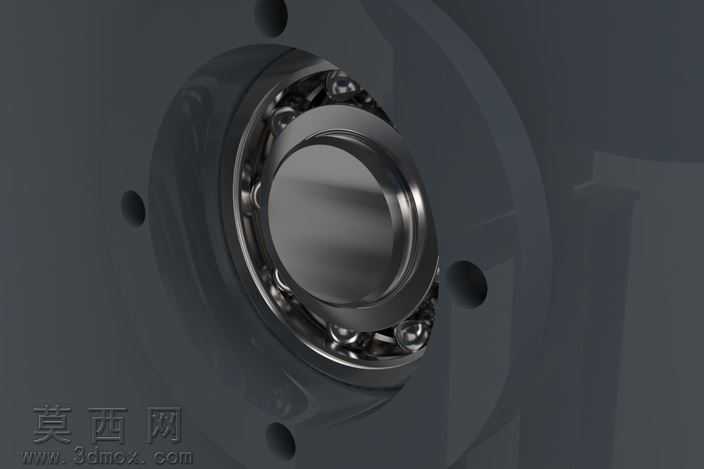

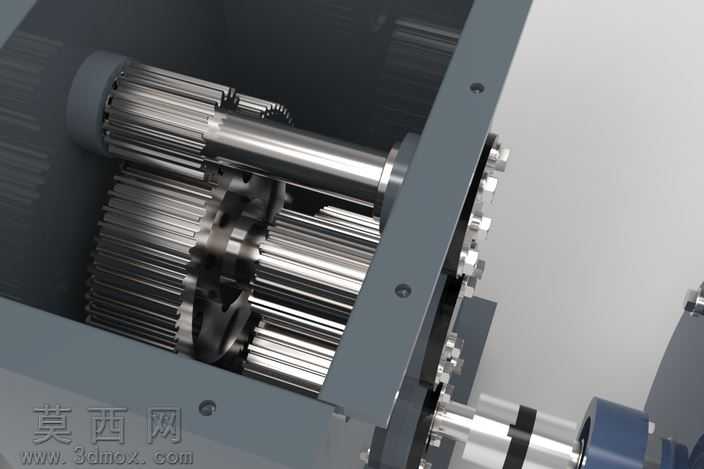

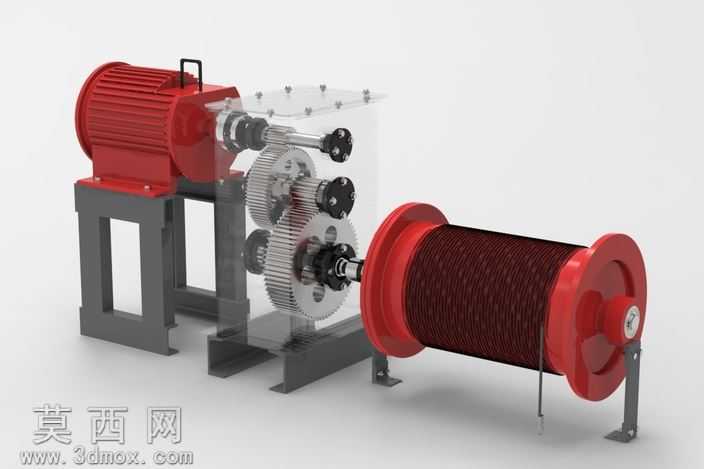

本作品为两级齿轮传动绞车的完整三维设计模型，整体采用参数化建模方式完成，各部件间装配关系严谨，可完整还原设备的真实运行逻辑。建模过程中首先对驱动电机、两级齿轮减速箱体、卷筒组件三大核心模块进行独立建模，再按照实际装配约束完成总装，确保各传动部件的同轴度、啮合间隙符合机械设计规范。材质渲染层面，针对不同部件的实际材质属性做了区分设置：驱动电机外壳采用铸铁哑光材质，还原电机散热筋的粗糙金属质感；减速箱体采用焊接钢结构材质，清晰呈现箱体焊接拼接的结构特征，表面做了轻度做旧的工业漆面处理；卷筒部件采用高强度钢材材质，绳槽部分做了精细的纹理刻画，还原钢丝绳缠绕的接触面结构；传动轴、联轴器等传动件采用调质钢亮面材质，突出机加工表面的光洁质感；设备底座采用型钢焊接结构，清晰呈现槽钢的截面特征与安装孔位细节。结构设计上，该绞车采用两级圆柱齿轮减速结构，总传动比设定为16，可将驱动电机的高转速低扭矩输出转换为卷筒的低转速大扭矩输出，满足重物牵引提升的载荷需求。减速箱体为分体式焊接结构，上下箱盖通过螺栓紧固，便于内部齿轮组件的装配与后期维护，箱体侧面设置有轴承安装位与端盖结构，可对传动轴形成稳定支撑。卷筒与输出轴之间采用刚性联轴器连接，卷筒端部设置有制动结构安装位，可配套安装制动器实现载荷悬停的安全功能。设计过程中充分考虑了设备的实际使用场景，底座预留了地脚螺栓安装孔，可直接将设备固定在安装基础上，电机与减速箱之间采用弹性联轴器连接，可补偿少量安装同轴度误差，降低运行过程中的振动传递。模型整体结构完整，各部件无干涉，可用于机械原理教学演示、结构方案验证、非标绞车设计参考等场景，清晰展现了两级齿轮减速传动在卷扬类设备中的应用方式，还原了焊接箱体、齿轮传动、卷筒缠绕等核心结构的设计细节。
