45度弯角液压管路连接接头结构设计

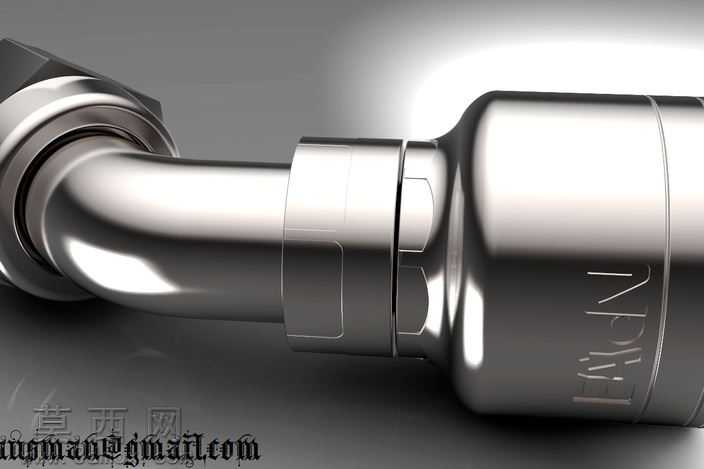

本作品为45度弯角结构的液压管路连接接头，建模过程中首先对接头的实际应用场景进行需求拆解，明确该类接头需要兼顾管路转向过渡、高压密封连接、软管压接固定三大核心功能，整体建模采用自底向上的参数化设计逻辑，先确定接头两端的核心连接尺寸：一端为适配硬管连接的外螺纹锁紧端，建模时精准还原螺纹牙型轮廓、六角锁紧台的对边尺寸与倒角结构，保证锁紧操作的受力合理性；另一端为液压软管压接端，还原了压接套筒的防滑卡槽、内部密封锥面的过渡弧度，避免压接后出现软管脱落、高压渗油的问题。中间45度弯角部分采用等通径圆弧过渡设计，建模时严格控制弯角处的内壁曲率，避免液压油流经时产生过大的流阻与压力损失，同时对弯角外壁做等壁厚处理，保证接头整体承压能力均匀，不会在弯角处出现应力集中导致的破裂问题。材质与渲染阶段，接头主体采用不锈钢金属材质，通过调整材质的反射粗糙度、高光强度参数，还原金属机加工后的细腻金属光泽，压接套筒部分做了细微的表面纹理处理，区分不同部件的加工工艺差异，场景布光采用多光源组合，突出接头的曲面轮廓与金属质感，清晰展现各部分的结构细节。设计过程中充分考虑液压系统的实际工况，对各连接部位的密封结构做了优化，六角锁紧台的边角做了倒钝处理，避免安装过程中划伤操作人员，压接套筒的卡槽深度经过反复参数调整，既保证压接后软管的抓附力，又不会因为压接过深损伤软管的增强层。整体模型结构完整，各部件的装配关系清晰，尺寸参数符合液压管路接头的通用设计规范，能够直观展现45度液压管接头的内部结构与外部形态，可用于液压系统管路布局设计参考、配件选型展示以及相关结构的教学演示使用。
