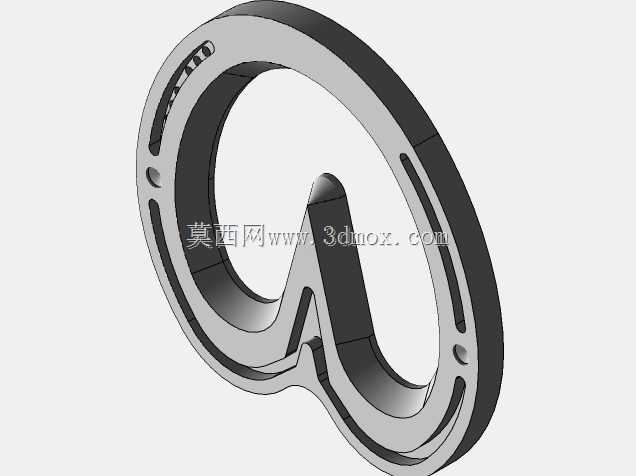

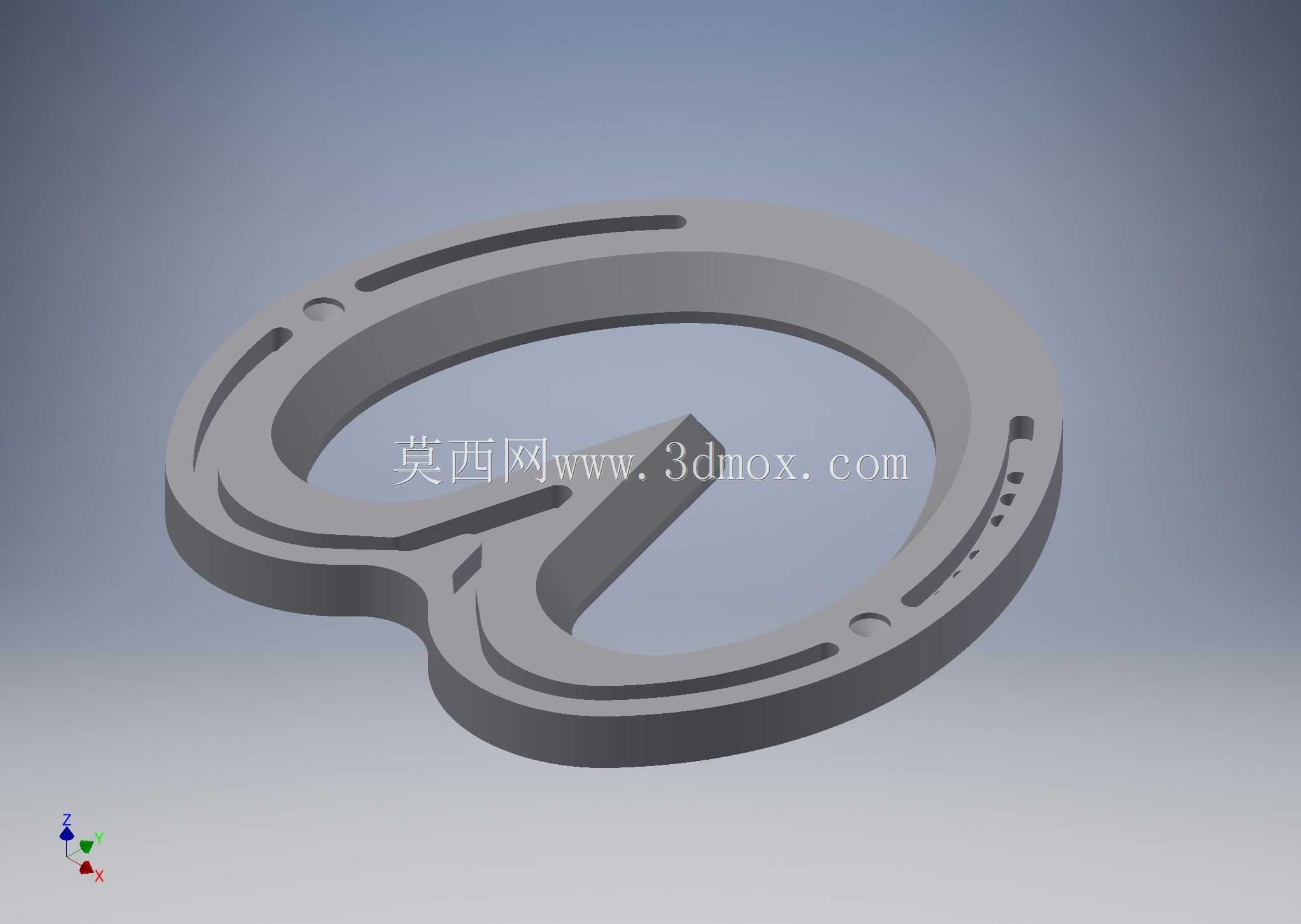

异形马蹄铁结构三维造型设计

这款异形马蹄铁构件的设计，最初是针对特殊工况下的蹄部防护与连接需求展开的，区别于常规圆弧状马蹄铁的对称结构，该构件采用非对称的轮廓造型，在常规圆弧主体的基础上延伸出定向定位凸台，能够适配特殊修整后的蹄面贴合需求，避免常规对称件在偏载受力下出现的移位、松脱问题。从实际应用场景来看，这类构件除了传统的畜牧蹄部防护用途外，经过尺寸适配调整后，也可作为环形限位连接件应用在轻工输送设备的导向工位、小型游乐设施的定位卡扣环节，依托自身环形主体的环抱特性与凸台的定向卡位作用，实现部件间的周向限位与轴向防脱。设计过程中首先对贴合面的弧度做了分段曲率处理，主体圆弧段的曲率与常规安装基面的弧度保持一致，延伸凸台部分的曲率做了渐进收窄处理，保证贴合安装时整个接触面的压应力分布均匀，不会出现局部应力集中导致的构件变形或基面压损。构件上预留的多个沉头安装孔位，采用不等距排布方式，对应安装基面的受力点位置设置，避免孔位集中在同一应力截面导致构件整体强度下降，孔位的沉头深度按照标准紧固件的头部尺寸设计，安装后紧固件头部完全沉入构件平面内，不会出现突出部分剐蹭周边部件的问题。构件本体的厚度根据受力载荷做了差异化设计，主体受力环段的厚度大于凸台定位段的厚度，在保证整体结构强度满足使用要求的前提下，尽可能降低构件的整体重量，减少安装后的附加载荷。安装边界方面，构件的最大外轮廓尺寸适配常规安装空间的预留间隙，外侧边缘做了R2的圆角倒钝处理，既避免安装过程中锐边划伤操作人员，也能减少使用过程中边缘应力集中导致的开裂风险。内侧轮廓与安装基面的贴合间隙控制在0.1mm以内，保证安装后不会出现晃动移位，凸台部分的卡位尺寸与配套卡槽的间隙控制在0.2mm，既方便安装时的对位操作，也能保证卡位后的定位精度，不会出现周向窜动。构件表面的凹槽结构并非装饰性设计，而是用于储存润滑介质或者积存少量磨损碎屑，减少构件与贴合面之间的磨粒磨损，延长构件的实际使用寿命，凹槽的深度与宽度经过反复校核，既不会因为开槽过深影响构件的整体结构强度，也不会因为开槽过浅无法起到存屑储脂的作用。
