带挡边压花衬套管件结构设计

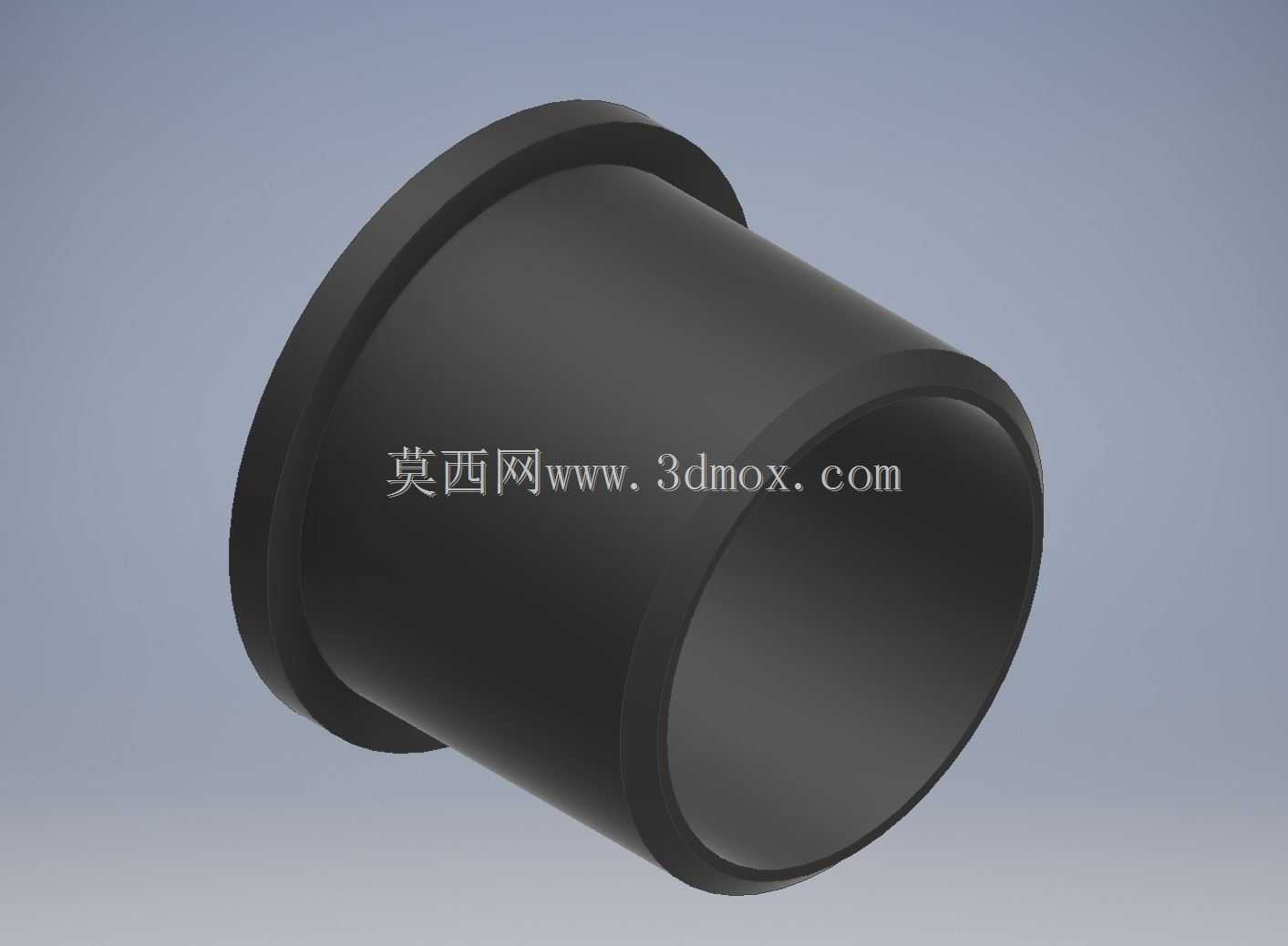

　　该压花管件在结构上属于带端部挡边的薄壁套筒类零件，整体呈圆筒形态，一端设置径向凸出的环形法兰边，另一端保持平直开口，内外壁均为连续回转面，适合在轻载定位、管路过渡、轴端防护以及简易衬套场景中使用。零件公称外径围绕25mm进行设计，壁厚约1.8mm，这一尺寸组合决定了它更偏向紧凑空间内的配合件，而不是承受大弯矩的重型承载构件。从三维结构看，筒身长度明显大于直径，端部挡边高度较小但宽度足以形成轴向限位面；当套筒从一侧穿入安装孔后，挡边能够贴靠在安装板表面，阻止零件继续穿过孔位，从而减少装配过程中对额外卡环、挡圈或焊接定位的依赖。

　　在实际设备中，这类零件常出现在夹具、治具、小型输送机构、包装设备导向部以及机床附件的连接位置。它可以作为销轴外衬，使相对转动或频繁插拔的部位形成稳定的接触面；也可以套在杆件外侧，用于隔离金属件之间的直接摩擦。若用于管路系统，筒身可承担短距离导向和保护作用，端部挡边则提供安装基准，使管件在面板或支架上的位置更容易控制。对于需要快速拆装的工位，带挡边结构还能让操作者从单侧完成放入和定位，装配方向明确，不容易出现反装或漏装。

　　设计思路上，薄壁圆筒优先保证的是同轴度和端面平直度。筒体内孔作为主要配合面时，应与外圆保持较高的同轴关系，否则销轴穿入后会出现卡滞、偏磨或局部接触应力过大的问题。端部挡边与筒身交接处需要关注圆角或过渡结构，直角锐边在载荷作用下容易形成应力集中，尤其在零件采用塑料、尼龙或较软金属材料时，过渡圆角能够明显改善根部受力状态。挡边端面则应与筒体轴线保持垂直，这样在压紧或贴靠安装面时，受力才能均匀分布，而不是只压在局部圆弧上。

　　压花特征的引入，主要服务于防滑、定位或外观识别需求。若压花布置在筒身外圆，压入对应孔位后可增加周向摩擦阻力，降低套筒在振动环境中发生转动的概率；若压花靠近端部外露区域，则便于人工抓取和旋动，也能在装配后形成明显的表面纹理。需要注意的是，压花会改变局部有效直径，设计配合尺寸时不能只按光滑圆柱面计算，应考虑花纹凸起带来的装配干涉。对于压入式安装，外圆压花区域的最大实体尺寸、导入段锥度以及孔口倒角都需要协调，否则压装力会急剧升高，甚至造成筒壁失稳变形。

　　从安装边界看，25mm级外径意味着安装孔通常只需在面板或支架上预留接近该尺寸的通孔，挡边外径则应大于安装孔，形成可靠的搭接面。1.8mm壁厚在车削或注塑成型时都属于较薄结构，轴向压紧力不宜过大，尤其当挡边被螺钉压板或相邻零件夹紧时，过大的夹紧力可能使筒口椭圆化，进而影响内孔通过性。若零件作为衬套使用，内孔与销轴之间应根据运动形式选择间隙配合；若仅作固定隔离套，则可适当放宽间隙，但仍需保证销轴不会在孔内产生明显晃动。

　　建模时，回转主体可通过草图一次成型，先确定内孔、外圆、筒长、挡边厚度和挡边外径，再处理端部倒角与根部圆角。压花区域不宜用简单纹理贴图代替真实结构，尤其在需要3D打印、注塑分析或数控加工验证时，应根据花纹类型建立周向阵列或滚花特征。考虑到薄壁件容易在渲染中显得单薄，模型中应保留合理的边缘厚度和内壁深度，使开口端能够清楚表达壁厚关系。装配检查时，重点观察挡边与安装面的接触范围、筒身与孔壁的干涉情况，以及销轴贯穿后两端是否存在足够的避让空间。

　　该结构的优势在于形状简单、加工路径清晰、装配件少，适合标准化复用；局限则是承载能力受壁厚和材料限制，不适合高速重载或高精度旋转支承。若用于持续转动场合，应进一步校核内孔磨损率、温升和润滑条件；若用于静态定位，则可更多关注压装力、挡边强度和表面防滑效果。通过这些结构细节的平衡，压花管能够在小型机械系统中以较低成本完成导向、隔离、衬垫和轴向限位等多种功能。
