带安装基座的管路导向限位构件

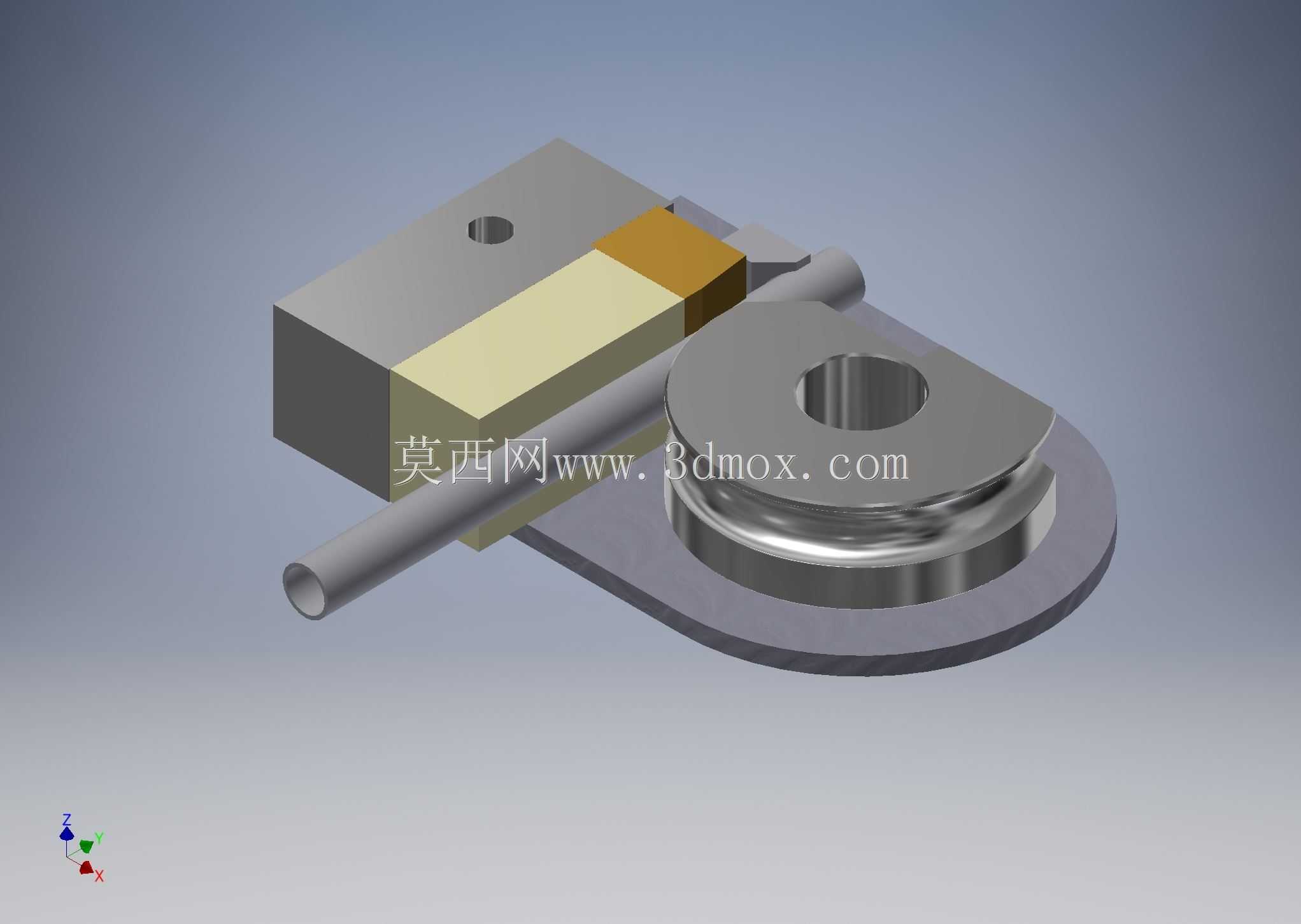

这类带安装基座的管路导向限位构件，多应用在流体输送管路排布、小型气动液压回路的管路固定场景中，也常见于实验台架、小型专用设备的管线布设环节，核心作用是对穿过构件的金属硬管实现径向限位与轴向导向，避免管路在设备运行振动、流体压力波动过程中出现窜动、弯折，或是与周边运动构件发生干涉磨损。从结构设计来看，构件分为两个核心功能段，一侧是带定位孔的方块安装基座，基座上预留的沉头孔可直接通过内六角螺栓固定在设备安装面板或是机架型材面上，安装面做了铣平处理，能保证装配后基座与安装面完全贴合，不会出现装配应力导致的管路偏移；基座上开有与管路外径匹配的导向通孔，孔壁做了倒角处理，既方便管路穿装，也能避免孔口锐边划伤管路外壁的防护层或是造成管路表面应力集中。另一侧是带腰型安装孔的圆盘支撑座，腰型孔的设计预留了一定的安装调整余量，可适配安装孔位存在小幅加工误差的场景，降低现场装配的修配工作量；圆盘座上的环形凸台与穿装的管路同轴，凸台内径与管路间隙配合，可在管路较长的工况下提供第二个支撑点，大幅提升管路的固定刚度，减少管路悬臂段的振动幅度。设计过程中需要重点匹配穿装管路的外径公差，导向孔与管路的配合间隙控制在0.1-0.2mm区间，间隙过大会导致限位失效，管路仍存在小幅窜动空间，间隙过小则会增加管路穿装的难度，甚至在温度变化导致管路热胀冷缩时出现卡滞问题。安装边界方面，方块基座的厚度需根据安装螺栓的沉头深度确定，保证螺栓锁紧后头部不会高出基座表面，避免与周边零件产生干涉；圆盘支撑座的外径要大于环形凸台外径至少两倍以上，保证支撑座自身的结构强度，在管路受侧向力时不会出现变形；两个支撑段的同轴度公差需要控制在0.05mm以内，避免管路穿装后出现别劲问题，长期使用下导致管路疲劳开裂。这类构件通常采用45号钢加工制作，表面做发黑处理提升防锈能力，若应用在有腐蚀介质的工况中，也可更换为304不锈钢材质，适配不同的使用环境需求。
