数控车床软爪夹持工装结构设计

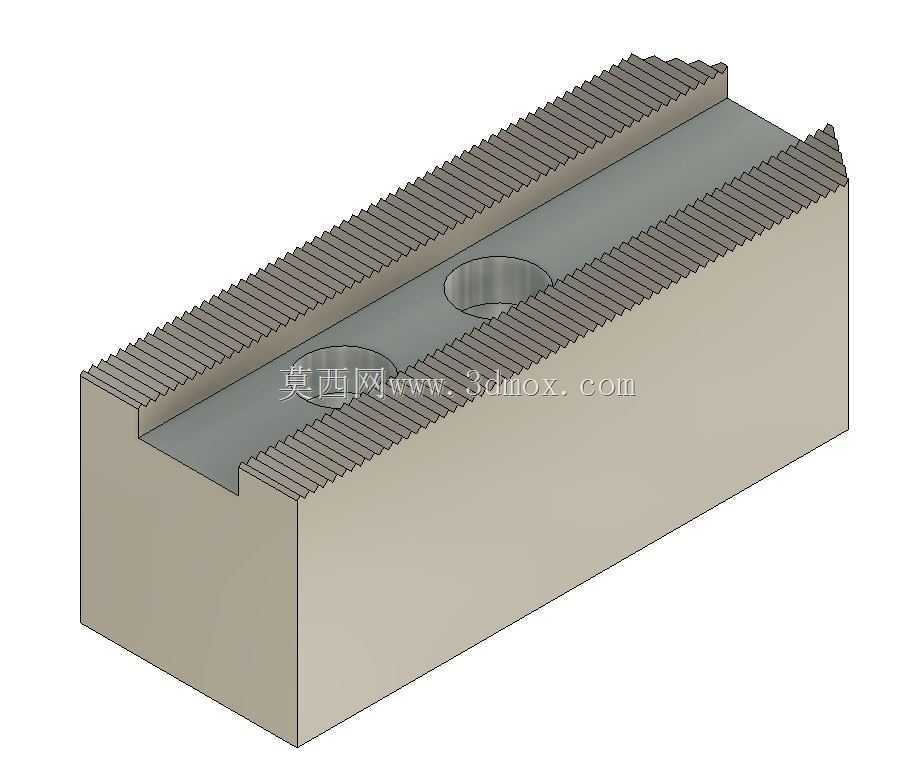

　　在数控车床的批量加工场景里，卡爪作为直接接触工件的夹持部件，其结构合理性直接决定装夹效率、加工同轴度以及工件表面防护效果，本次设计的软爪结构，正是针对常规硬爪装夹薄壁件、异形件易夹伤、定位偏差大的痛点做的定向优化。先从实际应用场景说起，日常加工中遇到的薄壁套筒、精加工轴类、已完成表面处理的半成品件，用标准硬爪装夹时，硬爪齿面硬度高，夹紧力稍大就会在工件表面留下压痕，甚至导致薄壁件变形，夹紧力不足又会在车削吃刀时出现工件打滑、飞料的风险，而软爪的基体采用低碳钢材质，可根据待加工工件的外圆或内孔尺寸自行镗修，能实现与工件夹持面的全周贴合，大幅降低单位面积的夹持压强，避免夹伤变形。从功能特性上看，该软爪为L型截面的长条块状结构，顶面加工有连续的细密齿形，这部分齿形是与卡盘基爪的啮合定位结构，齿距与对应型号液压卡盘、手动卡盘的基爪齿距完全匹配，安装时齿面咬合后能保证软爪与卡盘的同轴度基准，不会出现周向窜动。软爪的竖直安装面上开有两个沉头安装孔，孔位间距与卡盘基爪上的安装螺孔孔距对应，安装时通过内六角螺栓将软爪锁紧在基爪上，沉孔结构可保证螺栓头完全沉入软爪本体内部，不会在工件装夹时与工件、刀具发生干涉。

　　软爪的夹持工作面为平直矩形面，用户可根据实际加工的工件直径，在卡盘夹紧对应尺寸定位环的状态下镗削夹持面，镗出与工件直径完全匹配的圆弧接触面，这种自镗修配的方式能让软爪的夹持跳动控制在0.02mm以内，满足精加工的同轴度要求。再说到设计思路上，软爪的整体厚度、高度尺寸严格匹配主流6寸、8寸中空液压卡盘的安装边界，软爪的总长度覆盖基爪的最大行程范围，保证在卡盘全行程开合过程中，软爪与基爪的啮合齿始终有足够的咬合长度，不会出现脱齿风险。软爪的基体材质选用20号低碳钢，硬度在HB150-180之间，既具备足够的结构刚性，承受车削时的切削扭矩不发生形变，又有合适的韧性，镗修时不会出现崩刀、让刀的情况，修配后的夹持面能紧密贴合工件表面。

　　安装边界方面，软爪底部与卡盘端面的贴合面做了平面度处理，平面度公差控制在0.01mm以内，安装后不会出现倾斜，保证夹持面与主轴回转轴线的平行度；两个安装沉孔的同轴度、孔与底面的垂直度都做了公差约束，避免螺栓锁紧时软爪出现偏移，影响装夹精度。在实际使用中，这类软爪通常是三件成套使用，对应三爪卡盘的三个基爪，安装时需要逐个清理基爪齿面和软爪结合面的铁屑、油污，避免杂质垫入导致软爪安装倾斜，修镗软爪时的夹紧力要与实际加工时的夹紧力保持一致，消除夹紧力带来的形变影响，镗削完成后要在软爪端面做好对应工件尺寸的标记，方便后续批量加工时快速换装。

　　针对不同的加工工况，软爪的齿形啮合面做了发黑防锈处理，避免长期使用后齿面锈蚀导致拆装困难，安装孔的孔口做了倒角处理，方便螺栓顺利穿入，减少安装时的对位时间。另外软爪的非工作面做了去毛刺处理，避免操作人员换装时被锐边划伤，所有棱边都倒了0.5mm的圆角，既提升了操作安全性，也能减少应力集中，避免软爪在大夹紧力下出现开裂的情况。在加工细长轴类零件时，软爪的夹持长度可以根据工件的悬伸长度调整，足够的夹持接触面积能提升工件装夹的刚性，减少车削时的振纹，提升加工表面质量；在加工盘类零件时，软爪的端面可以靠紧工件的台阶面，实现轴向定位，一次装夹就能完成端面、外圆、内孔的全部加工，减少二次装夹的定位误差。
