往复式传动用板球保释蜗杆结构件

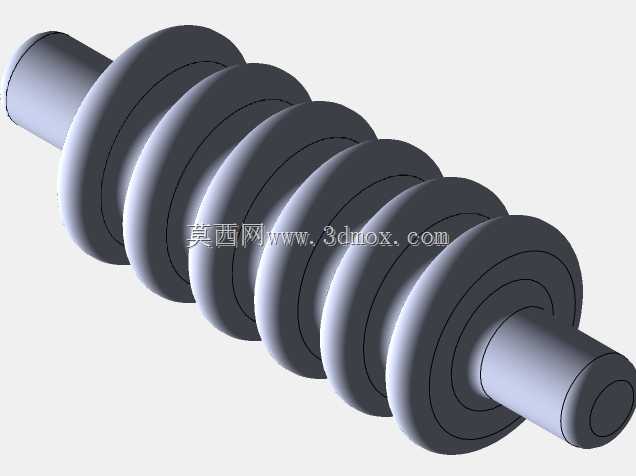

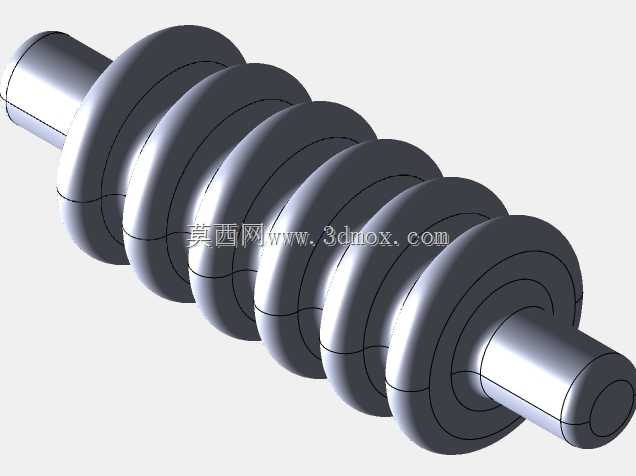

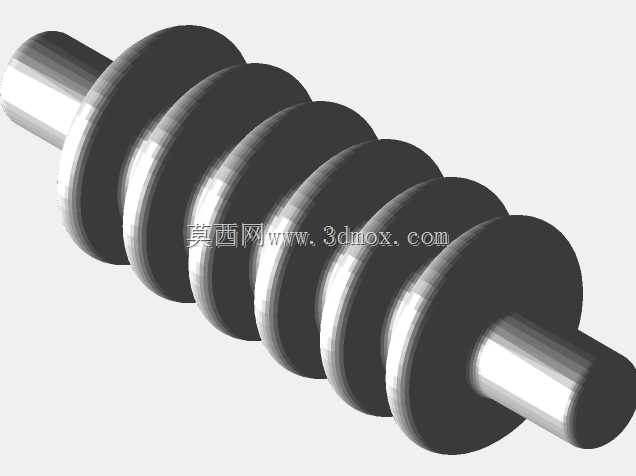

这类螺旋式轴类零件常应用在需要将旋转运动转化为直线往复运动、或是实现交错轴间动力传递的机械结构中，常见于轻工进给机构、小型输送设备的换向单元、专用机床的微调进给模块中，承担动力传递与运动轨迹转换的核心作用。从结构设计来看，零件整体为同轴对称布局，两端为等直径的圆柱轴颈，作为安装定位的基准面，装配时与支撑座内的滑动轴承或是滚动轴承内圈配合，轴颈的长度与直径需要匹配安装位的跨距，保证运转时的同轴度，避免出现偏磨导致的传动卡顿。中间段为连续的等距螺旋凸缘结构，凸缘的轮廓采用圆弧过渡设计，区别于普通梯形齿蜗杆的尖锐齿形，这种圆弧型的螺旋工作面在与配套的啮合件接触时，接触应力分布更均匀，能承受更大的轴向载荷，同时在往复运动换向时，不会出现齿面卡滞的问题，传动过程更平顺。设计过程中需要重点控制螺旋凸缘的导程参数，导程的精度直接决定了往复运动的位移精度，每旋转一周对应的直线进给量完全由导程决定，针对不同的进给速度需求，可以调整导程大小来匹配传动比要求。同时螺旋凸缘的外径与根径的差值需要结合载荷大小核算，保证螺旋齿的抗弯强度，避免在重载传动时出现齿部断裂的情况。两端轴颈与中间螺旋段的同轴度是加工与建模时的核心形位公差要求，若同轴度超差，装配后会出现整轴跳动，不仅会增大运转噪音，还会加速啮合面的磨损，缩短零件使用寿命。零件的轴向总长度需要匹配安装腔体的内部空间，两端轴颈伸出支撑座的长度要预留出与联轴器、传动轮连接的安装空间，避免装配时出现干涉。螺旋段的外径尺寸需要与配套的啮合套、或是滚珠保持架的内孔尺寸匹配，保证啮合间隙处于合理范围，间隙过大会导致传动回程误差增大，间隙过小则会出现运转卡滞、润滑脂无法进入啮合面的问题。这类零件在实际使用中，啮合面需要定期加注润滑脂，降低工作面的摩擦系数，因此建模时螺旋面的表面粗糙度要求也需要在结构细节中体现，圆弧过渡的结构也更方便润滑脂在齿面留存，形成持续的油膜。在小型自动化设备的直线进给单元中，这类结构相比普通丝杠，具备更好的抗冲击性能，在频繁换向的工况下使用寿命更长，同时加工难度低于精密滚珠丝杠，成本更具优势，适合中低速、中等载荷的往复传动场景。建模时需要注意螺旋线的生成逻辑，保证每一圈螺旋凸缘的轮廓完全一致，两端与轴颈衔接的位置做平滑过渡，避免出现应力集中的尖角，提升零件的抗疲劳性能。
