离心泵闭式叶轮结构设计方案

　　在流体输送系统的核心部件设计中，叶轮作为离心泵唯一的做功元件，其结构合理性直接决定整泵的水力效率、运行稳定性与汽蚀性能。本次呈现的叶轮采用后弯式闭式叶片结构，适配单级单吸离心泵的常规水力布局，可覆盖清水、低粘度理化特性接近清水的工业介质输送场景，常见于市政供水、暖通循环、工业冷却水系统、农田排灌等常规输水工况，也可经过材质适配调整后用于轻度腐蚀性介质的输送环节。

　　从实际运行的功能逻辑来看，该叶轮随泵轴高速旋转时，会通过叶片间的流道对介质做功，将原动机输入的机械能转化为介质的压力能与动能，介质从叶轮中心的吸入腔进入后，沿叶片型线构成的流道向轮缘方向流动，最终经叶轮外周甩出进入泵体压水室，完成能量转换的核心过程。设计过程中首先要匹配泵的额定工况点参数，确定叶轮的进出口直径、叶片出口安放角、叶片包角等核心水力参数，本次结构的叶片采用空间扭曲型线，能够减少介质在流道内的流动冲击损失，相比直板叶片结构，在宽工况区间内的效率曲线更平缓，可避免泵在偏离额定点运行时出现效率骤降、振动超标的问题。

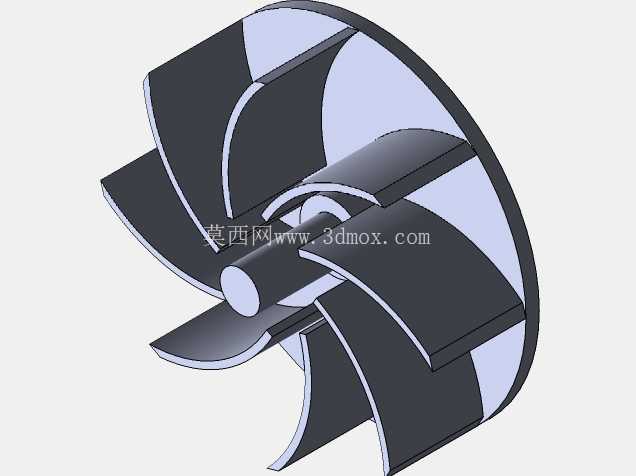

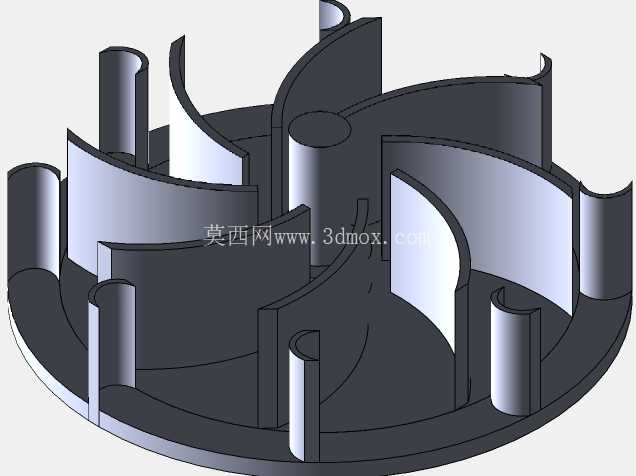

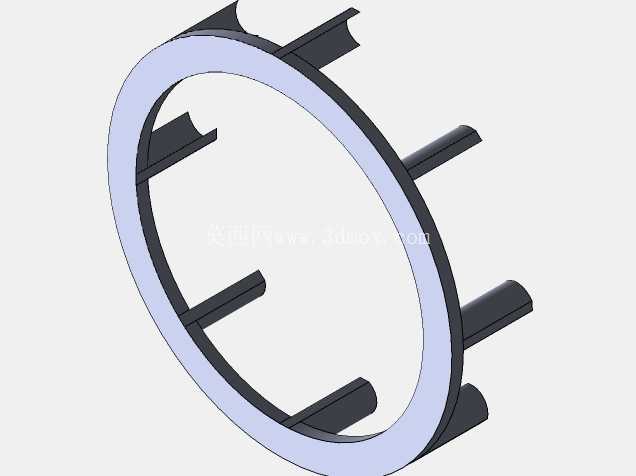

　　结构细节上，叶轮包含前盖板、后盖板与均匀分布的扭曲叶片，后盖板中心位置设置轮毂结构，用于与泵轴实现配合连接，轮毂处预留键槽安装位，可传递额定扭矩，同时轮毂的轴向尺寸需匹配泵腔的密封安装位置，保证与机械密封或填料密封的配合间隙符合装配要求，避免出现介质泄漏或者轴套磨损的问题。前盖板的吸入侧为圆弧过渡结构，能够引导介质平滑进入叶轮流道，降低入口处的局部阻力损失，改善泵的汽蚀余量，减少大流量工况下的汽蚀损伤风险。叶片数量经过水力计算优化，在保证流道过流面积充足的前提下，减少叶片间的涡流与二次回流，同时控制叶片厚度在强度允许的最小值，降低叶片对介质的排挤效应，提升过流能力。

　　安装边界方面，叶轮的轮毂内孔直径需匹配对应规格的泵轴直径，配合公差选用过渡配合，保证运行过程中不会出现轴与叶轮的相对滑动，叶轮的轴向定位依靠轴肩与叶轮螺母实现，总轴向尺寸需保证安装后叶轮出口中心与泵体压水室的中心对中，偏差控制在允许范围内，避免出现水力偏载导致的径向力过大问题。叶轮的外圆直径需匹配泵体蜗壳的基圆直径，二者之间的间隙要控制在合理区间，间隙过大会导致容积效率下降，间隙过小则可能在运行过程中出现叶轮与泵体的摩擦剐蹭，影响运行安全。

　　从结构强度角度考虑，叶片与前后盖板的连接位置设置圆角过渡，避免应力集中，在高速旋转产生的离心力作用下，该结构能够保证应力分布均匀，不会出现局部应力超过材料许用应力的情况，若采用铸造工艺加工，圆角结构也能提升铸造工艺性，减少铸造缺陷的产生。后盖板上可根据需要设置平衡孔，平衡部分轴向力，降低轴承部件的轴向载荷，延长轴承的使用寿命，平衡孔的位置与孔径需经过轴向力计算确定，避免因平衡孔设置不当导致过多介质回流到吸入侧，影响泵的容积效率。

　　实际选型应用中，该结构叶轮适配的离心泵转速通常在1450r/min或2900r/min两个常规档位，可根据输送介质的特性选择不同的制造材质，输送清水时可选用铸铁材质降低成本，输送轻度腐蚀性介质可选用不锈钢或者工程塑料材质，输送含固体颗粒的介质时还可对叶片表面做耐磨处理，提升部件的使用寿命。在建模过程中，叶片型线的构建需要严格按照水力设计的木模图进行，保证每个流道的几何尺寸一致性，避免因流道不对称导致旋转时产生不平衡量，后续做静动平衡校验时也能减少去重的工作量，保证叶轮的动平衡精度达到G6.3级以上，满足泵运行的振动标准要求。
