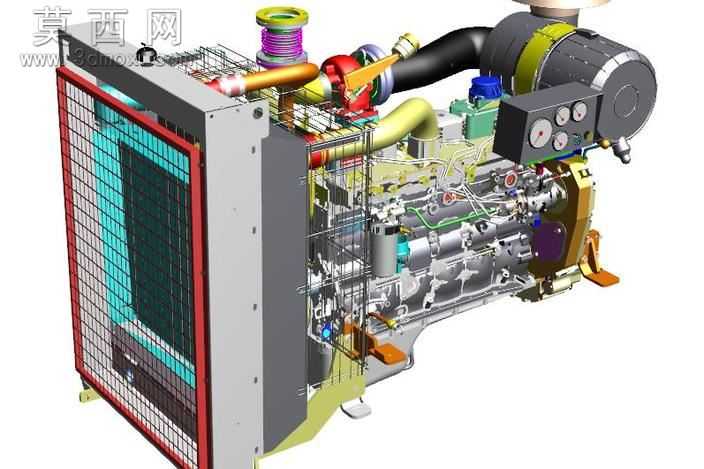

247千瓦柴油发动机完整结构三维模型

本模型为247千瓦功率规格的柴油发动机完整三维设计成果，建模过程严格遵循柴油发动机的实际工程结构逻辑，对发动机各组成系统进行了1:1比例的精细化还原。建模阶段从发动机核心的缸体曲轴机构开始搭建，精准复刻了缸体内部的活塞、连杆、曲轴、配气凸轮轴等核心运动部件的装配关系，所有部件的配合公差、安装位置均参考成熟柴油发动机的工程设计参数设定，确保结构逻辑符合真实机械原理。在附属系统建模上，模型完整呈现了涡轮增压进气系统、燃油供给管路、冷却散热模块、排气系统、电控监测单元以及前端安全防护网结构，不同功能的管路按照实际走向进行排布，清晰区分了进气管路、燃油管路、冷却管路的不同走向与连接点位，散热模块的散热鳍片、防护网的网格结构都做了细致的几何还原，没有省略关键的结构细节。材质与渲染处理上，针对不同部件的实际材质属性做了区分设置：缸体等铸铁部件赋予了哑光金属灰材质，涡轮、管路接头等金属部件做了对应的金属质感处理，橡胶管路赋予了哑光黑的橡胶材质属性，散热防护网做了红色漆面与金属网格的材质区分，仪表单元的表盘、按钮也做了对应的材质还原，整体渲染效果层次分明，能够清晰分辨不同功能部件的位置与形态。设计过程中充分考虑了装配逻辑的合理性，所有部件均按照实际发动机的装配顺序进行层级排布，可清晰拆解展示发动机从外到内的结构组成，既能够直观呈现柴油发动机的整体布局，也可用于发动机结构原理的教学演示、动力配套方案的结构参考，帮助使用者清晰理解大马力柴油发动机的系统组成与结构特点，还原了工业用大马力柴油发动机的完整结构形态。
