自行车轮组装配用环形间隔垫片结构

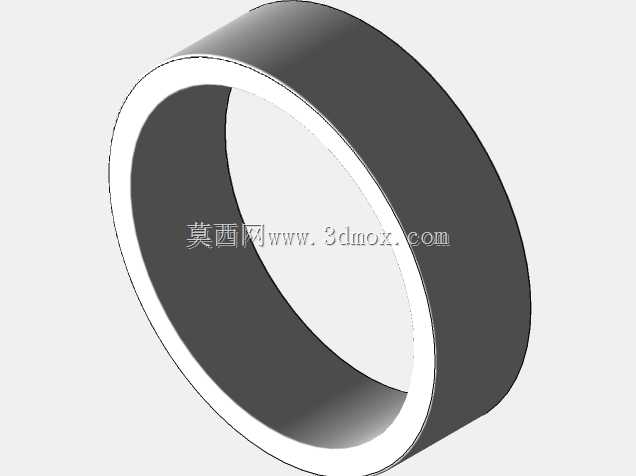

在自行车轮组与车架前叉、后花鼓的装配环节，这类环形间隔垫片是调整装配间隙、保障转动副同轴度的核心小尺寸零件，日常整车组装、轮组维护升级中都有极高的使用频次。很多新手组装轮组时容易忽略垫片的选型匹配，要么漏装导致花鼓轴向窜动，骑行过程中轮组偏摆蹭刹车边，要么错用厚度不符的垫片，造成轴承预压过大，转动阻力飙升，长期使用还会加速轴承滚珠和滚道的磨损，大幅缩短轮组使用寿命。这款垫片的设计完全围绕自行车花鼓的安装边界展开，整体采用等壁厚环形结构，内孔尺寸匹配常规山地车、公路车花鼓的轴心外径，安装时可以直接套入轴心，不需要额外做适配加工，外圆尺寸控制在花鼓安装座的限位直径范围内，不会突出到花鼓法兰的辐条安装区域，避免和辐条帽、辐条弯头产生运动干涉。设计时特意将两个端面做了高精度的平面度处理，装配后两个贴合面可以完全贴紧花鼓端面和车架/前叉的安装止口，不会出现局部翘曲导致的应力集中，哪怕是长期承受骑行过程中的交变载荷，也不会出现垫片变形、间隙偏移的问题。从实际使用场景来看，这款垫片可以适配多种规格的轮组安装需求，不管是圈刹轮组调整花鼓轴向位置，还是碟刹轮组校准碟片与卡钳的居中位置，都可以通过增减不同厚度的同规格垫片来实现精准调整，不需要额外打磨车架安装座或者更换花鼓，大幅降低了轮组调校的难度。垫片的壁厚经过反复校核，既保证了足够的结构强度，在锁紧轴心快拆或者桶轴的锁紧力下不会被压溃变形，又尽可能控制了自身厚度，不会因为加装垫片导致轮组安装位过宽，出现车架开档尺寸不匹配的问题。1:1的建模比例完全还原实物的尺寸公差，做装配仿真时可以直接导入整车装配体，不需要额外缩放调整尺寸，能够直观模拟垫片加装后的装配间隙，提前排查干涉问题，对于做整车结构设计、轮组改装方案验证的工程师来说，能够有效减少实物试装的次数，缩短调校周期。很多人觉得这类小零件不需要精准建模，实际上在做整车三维装配校验时，哪怕是零点几毫米的垫片厚度偏差，都可能导致整个轮组的装配位置模拟结果失真，最终出现设计阶段没发现干涉，实物组装时才发现卡钳蹭碟、轮组偏摆的问题，反而增加了返工成本。
