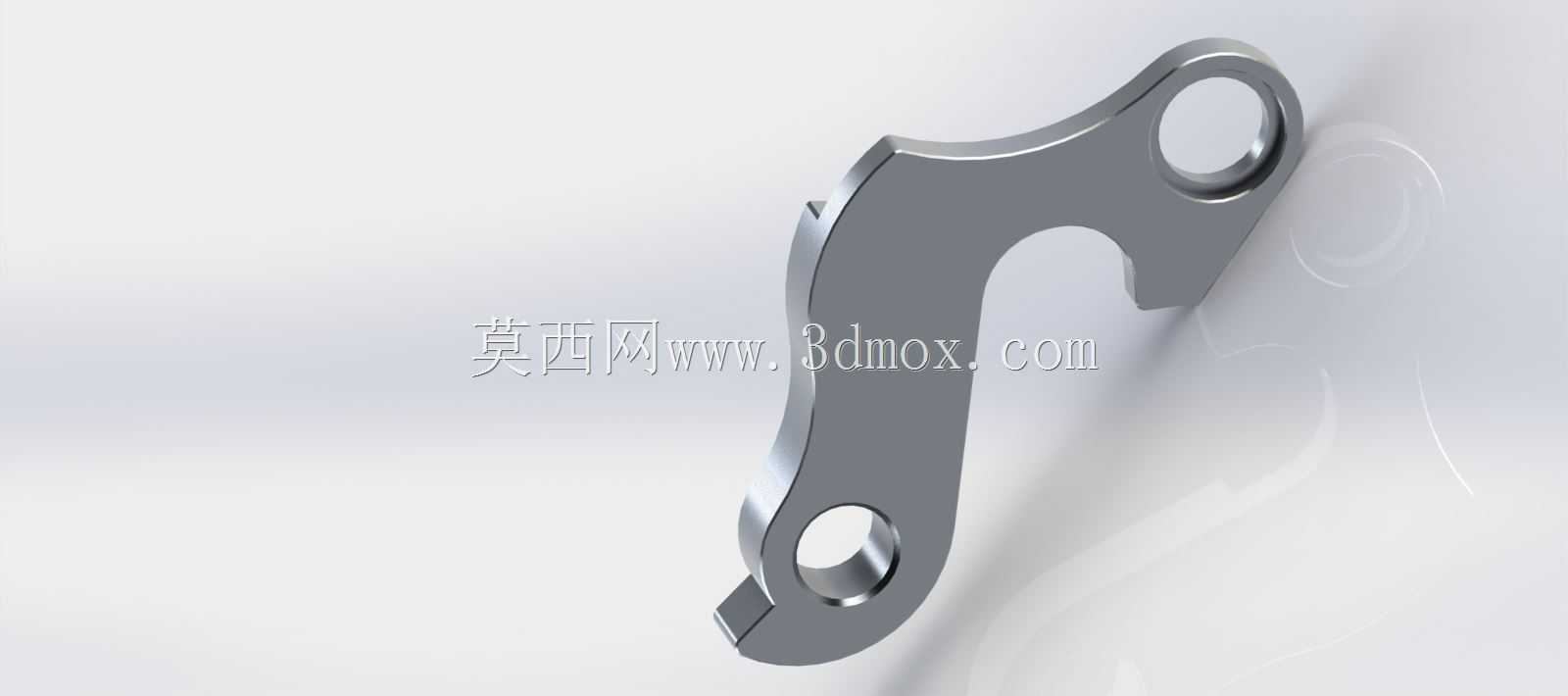

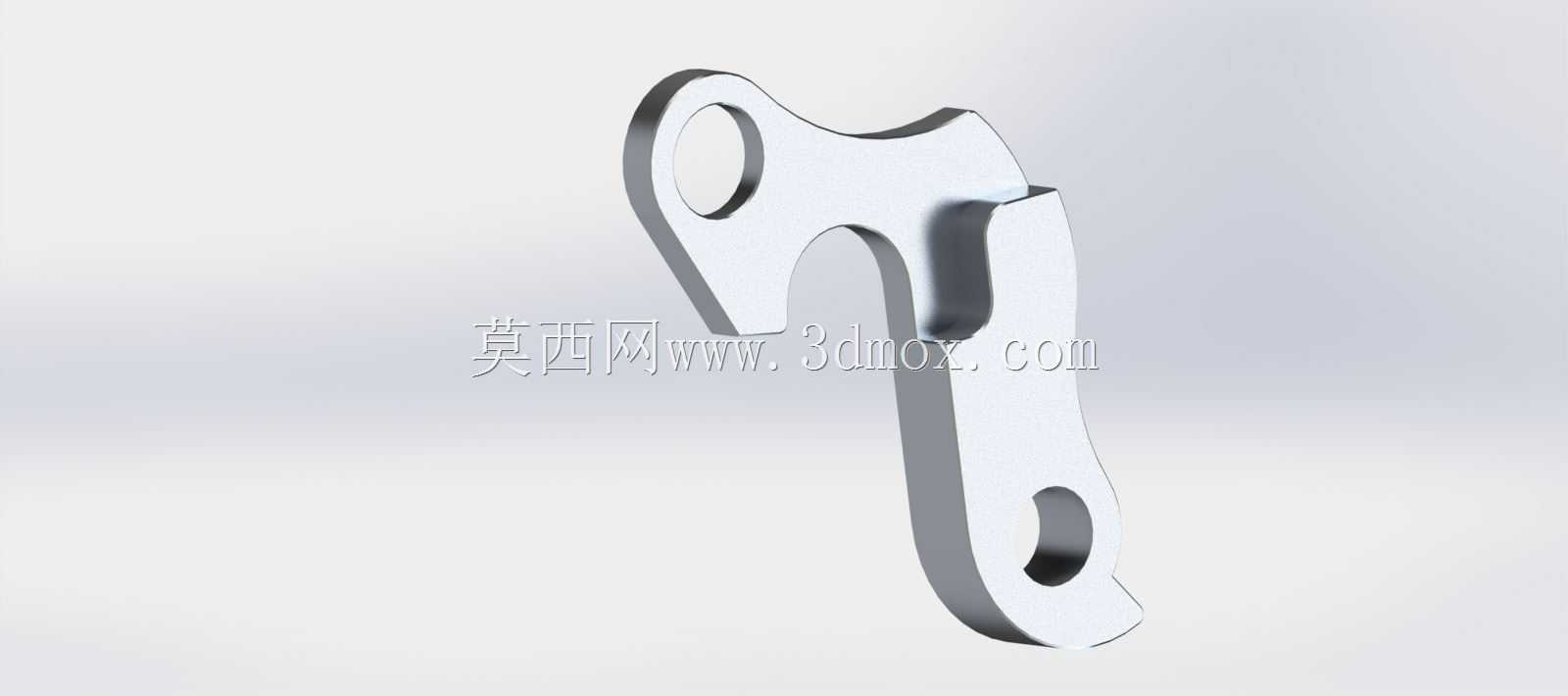

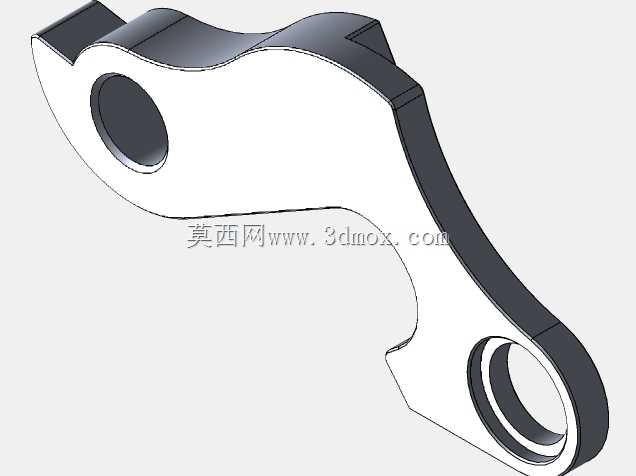

山地自行车碟刹尾勾安装支撑结构件

该结构件为山地及砾石自行车车架与后变速器连接的核心支撑部件，日常骑行场景中承担着固定后拨安装位、抵消变速过程中产生的侧向拉扯力、摔车时缓冲冲击力保护车架后叉端的作用，是变速系统精准稳定运行的关键连接件。设计阶段优先考虑安装适配性，主体采用一体化冲压成型的金属片状结构，整体轮廓贴合车架后叉尾端的弧形走线，两个安装孔位的中心距严格匹配对应车架后叉的安装孔标准，上方大孔用于穿入车架尾端固定轴，下方小孔用于锁紧后拨安装螺丝，孔位边缘做了倒角处理，避免安装时螺丝刮蹭涂层产生应力集中。部件中部的内凹让位结构，是为了避开碟刹夹器的安装座与后轮快拆杆的活动空间，防止骑行过程中部件与夹器、辐条产生运动干涉，外侧的凸起加强筋沿受力方向布置，在不增加整体厚度的前提下提升了部件的抗弯折强度，应对越野骑行中颠簸路面带来的交变载荷。部件的安装边界需要严格匹配车架后叉的端面尺寸，安装时贴合面需与车架后叉端面完全贴合，锁紧螺丝的扭矩需控制在合理区间，避免扭矩过大导致部件变形或者螺纹滑牙。实际使用中，该部件属于自行车易损防护件，摔车时优先通过自身变形吸收冲击力，避免车架后叉端直接受损，更换成本远低于车架维修成本，因此在结构设计时特意控制了薄弱区的强度阈值，保证冲击力超过阈值时部件先发生形变，而非将冲击力直接传递至车架。外形上所有外露边缘都做了圆角钝化处理，避免安装调试时划伤操作人员，表面的平整区域可用于印刷适配的车架型号标识，方便维修更换时快速选型匹配。针对砾石路面骑行的使用场景，部件的厚度比普通城市自行车尾勾增加了0.8mm，提升了非铺装路面长时间骑行的结构可靠性，安装孔位的公差控制在IT7级，保证后拨安装后导轮与飞轮片的平行度误差在允许范围内，避免变速不准、跳链等问题出现。
