鼓风机垂直层流多翼离心叶轮结构设计

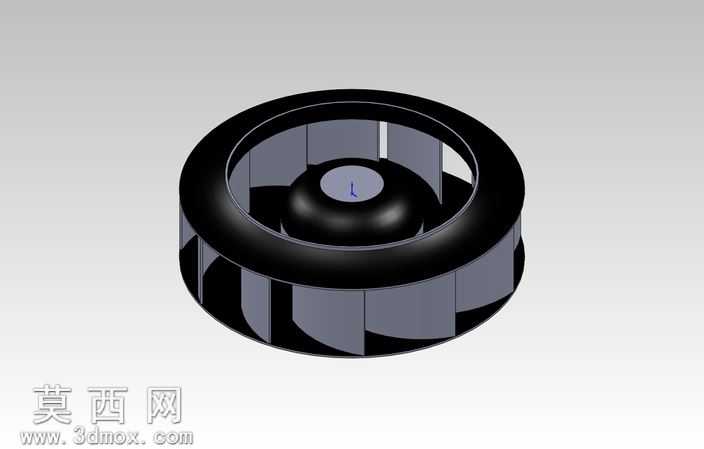

本作品为鼓风机配套的垂直层流多翼式离心叶轮三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定叶轮的气动性能核心参数，再逐步拆分各结构部件完成细节建模。首先构建叶轮的核心轮毂结构，轮毂采用流线型圆弧凸起造型，建模时通过旋转凸台特征生成基体，对轮毂与叶片衔接的边缘做了R角过渡处理，避免气流在衔接处产生紊流，同时降低结构应力集中风险。叶轮外圈设置环形轮缘结构，通过拉伸薄壁特征生成，轮缘厚度均匀控制，既保证叶轮高速旋转时的结构刚度，避免叶片外端产生形变，又能约束气流走向，让进入叶片流道的气流能够沿垂直层流方向稳定输出。叶片部分采用多翼式前向圆弧叶片设计，建模时先绘制单个叶片的截面草图，通过曲面放样生成单个叶片实体，再通过圆周阵列特征沿轮毂中心均匀排布所有叶片，阵列过程中严格控制叶片的安装角度与相邻叶片的间距，保证每个叶道的过流面积一致，避免因叶片排布不均导致的动平衡问题。材质设置上，整体叶轮赋予工程塑料ABS材质，通过调整材质的粗糙度、反光度参数模拟注塑成型后的哑光表面质感，轮毂中心的轴孔位置赋予金属材质，模拟嵌装的金属轴套结构，渲染阶段采用柔和的环境光配合定向补光，清晰展现叶片间的流道结构与各部件的衔接细节。结构设计上充分考虑垂直层流的送风需求，叶片的型线经过多次调整优化，能够让气流沿轴向进入叶轮后，在叶片的带动下沿径向平稳导出，减少气流在叶道内的涡流损耗，同时叶轮整体做了等重设计，每个叶片的质量偏差控制在极小范围内，保证高速旋转时的动平衡性能，降低运行过程中的振动与噪音。建模过程中对所有配合面做了公差预留，轮毂中心的轴孔与电机输出轴的配合尺寸按照过渡配合要求设置，叶片与轮缘、轮毂的衔接处做了加厚处理，提升整体结构的抗疲劳强度，满足鼓风机长期连续运行的使用需求。
