1/2英寸聚丙烯套接管路接头组件

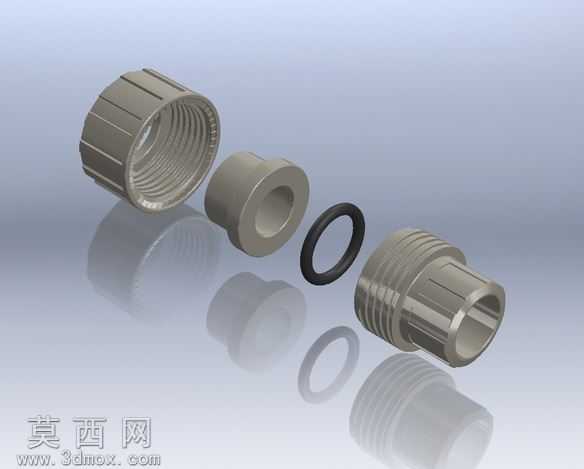

本作品为1/2英寸规格的聚丙烯套接管路接头组件三维建模作品，整体采用SolidWorks完成全参数化建模，所有零件尺寸严格遵循民用给排水管路的通用接口标准，可直接用于管路系统的装配验证与结构演示。建模过程中首先对各组成零件进行独立建模：首先构建外螺纹端接头主体，采用回转特征生成主体通径结构，对外侧防滑滚花部分采用圆周阵列的拉伸切除特征完成等距凹槽设计，对端部外螺纹部分采用螺旋线扫描切除生成标准管螺纹牙型，保证螺纹参数与通用1/2英寸管路配件完全匹配；其次构建内螺纹锁紧螺母，同样通过回转特征生成螺母基体，内侧通过螺旋线扫描切除生成匹配的内螺纹牙型，外侧防滑滚花结构与外接头保持一致的纹理参数，保证手动旋拧时的受力一致性；随后构建中间衬套零件，采用回转特征生成带定位凸台的衬套结构，凸台尺寸与锁紧螺母内孔、外接头端面的定位槽完全适配，保证装配后的同轴度；最后构建O型橡胶密封圈，采用圆环回转特征生成标准截面的密封件结构，截面直径匹配接头密封槽的设计尺寸，保证装配后可实现有效径向密封。完成零件建模后按照实际装配顺序完成组件装配，添加同轴、重合、螺旋配合等装配约束，还原真实的装配逻辑与活动行程。渲染阶段针对不同零件赋予对应材质：聚丙烯材质的接头与螺母设置为半哑光浅灰色塑料材质，调整粗糙度参数还原PP塑料的细腻磨砂质感，添加轻微的环境反射效果提升真实感；O型密封圈赋予黑色丁腈橡胶材质，调高粗糙度参数模拟橡胶表面的哑光质感，添加轻微的弹性形变视觉效果；场景采用浅灰色渐变背景，添加柔和的顶光与侧光照明，开启地面反射效果，将零件以爆炸视图形式排布展示，清晰呈现各零件的结构形态与装配关系，让观看者可以直观理解该套接接头的组成结构与密封原理。整个建模过程严格遵循工程化设计逻辑，所有特征均保留完整参数，可直接修改尺寸适配不同通径规格的同类型接头设计，模型同时导出了STEP、IGES、STL等通用格式，可适配不同三维软件的使用需求，可用于产品设计演示、3D打印验证、管路装配教学等多个场景。
