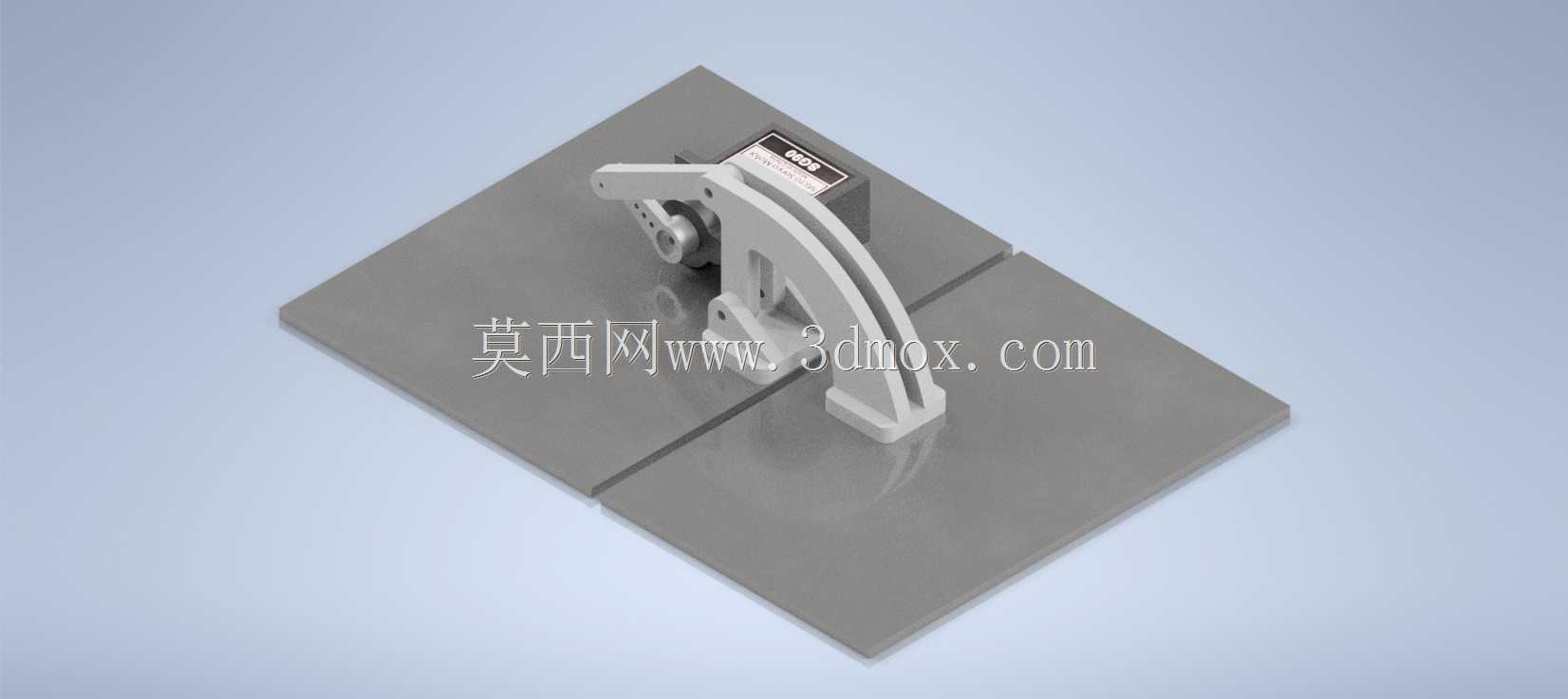

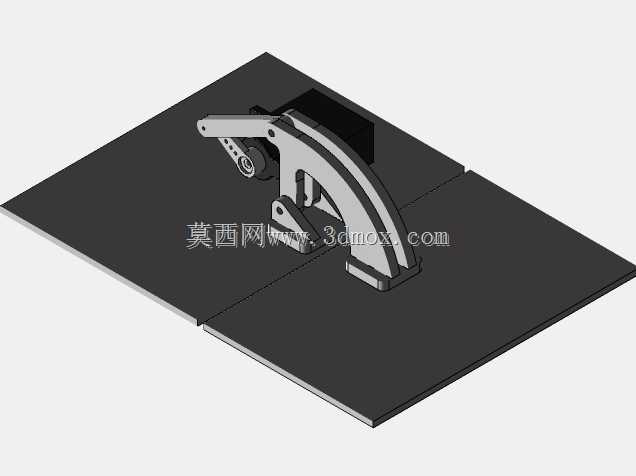

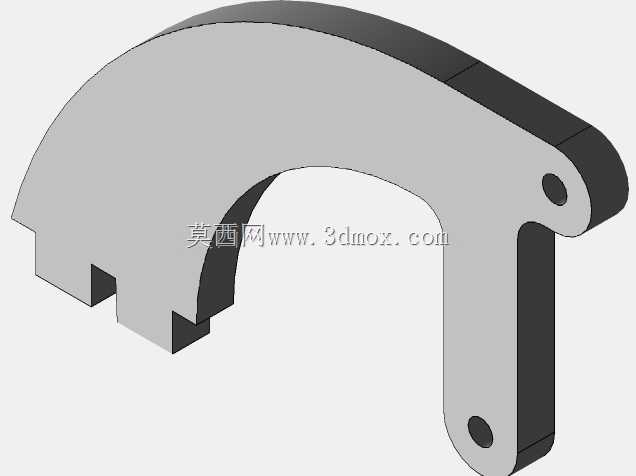

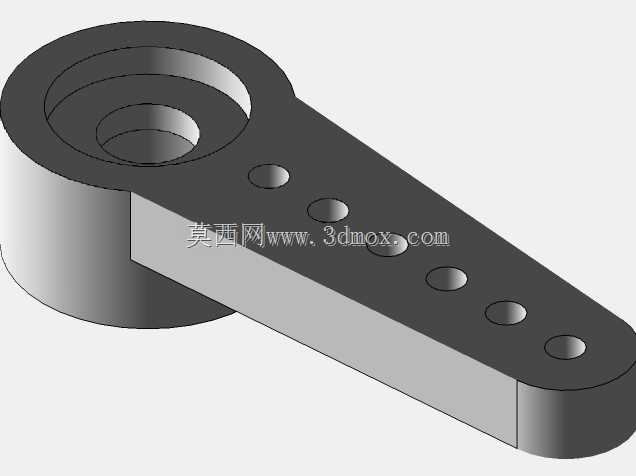

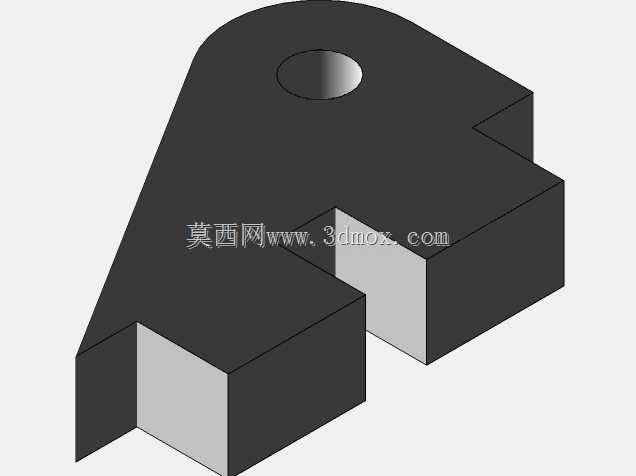

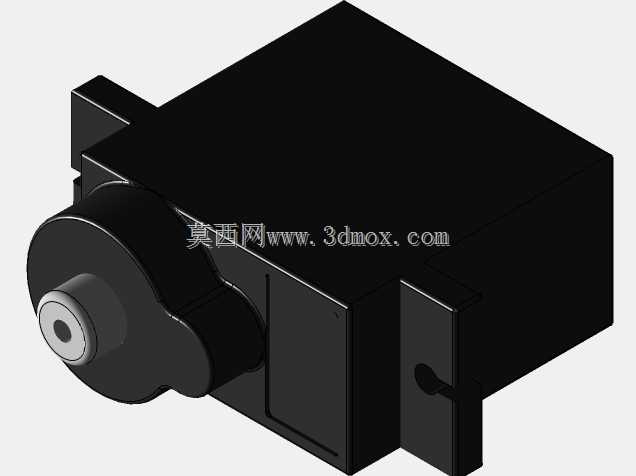

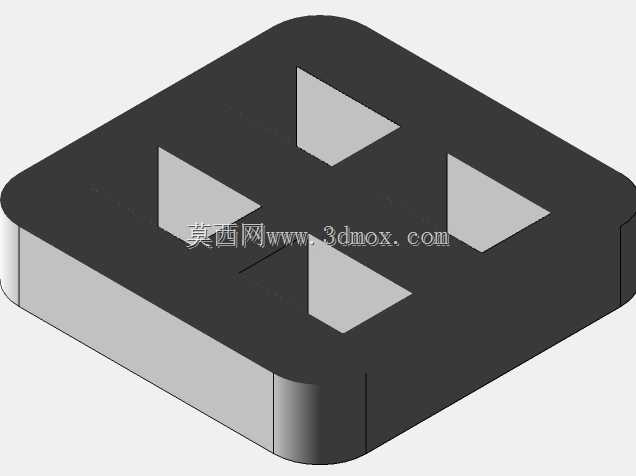

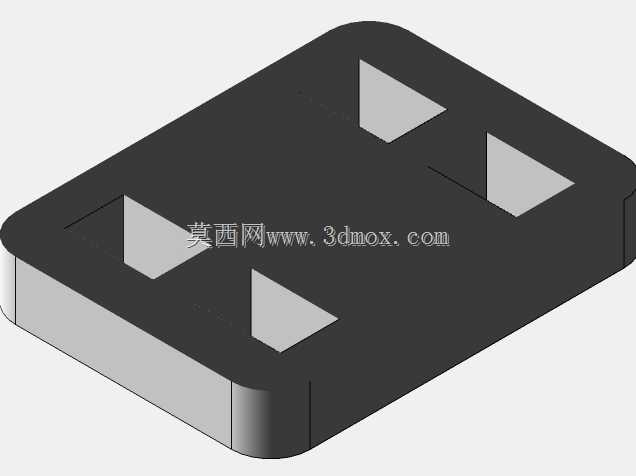

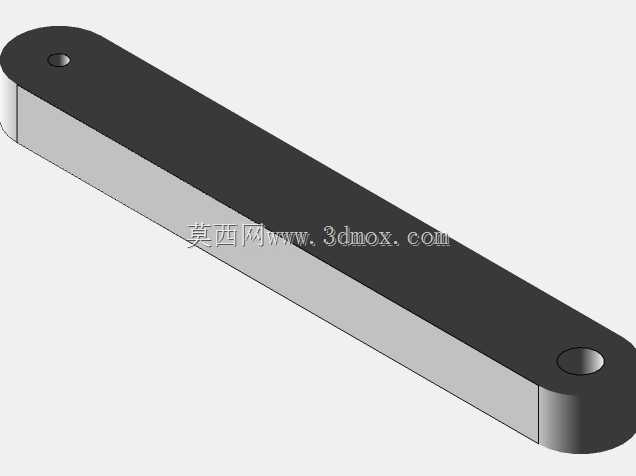

这款伺服铰链结构在设计之初就瞄准了需要可控铰接动作的自动化工位场景,常见于小型自动化设备的舱门启闭、工装夹具的角度调节、3D打印配套功能构件的动作执行环节,区别于普通无动力铰链,它集成了伺服驱动的安装位,能够通过电控信号精准控制铰接的开合角度、保持力矩,适配需要定点停位、角度可编程的铰接需求。从结构设计逻辑来看,整体采用分体式装配思路,铰接臂做了弧形加强筋构型,在不额外增加整体壁厚的前提下提升了臂体的抗弯折性能,避免长期往复铰接动作出现结构形变;底座部分设计了平整的安装基面,预留了对应规格的安装孔位,能够直接通过螺栓固定在设备安装面板或者工装基板上,安装基面的平面度公差控制在适配常规工业装配的范围内,不需要额外做基面精加工就能满足装配精度要求。铰接转动副采用了嵌套式轴孔配合设计,轴孔间隙预留了适合3D打印工艺的公差余量,即便是采用FDM工艺打印的PLA、PETG材质零件,也能顺利完成装配,不会出现卡滞或者旷量过大的问题;伺服安装位的尺寸匹配常用的微型伺服舵机规格,安装孔位、输出轴对接结构都做了适配设计,不需要额外做转接件就能完成舵机的装配固定,舵机输出的扭矩能够直接传递到铰接活动臂上,减少中间传动环节的动力损耗。从安装边界来看,整体结构在完全闭合状态下的外轮廓不会超出底座的安装边界,不会和周边安装的其他构件产生干涉,完全开启状态下的活动臂摆动轨迹也做了避让设计,在预设的摆动角度范围内不会触碰安装基面,适配安装空间紧凑的小型设备内部布局。结构的受力路径经过优化,铰接动作产生的载荷会通过臂体的加强筋均匀传递到底座安装面,不会在局部产生应力集中点,即便是采用3D打印的非金属材质,也能满足日常轻载工况下的往复动作需求,同时所有装配接缝都做了圆角过渡处理,既避免了3D打印过程中的应力翘曲问题,也能减少装配过程中锐边划伤的风险。在实际选型适配时,这款铰链可以直接替换原有普通无控铰链,不需要大幅改动原有设备的安装基面尺寸,只需要预留对应的伺服走线空间即可,适配小型实验设备、桌面级自动化装置、定制化工装的铰接改造需求,结构上没有复杂的异形曲面,常规的3D打印设备、小型数控铣削设备都能完成零件加工,装配过程不需要专用工装,手动即可完成整体组装调试。
