2020异型铝斜向连接角件结构设计

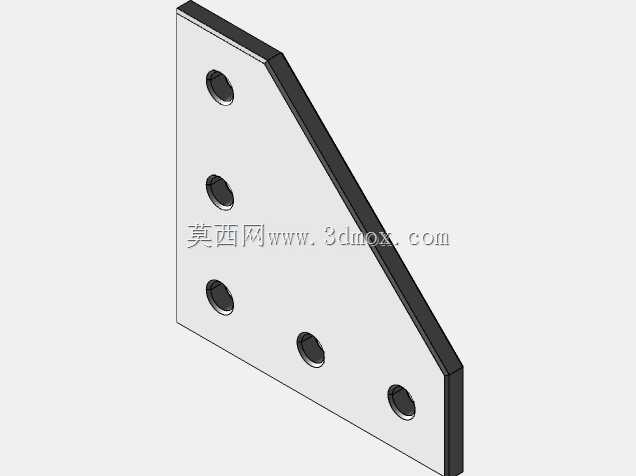

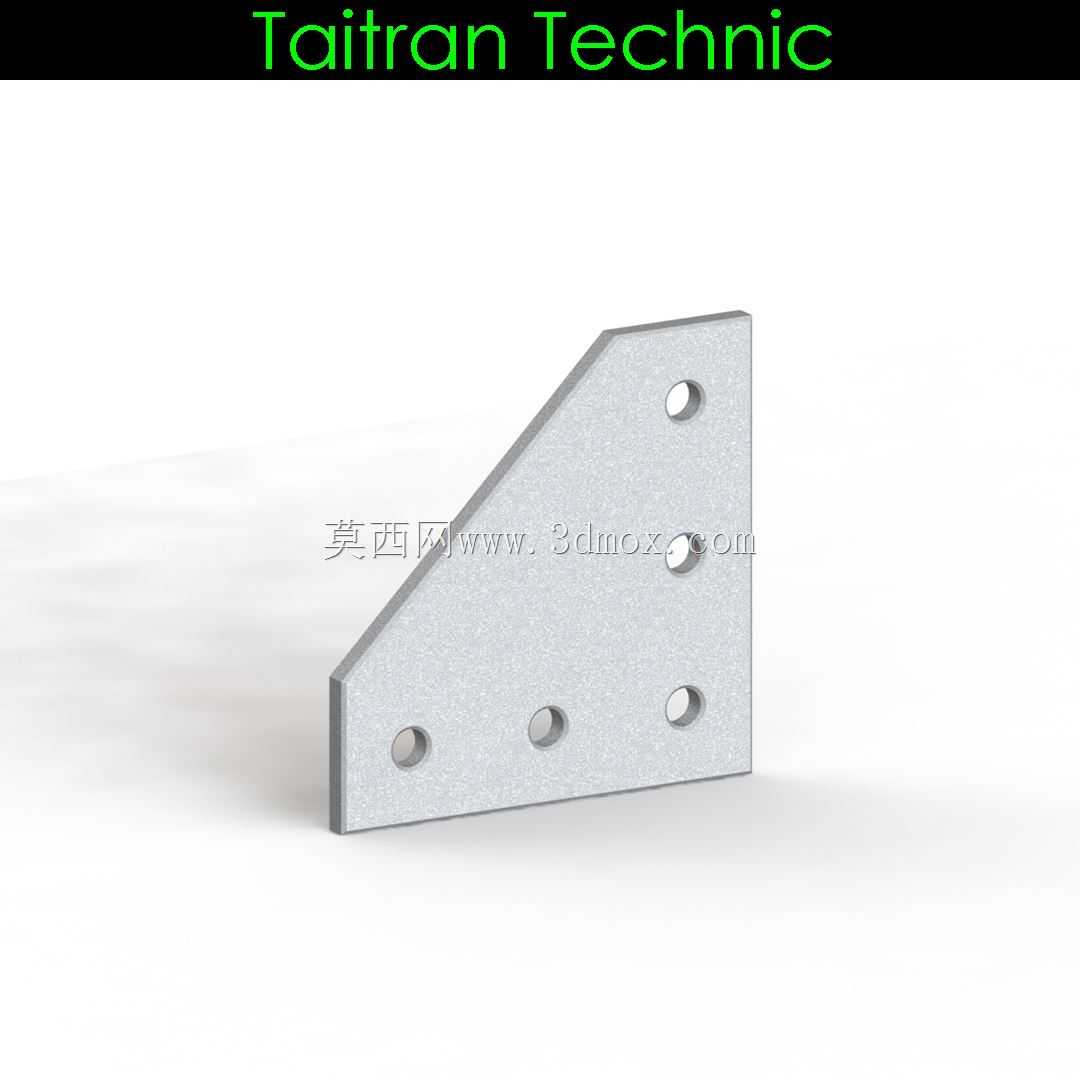

在桌面级小型加工设备的机架搭建场景中，2020系列铝型材的非垂直拼接一直是结构设计里容易被忽略但影响整机刚性的细节点，这款斜向连接角件正是针对这类场景开发的专用连接构件。日常做桌面级3D打印机框架、小型CNC雕刻机机架、迷你激光切割机的外框加固时，经常会遇到型材斜向拼接的需求，常规的直角角码只能满足90度垂直拼接，遇到需要做斜向支撑、三角加固结构的位置，要么需要额外切削型材端面做斜切对接，要么只能靠外置角件勉强固定，不仅加工工序多，拼接后的连接强度也很难达到长期运行的抗振要求。这款连接件采用一体化折弯成型的三角斜向结构，整体轮廓匹配2020铝型材的安装端面尺寸，五个安装孔位的孔距严格对齐2020型材的标准槽道间距，不需要对型材做额外的端面切削加工，直接通过T型螺栓搭配法兰螺母就能完成锁紧固定，安装时不需要复杂的工装定位，只要将角件的两个贴合面分别抵靠在两根待连接的2020型材表面，穿入螺栓预紧后调整型材角度到位，再依次锁紧所有螺栓即可完成装配。从结构受力角度来看，三角形态的角件本身具备更好的抗形变能力，相比拼接式的斜向支撑结构，一体化的结构不存在拼接缝隙带来的装配公差累积，设备运行过程中产生的持续振动可以通过角件的整块板材均匀传递到两根相连的型材上，不会出现局部应力集中导致的连接松动问题。在实际的安装边界上，这款角件的厚度适配常规2020型材的槽道深度，安装完成后角件的外表面不会突出型材的外轮廓，不会干涉后续设备外壳、导轨、传动组件的安装布局，不管是做机架的斜向支撑腿、框架内部的三角加强筋，还是运动机构的斜向安装支座，都能在不额外占用安装空间的前提下提升整体机架的结构刚性。针对小型桌面设备经常需要拆装调整的特点，角件的安装孔位做了轻微的沉孔设计，螺栓锁紧后螺栓头不会突出角件表面，避免拆装过程中剐蹭线路或者其他零部件，孔位的公差控制在合理的装配间隙范围内，既不会因为孔位偏差导致螺栓无法穿入，也不会因为间隙过大造成型材拼接错位。在做轻量化机架设计时，这种专用斜向角件可以替代部分定制的切削连接件，不需要单独开模或者做机加工，直接搭配标准2020铝型材就能快速搭建出稳定的框架结构，大幅缩短小型设备的原型搭建周期，同时也能降低非标准件带来的后期维护成本，不管是个人DIY设备制作还是小批量的桌面级设备生产，都能很好地满足结构连接的强度要求与装配效率要求。
