适配多类挤出机的邦德科技轴组件结构

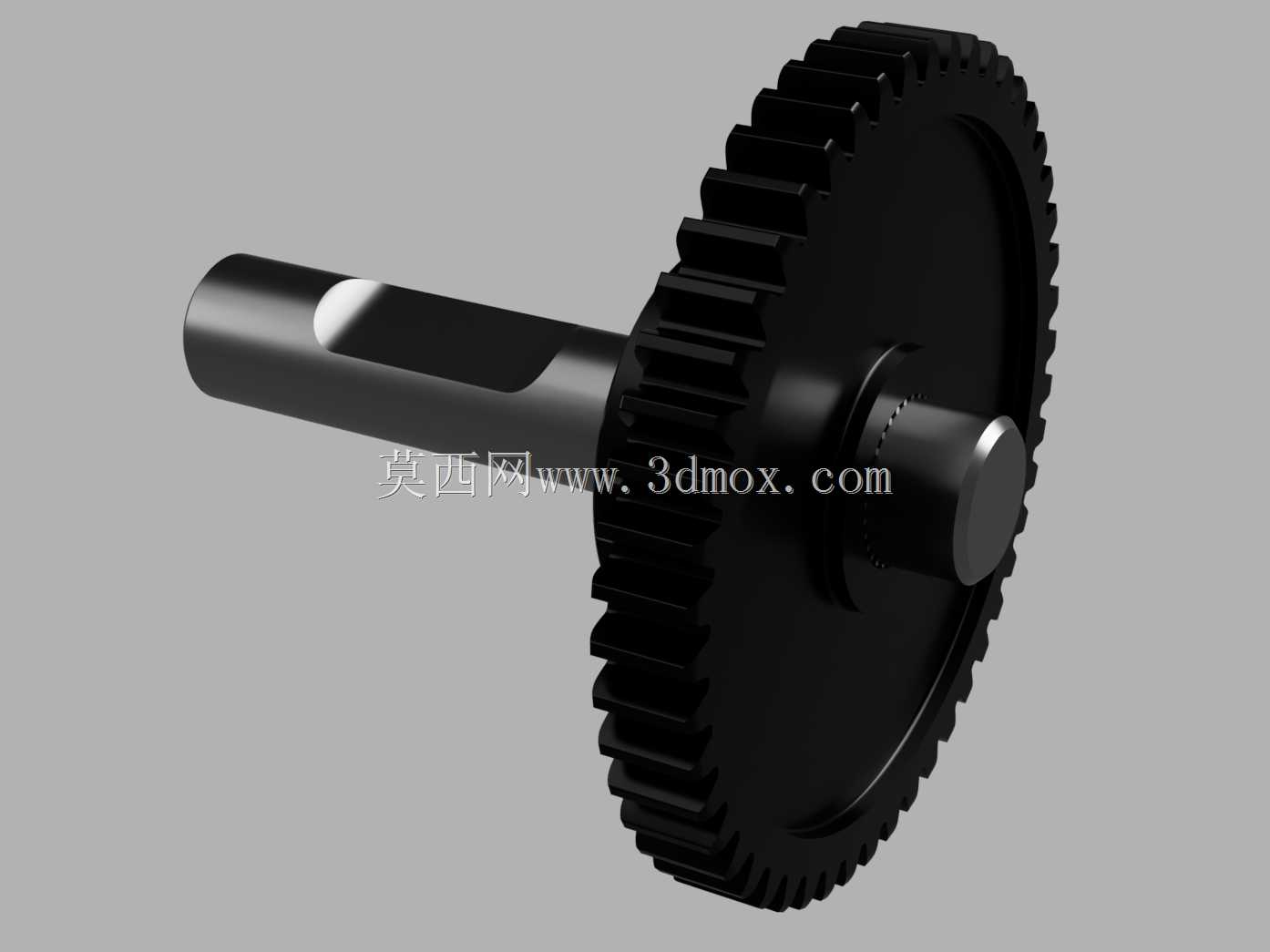

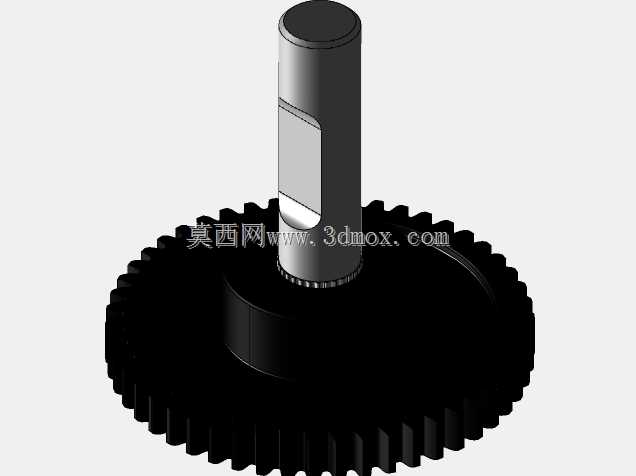

这套轴组件核心服务于FDM类型3D打印机的挤出送料环节，可同时适配BMG、单直接、双直接三类主流挤出机构，是挤出系统里负责动力传递与耗材咬合输送的核心承载部件。从实物测绘的结构来看，轴身采用阶梯轴设计，一端做平面铣削处理，用于和驱动齿轮做周向固定，避免大扭矩送料时出现齿轮跟转打滑的问题，轴的中段预留了轴承安装位，可直接压入标准深沟球轴承实现转动支撑，轴端做倒角处理，方便装配时快速对准轴承内圈与安装孔位，不会出现卡滞刮伤安装面的情况。配套的大直径直齿圆柱齿轮与轴做过盈配合装配，齿轮齿形经过修形处理，和挤出机的驱动小齿轮啮合时重合度更高，送料过程中不会出现齿间卡顿导致的耗材送进量波动，能有效保障打印过程中耗材挤出的均匀性，避免出现层厚不均、断料漏打的问题。在实际应用场景中，单直接挤出机型使用该组件时，轴的伸出长度刚好匹配近端送料的安装边界，齿轮与挤出机壳体的间隙控制在0.2mm以内，不会出现运转过程中齿轮蹭壳的异响问题；适配双直接挤出机型时，轴的同轴度公差控制在0.01mm以内，双齿轮送料时两侧的送料力保持一致，不会出现耗材偏斜导致的进料阻力增大问题；适配BMG挤出机时，轴上的键位尺寸完全匹配BMG的原厂齿轮安装位，可直接替换原厂磨损的轴组件，不需要额外做二次修配。设计过程中充分考虑了3D打印耗材的送料特性，齿轮的齿面粗糙度控制在Ra1.6以下，长时间运转不会出现齿面磨屑混入耗材的问题，轴的材质选用常见的45号钢做调质处理，表面硬度达到HRC28-32，既能满足长时间连续送料的耐磨需求，也不会因为硬度过高导致装配时出现轴身断裂的问题。安装边界上，轴的总长度、齿轮的分度圆直径、齿顶圆尺寸都严格匹配三类挤出机的原厂安装腔体，替换安装时不需要修改挤出机的其他结构件，直接按原厂装配顺序压入轴承、固定齿轮即可完成组装，能大幅降低挤出机维护时的配件替换难度，也能给做挤出机改型设计的结构工程师提供准确的实物测绘参考，避免设计阶段出现尺寸偏差导致的装配干涉问题。
