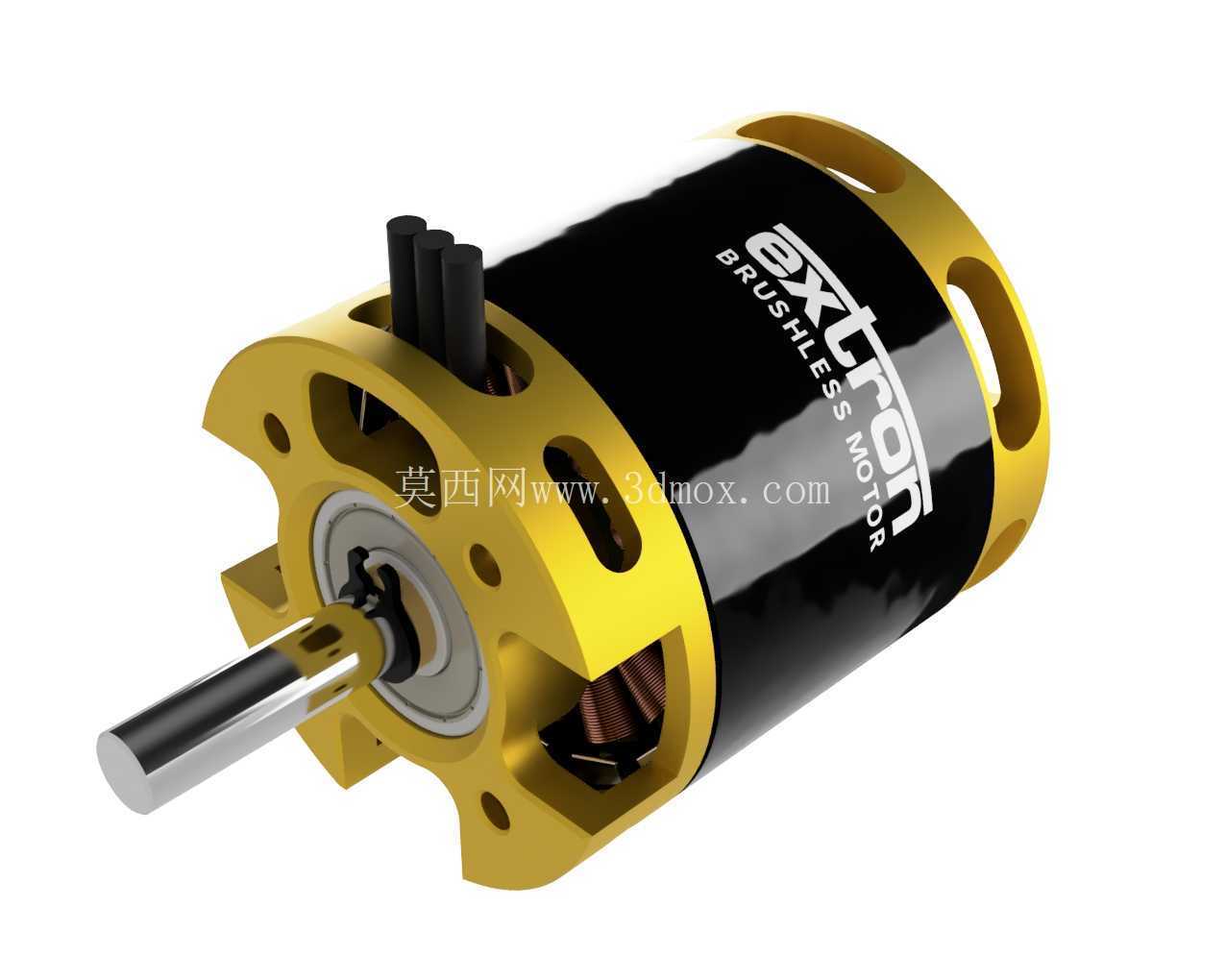

外转子无刷电机28系列参数化结构设计

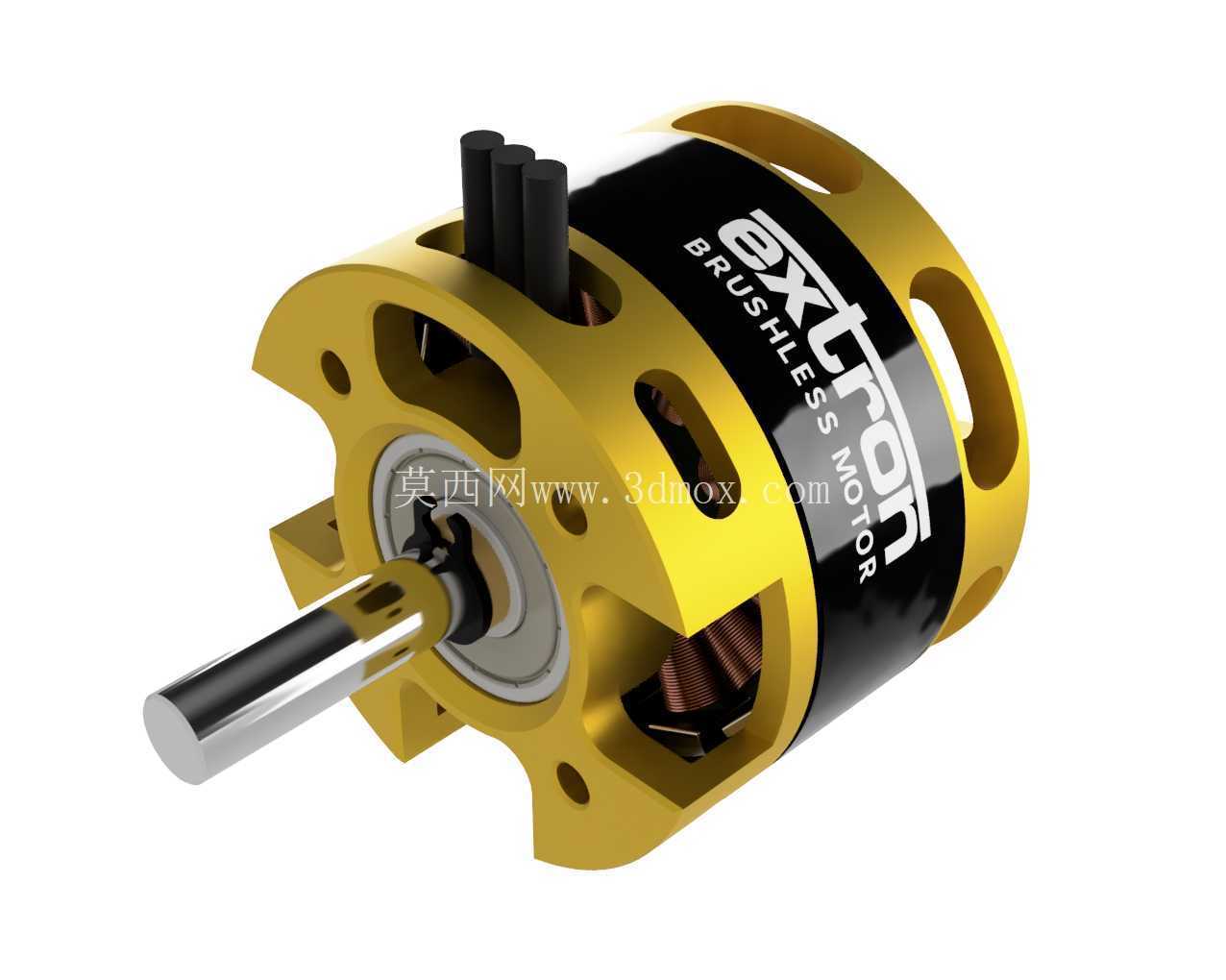

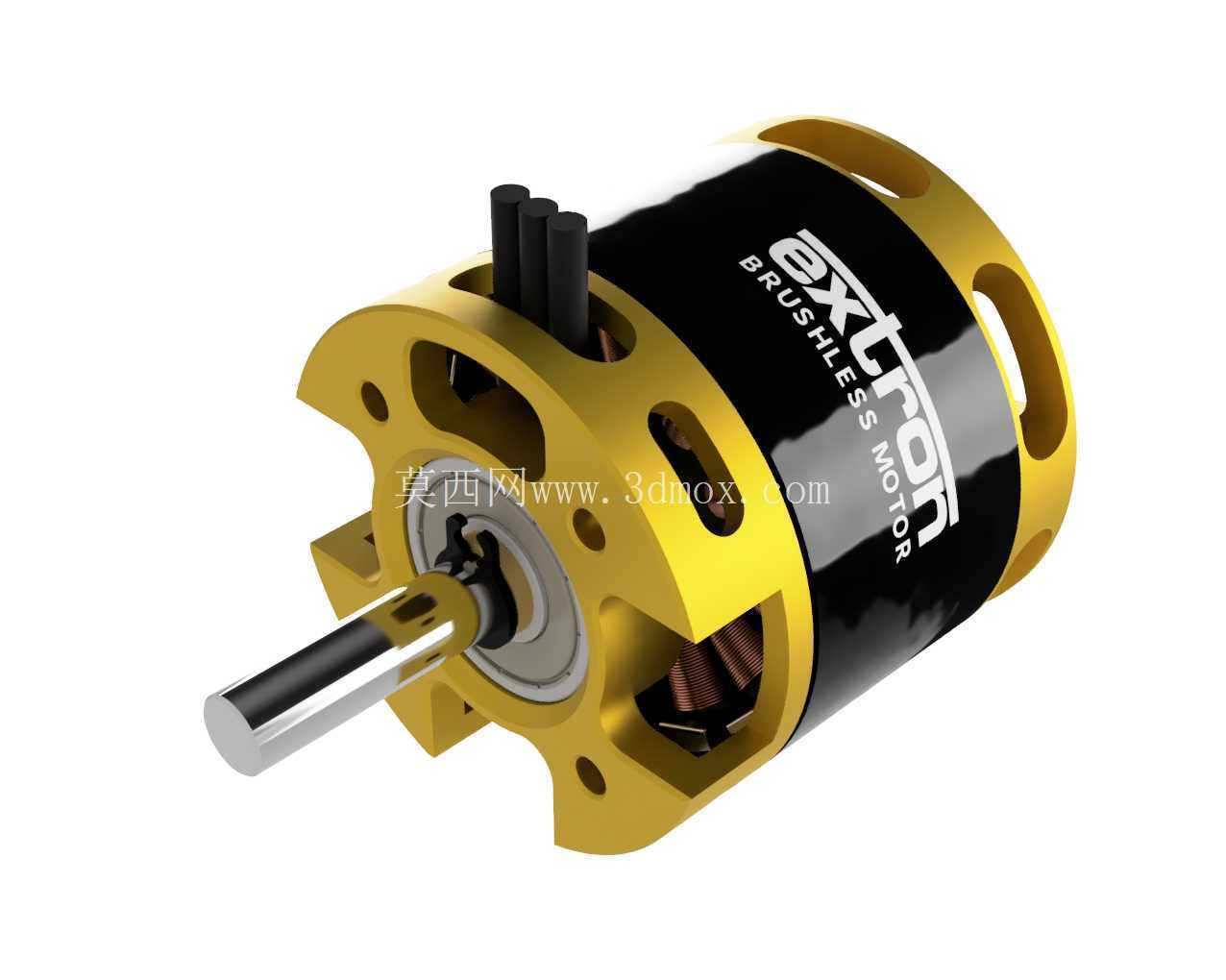

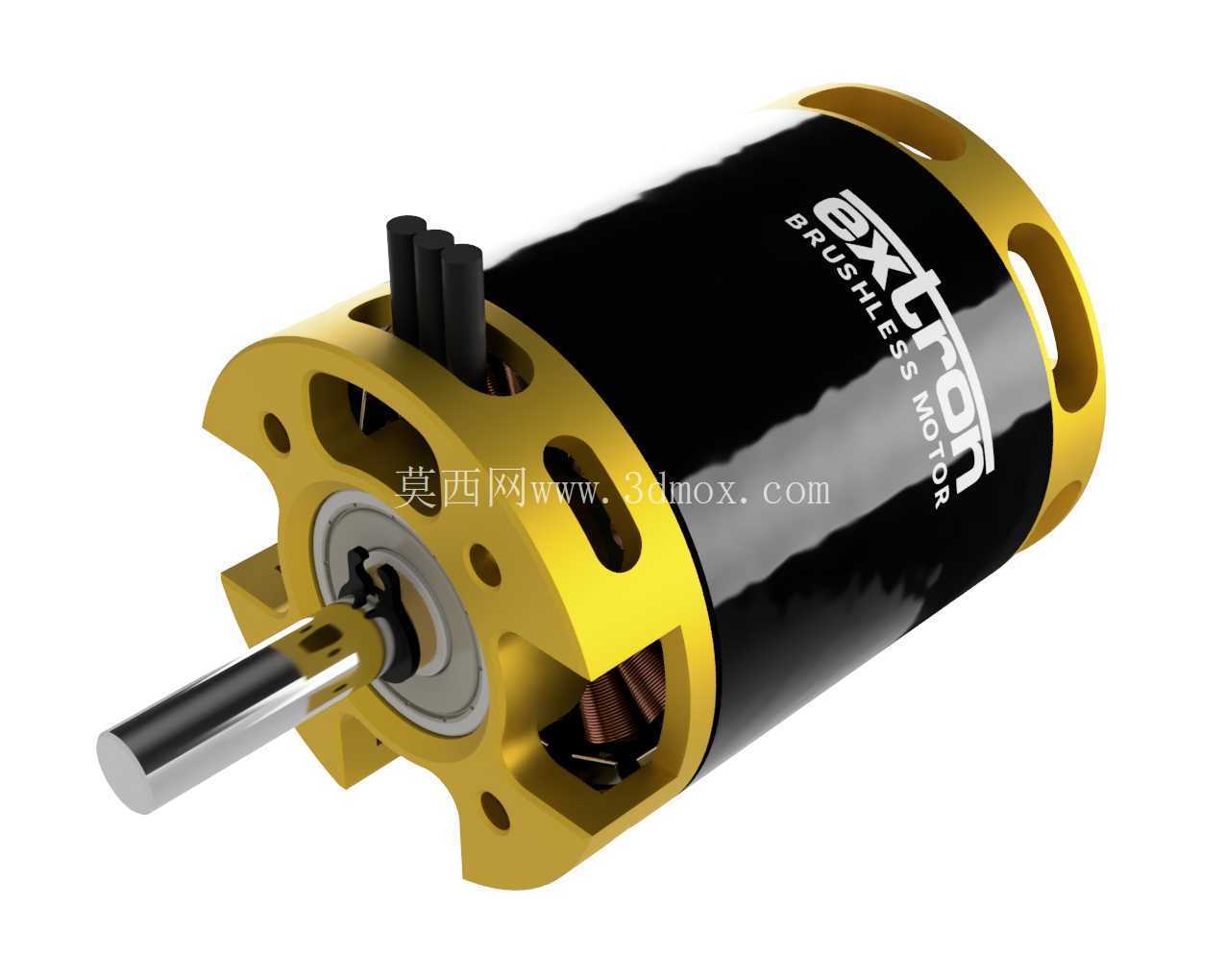

　　做航模动力配套、小型电动传动结构设计的工程师，大概率都接触过28系列外转子无刷电机，这类动力部件凭借高扭矩密度、轻量化的结构特性，在固定翼航模、小型多旋翼无人机、桌面级3D打印机挤出机构、小型智能代步工具传动端都有极高的应用占比。本次建模完全基于实物逆向测绘完成，核心覆盖2808、2814、2820、2826四个主流衍生型号，建模过程中没有直接套用通用电机的公版模型，而是针对同系列不同型号的结构差异做了参数化适配。同系列28规格电机的定子外径统一为28mm，不同型号的核心差异集中在转子叠片高度上，对应后缀数字即为转子叠片的公称尺寸，这里要特别注意2808型号的轴伸长度设计，常规同系列轴伸通用尺寸为8mm，但2808受转子总长度限制，

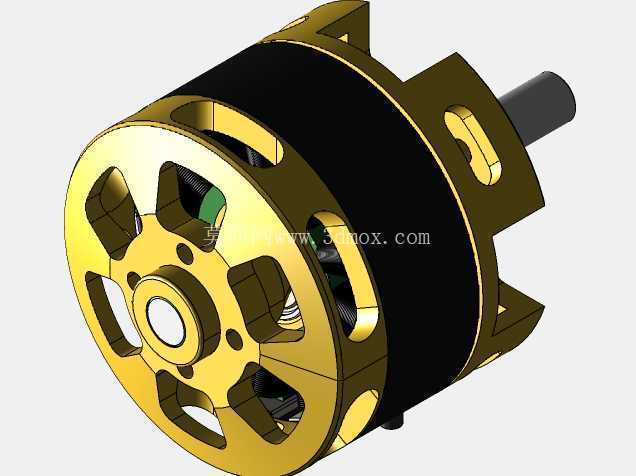

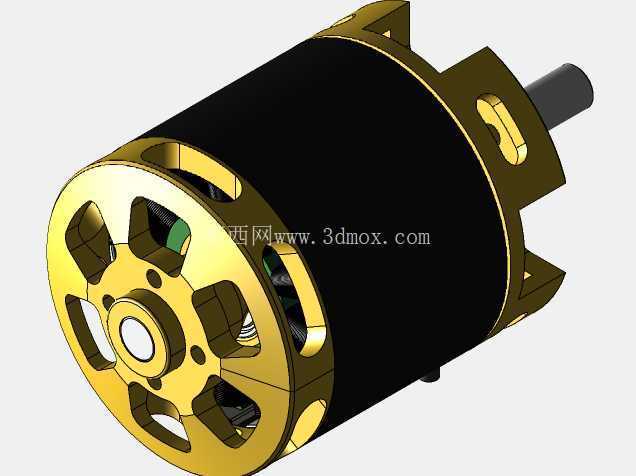

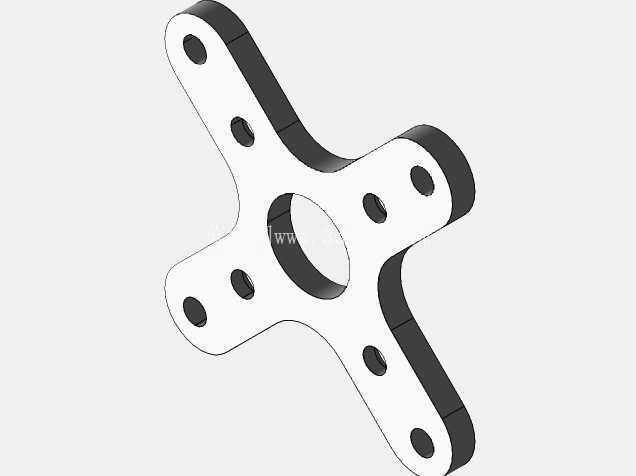

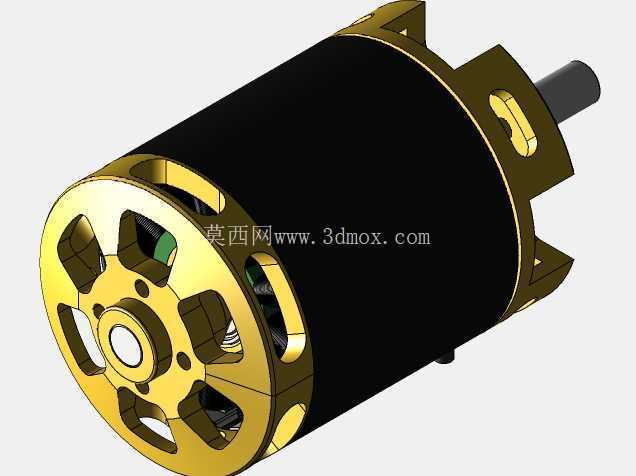

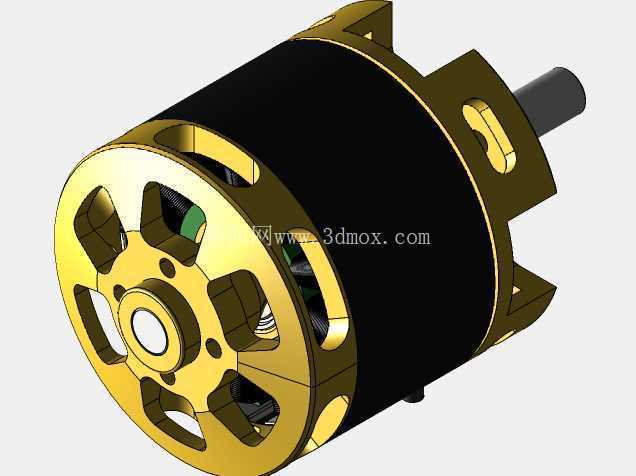

　　轴伸必须采用7mm设计，否则装配时会出现轴端顶触端盖、转子转动卡滞的问题，这点是实物测绘中反复验证过的装配边界，很多公版模型容易忽略这个细节，导致实际装配干涉。从结构设计逻辑来看，外转子结构的无刷电机将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，相比同尺寸内转子电机，能获得更大的扭矩输出半径，低速扭矩表现更优，不需要搭配大减速比齿轮组就能直接驱动螺旋桨或挤出滚轮，能大幅简化传动链路的结构复杂度。建模时还原了电机的全部装配细节：前端盖的镂空散热孔位、定子基座的安装孔距、出线端的护线结构、轴端的卡簧定位槽都和实物完全匹配，安装孔位遵循该系列电机的通用安装规范，四个安装孔呈十字分布，孔距适配市面上主流的航模电机安装座、

　　3D打印机挤出机固定支架，不需要额外做孔位修改就能直接调用到装配体中。参数化的建模逻辑支持使用者快速调整转子叠片高度，切换不同型号的模型状态，不需要重新绘制基础结构，能大幅缩短选型阶段的建模验证周期。从实际应用场景来说，不同叠片高度的型号对应不同的动力输出需求：2808适合小型室内航模、轻量化桌面设备的动力单元，2814可适配中型固定翼航模、小型电动工具传动端，2820和2826则能满足大载重多旋翼无人机、中型3D打印机挤出机构的扭矩需求，选型时可以根据所需的扭矩、转速参数匹配对应叠片高度的型号，模型的外形尺寸、安装边界都和实物一致，能直接用于装配干涉检查、安装空间预留校核，避免结构设计阶段出现安装位不匹配的问题。
