3D打印机外置灯丝线卷卷轴支撑结构

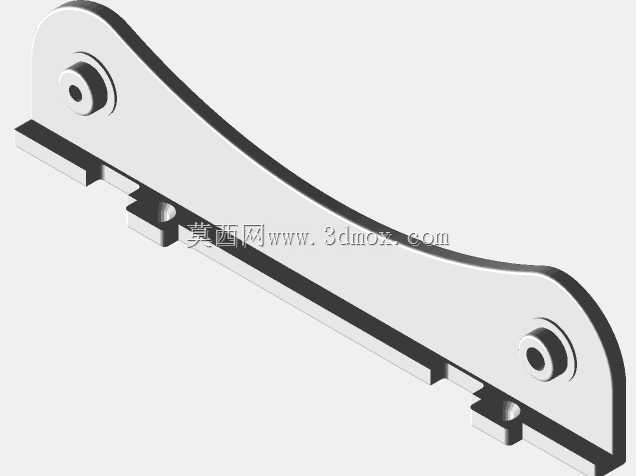

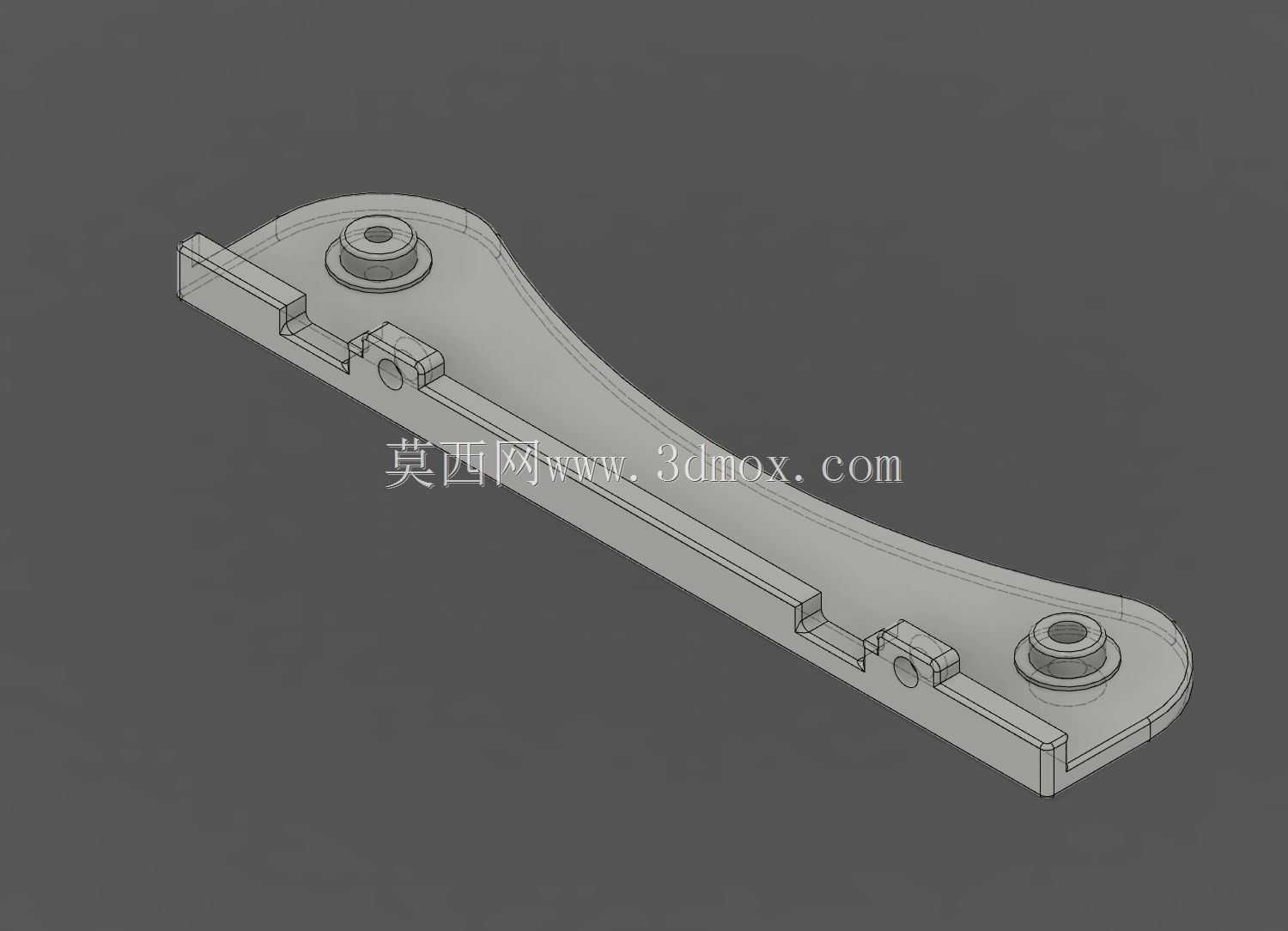

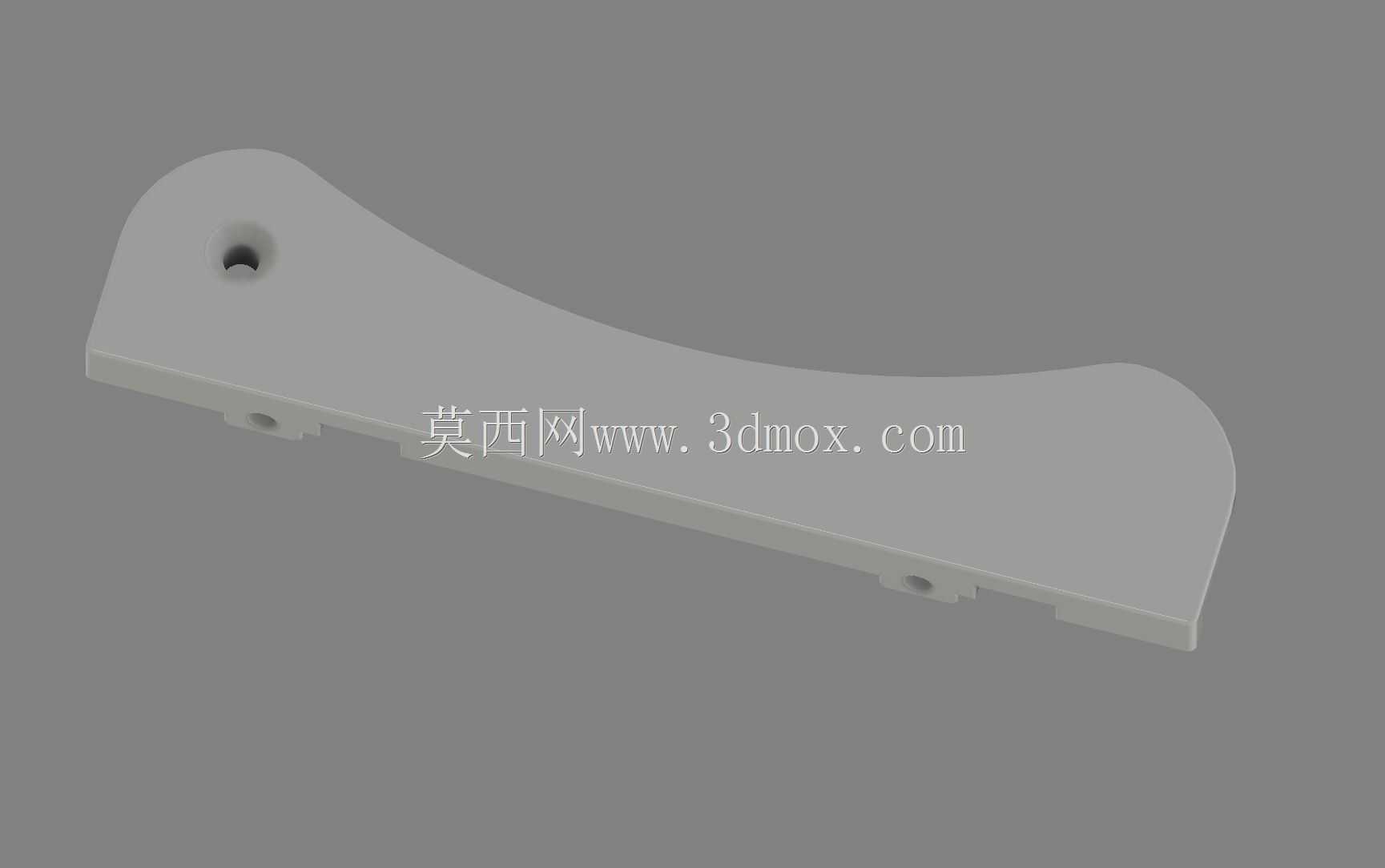

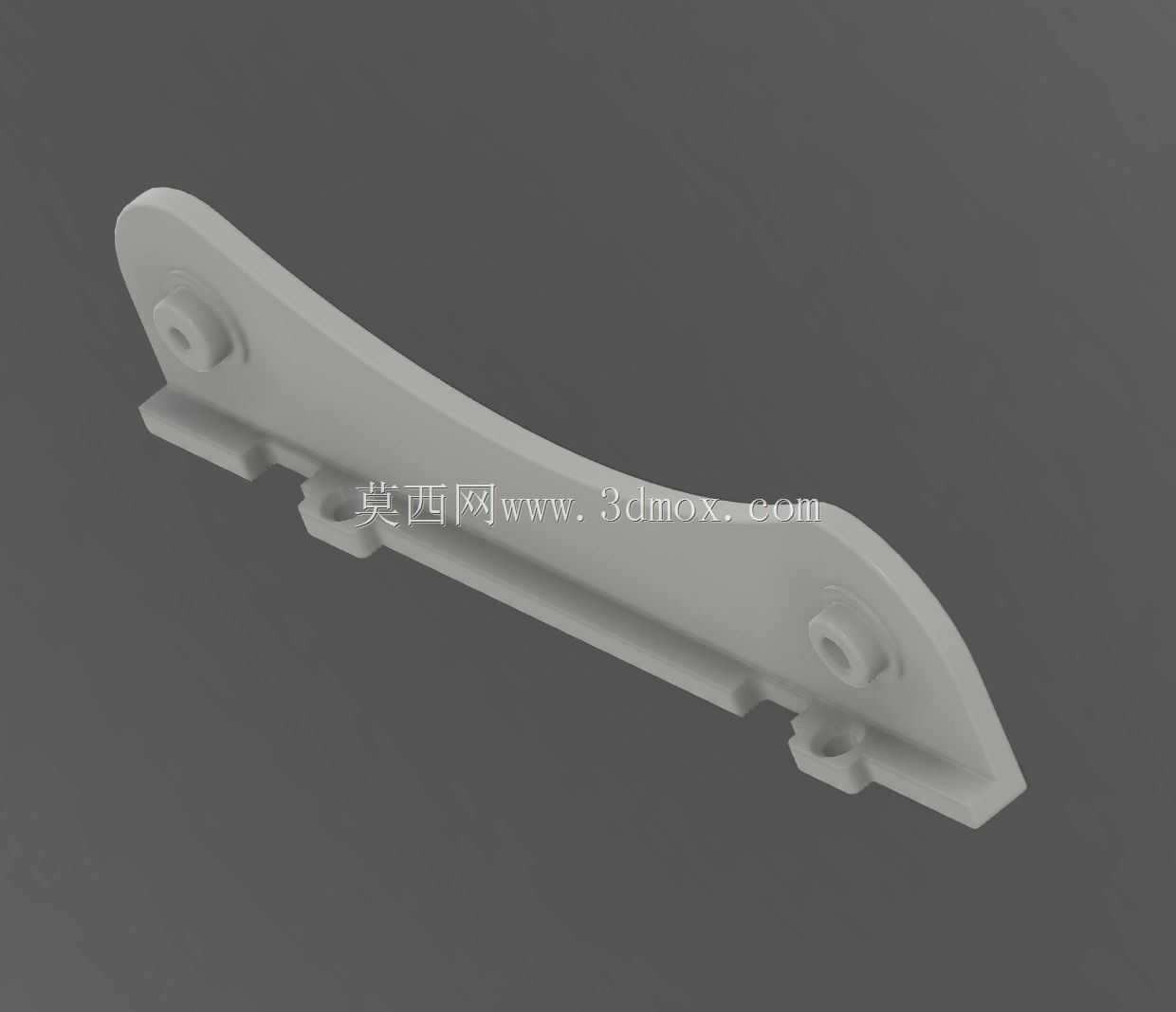

该卷轴结构主要适配桌面级FDM3D打印机的外置耗材供给场景，解决封闭机箱内耗材卷放置空间不足、送料阻力过大的问题，尤其针对PETG、ABS这类易受温湿度影响的工程类打印耗材，将料卷外置后可避免机箱内打印头热辐射导致的耗材提前软化、断料故障。结构采用边辊滚动承载方案，替代传统的中心轴穿装式料架，无需根据料卷中心孔径调整适配轴径，不同内孔规格的1kg标准料卷均可直接放置在两组滚轮之间，送料过程中料卷随滚轮同步转动，转动阻尼均匀，不会出现料卷惯性甩动导致的送料过量、缠料问题。每个卷筒配套的承载滚轮采用标准608轴承作为转动核心，滚轮与轴承之间采用压装配合，配合公差控制在过渡配合区间，既保证轴承外圈与滚轮同步转动无打滑，又不会因过盈量过大导致轴承转动卡滞，压装过程中需注意轴承端面受力均匀，避免保持架变形影响转动顺滑度。滚轮安装座预留了标准3mm螺钉安装孔，可直接固定在打印机外壳顶部的安装平面上，安装座的孔位间距适配多数桌面级3D打印机外壳的顶部加强筋位置，无需额外打孔改造即可完成固定，安装后料卷中心高度与打印机挤出机进料口的高度差控制在合理区间，送料路径的弯折角度小于15度，最大程度降低送料阻力。结构底部预留了微调间隙，可根据实际安装平面的平面度误差调整滚轮的平行度，避免料卷转动过程中出现轴向窜动，滚轮表面做了圆弧过渡处理，不会刮伤耗材卷的外包装层，也不会在耗材表面产生压痕影响打印成型质量。整体结构采用分体式设计，单个零件的尺寸均控制在桌面级3D打印机的常规打印行程范围内，用户可自行打印组装，组装过程无需特殊工装，仅需配套对应规格的螺钉即可完成装配，装配后整体承载能力可满足1.5kg以内耗材卷的使用需求，长期使用过程中轴承部位可定期加注少量润滑脂降低转动噪音，适配长时间连续打印的工况需求。
