44mm规格QI标准无线充电线圈结构设计

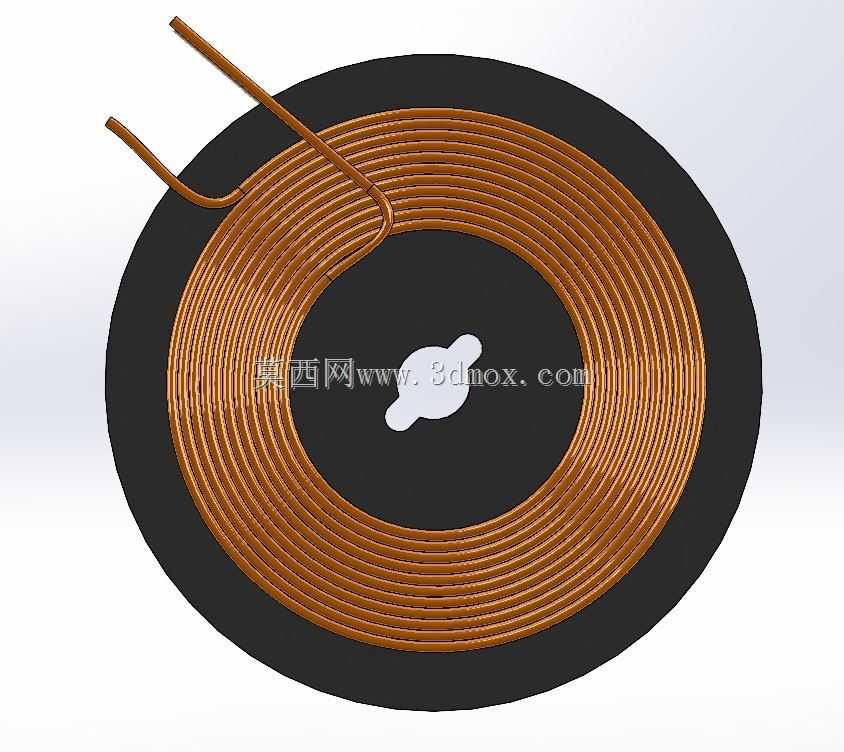

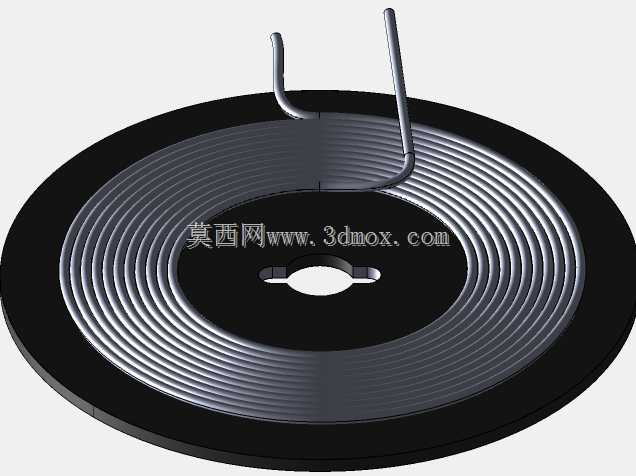

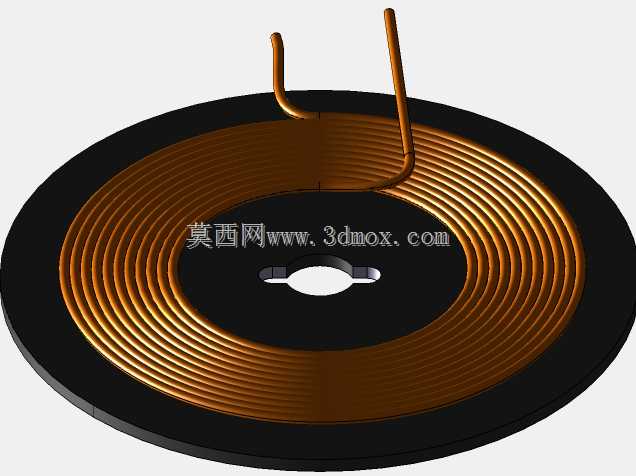

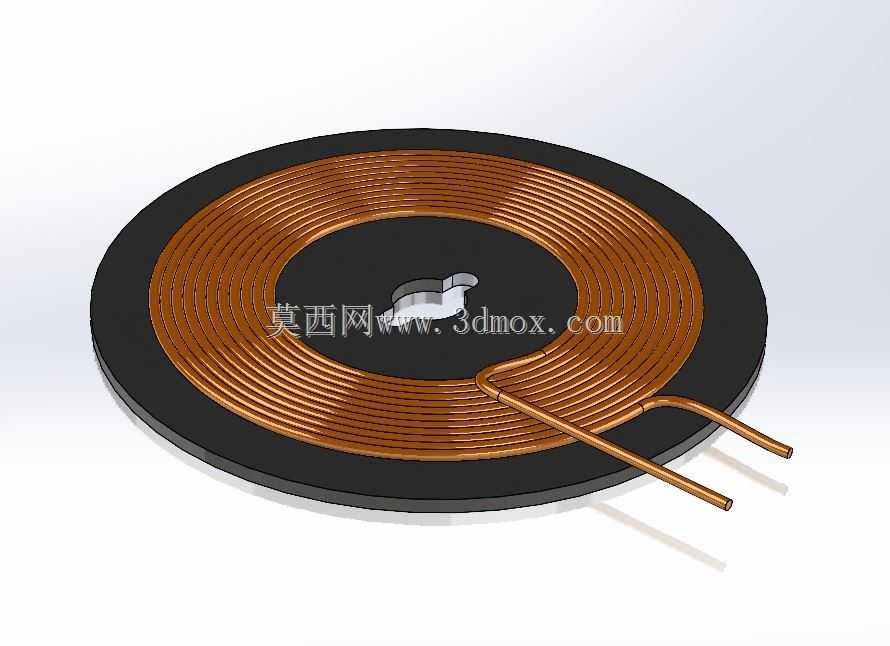

日常接触的桌面无线充电板、车载无线充电支架、嵌入式家具充电模块中，这类44mm外径的平面螺旋线圈是核心的能量耦合部件，承担着发射端交变磁场构建的核心作用，直接决定了无线充电过程中的能量传输效率、对位容错范围与工作温升表现。设计这类线圈时，首先要匹配QI标准的工作频率区间，通过调整线圈的匝间距、线径与绕制层数，把线圈的等效电感量、交流内阻控制在协议要求的参数范围内，避免出现驱动电路谐振失配导致的效率骤降、发热异常问题。这款线圈采用多股漆包铜线绕制，相比单股粗铜线能有效降低高频工作下的集肤效应损耗，线圈中心预留的定位孔用于匹配磁片的中心定位柱，组装时能保证线圈与背面隔磁片的同轴度，避免磁路偏移带来的漏磁增加。线圈整体外径控制在44mm，适配市面上绝大多数5W到15W功率段的无线充电发射端壳体安装空间，底部的黑色基材是耐高温的绝缘背胶层，既可以固定线圈绕制形态避免匝间位移，也能在组装时直接贴合在隔磁片表面，省去额外的固定结构。线圈引出的两个引脚做了平直延伸处理，长度预留了焊接余量，方便生产时直接插接或焊接到驱动电路板的焊盘上，不需要额外做引脚整形。从安装边界来看，线圈整体厚度控制在2mm以内，配合0.2mm左右厚度的隔磁片，整体堆叠厚度不会超过2.5mm，能适配超薄型无线充电产品的内部空间要求，绕制时特意将最外圈与最内圈的匝间距做了均匀化处理，保证线圈表面的磁场分布尽量均匀，让接收端在一定偏移范围内依然能维持稳定的充电功率，不会出现轻微移位就断充的问题。实际选型时，这类线圈需要搭配对应厚度的锰锌铁氧体隔磁片使用，一方面屏蔽线圈背面的交变磁场，避免金属壳体产生涡流发热，另一方面引导磁力线向接收端方向集中，提升耦合系数，建模过程中完全参照实物样本的尺寸还原，每一圈铜线的排布、引脚的弯折角度都和实际样品保持一致，能直接用于无线充电产品的结构堆叠验证、干涉检查，也可以作为同类线圈设计的参考基准，帮助结构工程师在产品开发前期快速完成内部空间布局，评估线圈与周边结构件的安全距离，避免出现磁场干扰其他元器件的问题。
