履带行走系统支撑托辊结构设计

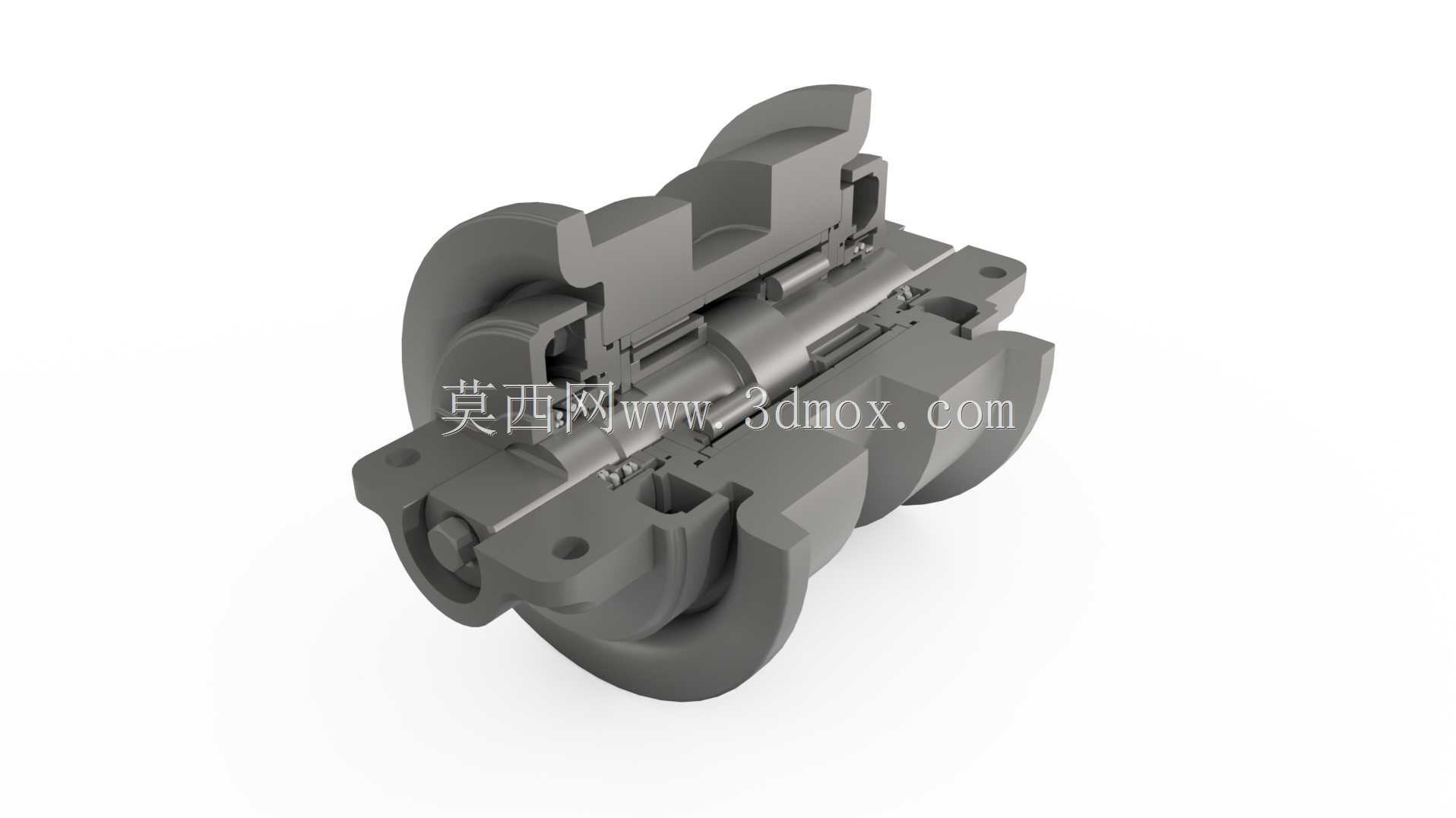

履带式行走机构广泛应用于重型工程机械、农用作业机械、特种履带车辆等场景，托辊作为履带行走系统的核心承重部件，直接承担履带上部的垂向载荷，避免履带因自重下垂量过大出现脱轨、跳动、异常磨损等问题，保障行走过程中履带的张紧状态与运行平顺性。该托辊采用剖分式辊体结构，两侧设置带安装孔的一体式支座，可直接通过螺栓固定在行走架的对应安装平面上，安装孔位的中心距、孔径尺寸匹配常规重型履带设备的安装边界，无需额外加工转接支架即可完成装配，降低现场安装的适配成本。内部采用阶梯式轴系布局，轴径沿载荷传递方向做变径处理，在承重受力段加大轴径提升抗弯截面模量，两端配合密封结构与滚动支撑组件，既可以承受履带运行带来的径向冲击载荷，也能抵御作业环境中泥沙、粉尘的侵入，延长部件的维护周期。辊体的外轮廓采用与履带链板内侧匹配的圆弧曲面，曲面弧度贴合履带板的接触区域，运行过程中可对履带起到横向限位作用，避免设备转向、颠簸时履带出现横向窜动。设计过程中充分考虑了重载工况下的受力变形问题，辊体与支座的过渡位置设置了加强筋结构，在不额外增加整体重量的前提下提升结构刚性，避免长期受交变载荷出现焊缝开裂、结构变形等失效问题。两端的密封结构采用组合式迷宫密封设计，配合内置的润滑储油腔，可在长时间连续作业过程中保持内部支撑组件的润滑状态，减少日常维护的注油频次。该托辊的整体轴向尺寸、辊体直径均适配大节距重型履带的安装空间，安装支座的底面为精加工平面，装配时可保证与行走架安装面的贴合度，避免局部应力集中导致的支座断裂问题，同时轴端的固定结构采用防松设计，可承受设备在泥泞、颠簸、大坡度作业场景下的持续振动，不会出现轴端紧固件松脱的故障。
