汽车车身钣金矫直用多齿定位工装

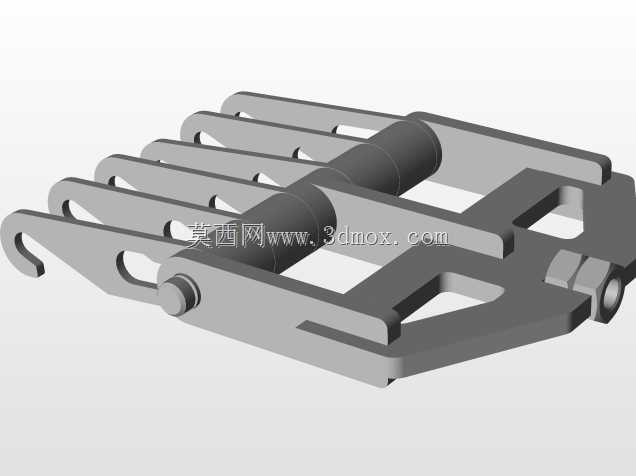

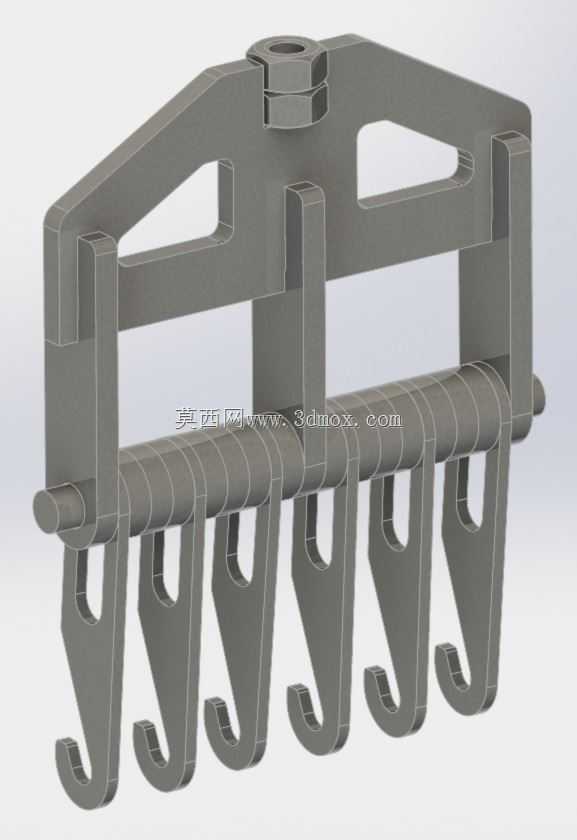

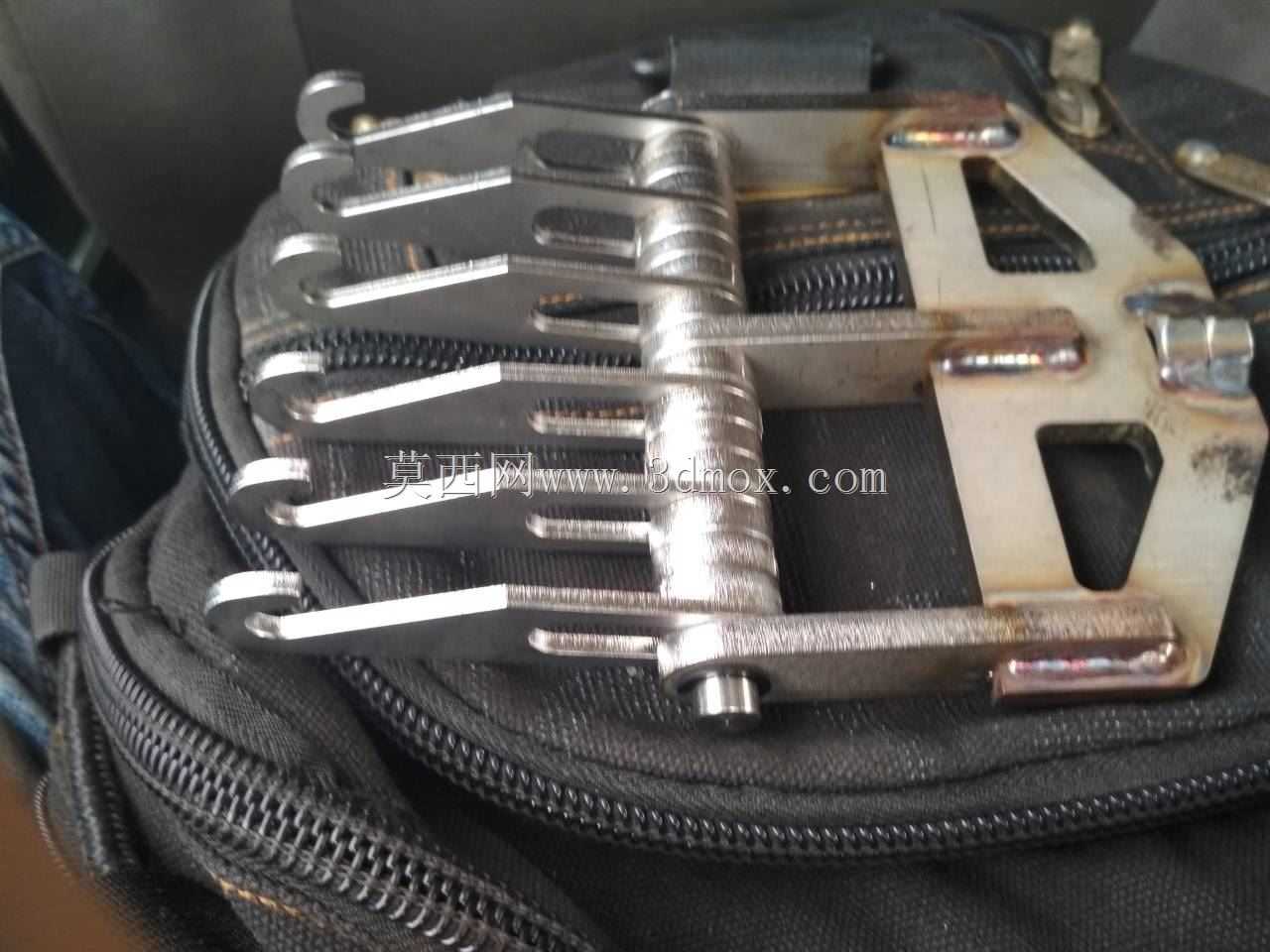

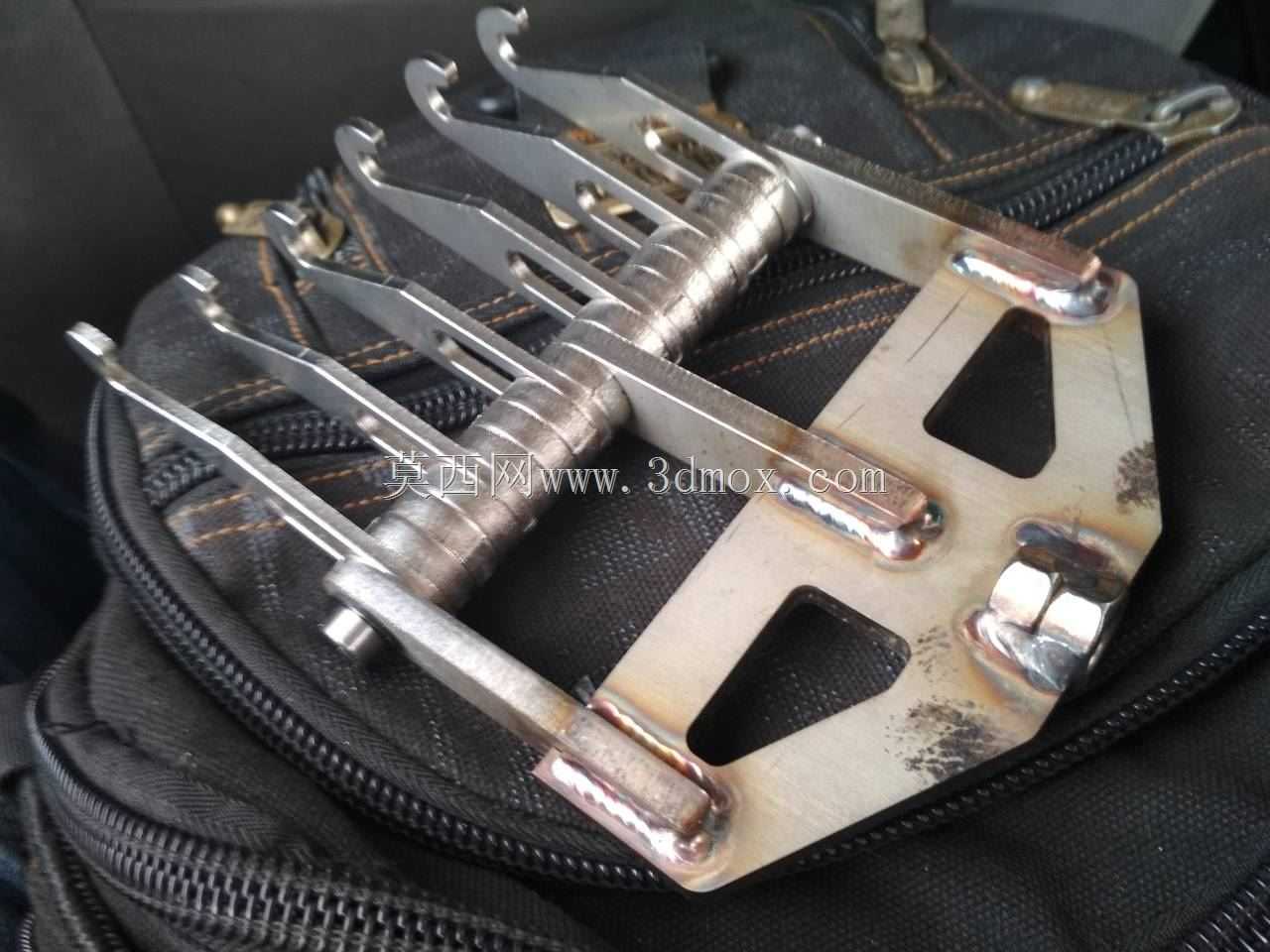

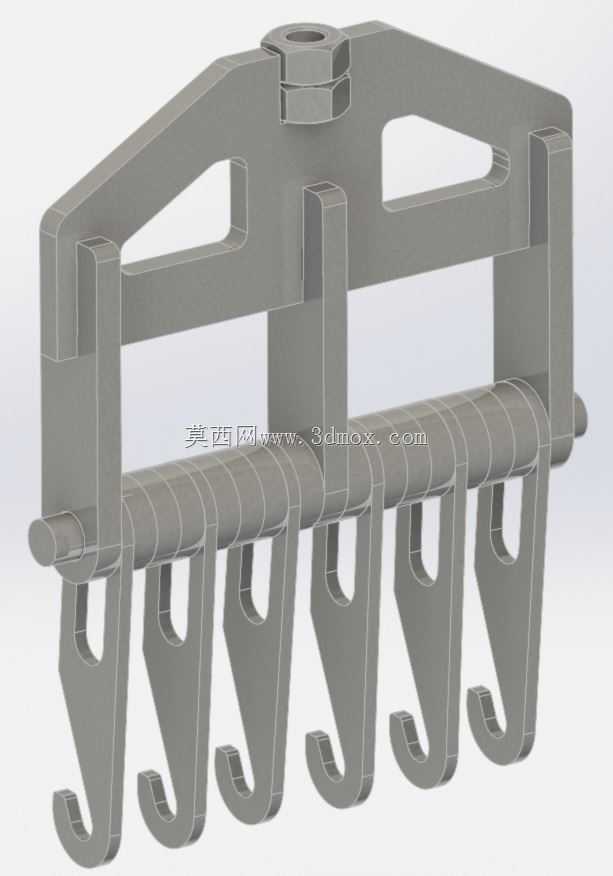

在汽车车身维修作业场景中，车身覆盖件受碰撞产生的凹陷、形变修复一直是钣金工序的核心环节，传统单点拉拔工具在处理长条状、多段连续形变的钣金区域时，往往需要反复更换拉拔点位，不仅作业效率偏低，还容易因单点受力过大造成钣金二次拉伸变形，破坏原有金属板材的应力分布。这款多齿定位矫直工装，正是针对这类连续形变钣金修复场景开发的专用作业工具。从结构设计来看，工装主体采用镂空式三角承力基座，基座上通过销轴铰接多组独立的钩状卡齿，每片卡齿可绕销轴独立小范围转动，能够自适应不同弧度的车身钣金曲面，保证每个卡齿都能与钣金表面的拉拔点位充分贴合，避免单点虚接造成的受力不均。基座中部设置带防滑滚花的握持轴段，既可以作为手动作业时的持握部位，也可以外接拉拔动力装置，适配手动拉拔、气动拉拔等不同作业模式。卡齿端部采用圆弧过渡的钩型设计，接触钣金的端面做了倒角处理，不会在拉拔过程中刮伤钣金基材表面，减少后续打磨找平的工作量。镂空的基座结构一方面降低了工装整体自重，长时间手持作业不易产生疲劳，另一方面也为作业人员观察卡齿与钣金的贴合状态提供了可视空间，便于实时调整卡齿排布位置。在安装边界适配性上，多组卡齿的展开宽度覆盖了常见车身门板、翼子板、引擎盖等覆盖件的常规形变区域宽度，不需要额外拼接辅助工装即可完成单道次多点位同步拉拔，作业时可根据形变区域的实际长度，选择对应数量的卡齿与钣金点位连接，同步施加拉拔力，让形变区域的金属板材均匀受力复位，相比单点拉拔能更好地还原车身原有曲面弧度，减少钣金修复后的波浪纹、应力集中等问题。铰接式的卡齿连接结构，也让工装能够适配平面、小弧度曲面、折边附近等不同位置的矫直作业，不需要针对不同部位更换专用工具，在事故车维修、车身翻新等场景下，能够有效缩短钣金矫直工序的作业时长，提升修复后车身钣金的形位精度。
