航空Klixon型电路断路器三维结构设计

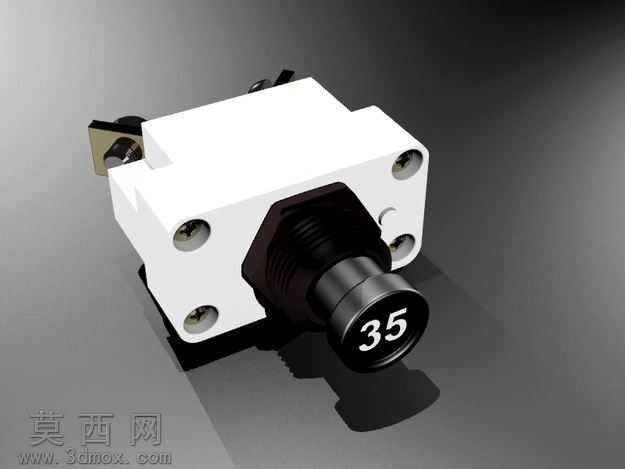

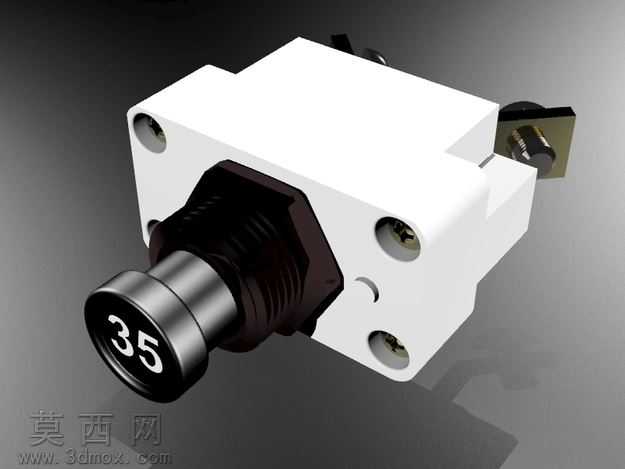

本模型为航空Klixon类型电路断路器的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，严格遵循航空低压电器的实际尺寸规范与装配逻辑，对断路器的每一处结构细节都进行了精准还原。模型主体分为操作端、壳体、接线端三大核心模块：操作端的旋钮部件做了精细化建模，表面的数字标识通过纹理映射实现清晰呈现，旋钮与壳体衔接的螺纹结构采用螺旋扫描特征生成，还原了真实的螺纹牙型与旋合间隙，保证装配关系的合理性；白色绝缘壳体部分通过拉伸、切除、孔特征阵列等操作完成，壳体上的安装定位孔、工艺凹槽都按照实物比例复刻，壳体边缘做了符合工业设计规范的圆角过渡处理，避免尖锐棱角的结构出现，还原航空器件的工艺特征；侧方的接线端子模块还原了接线片、紧固螺母的结构细节，端子与壳体的嵌合结构做了干涉检查，确保各部件装配后无结构冲突。材质与渲染阶段，针对不同部件的物理属性分配了对应材质：操作旋钮的金属部分采用镀铬金属材质，调整了反射粗糙度与高光参数，还原金属部件的哑光金属质感；黑色旋钮端面采用哑光工程塑料材质，表面数字标识做了凹凸贴图处理，模拟激光刻字的视觉效果；白色壳体采用航空级阻燃热固性塑料材质，调整了漫反射颜色与轻微的颗粒质感，还原绝缘壳体的真实触感；接线端子的导电部分采用紫铜材质，紧固部件采用镀锌钢材材质，不同材质的色彩与质感区分清晰。渲染阶段采用三点布光方案，主光源模拟工业摄影的柔光效果，辅光源补全暗部细节，轮廓光勾勒模型边缘结构，最终渲染图清晰展现了断路器的整体造型与结构层次。设计过程中充分考虑了航空断路器的功能特性，对内部脱扣机构的预留安装空间、操作行程的结构余量都做了合理的结构规划，模型可用于航空电气系统的装配仿真、教学演示、产品结构验证等场景，所有特征均保留可编辑参数，支持后续的结构修改与工程图导出。
