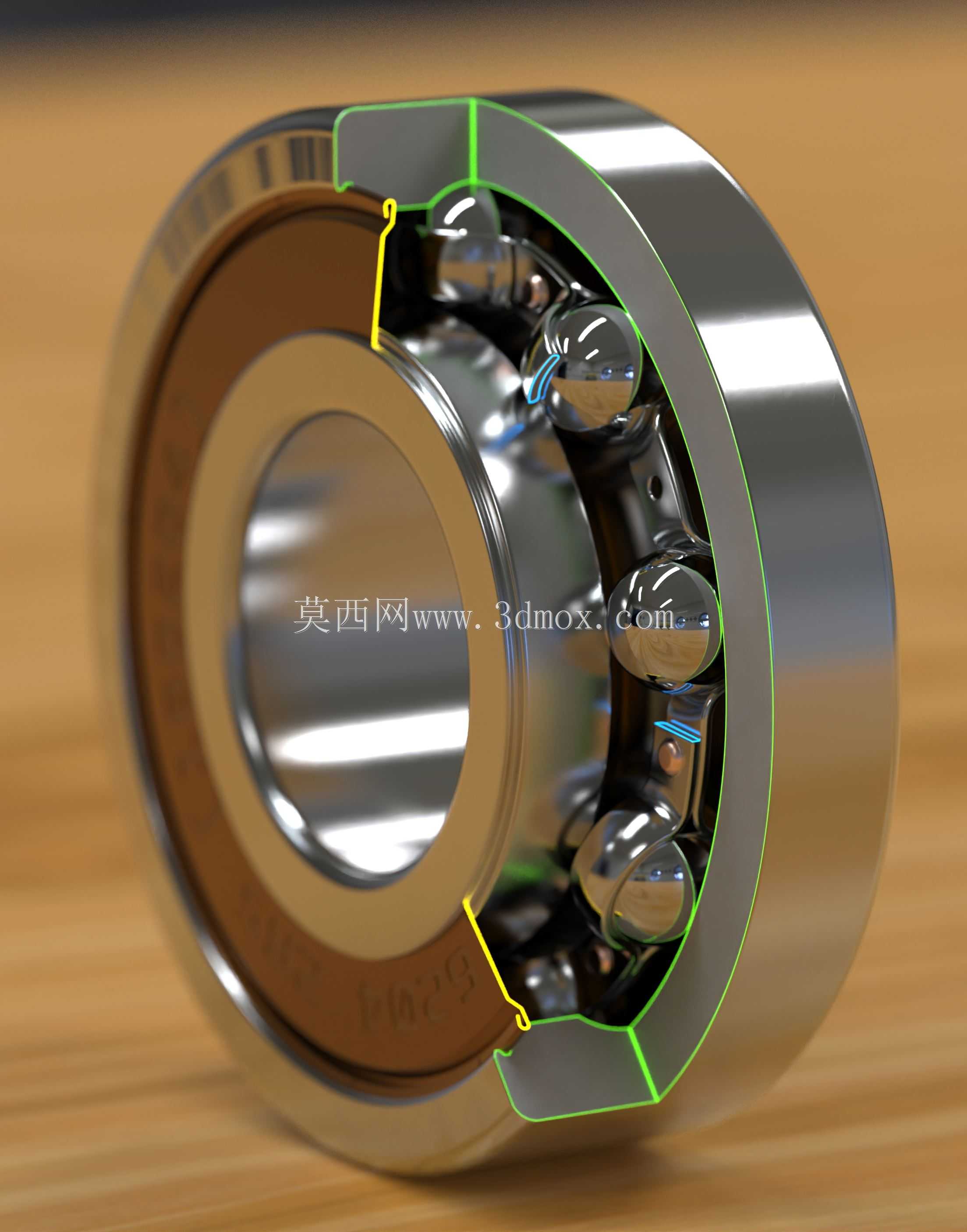

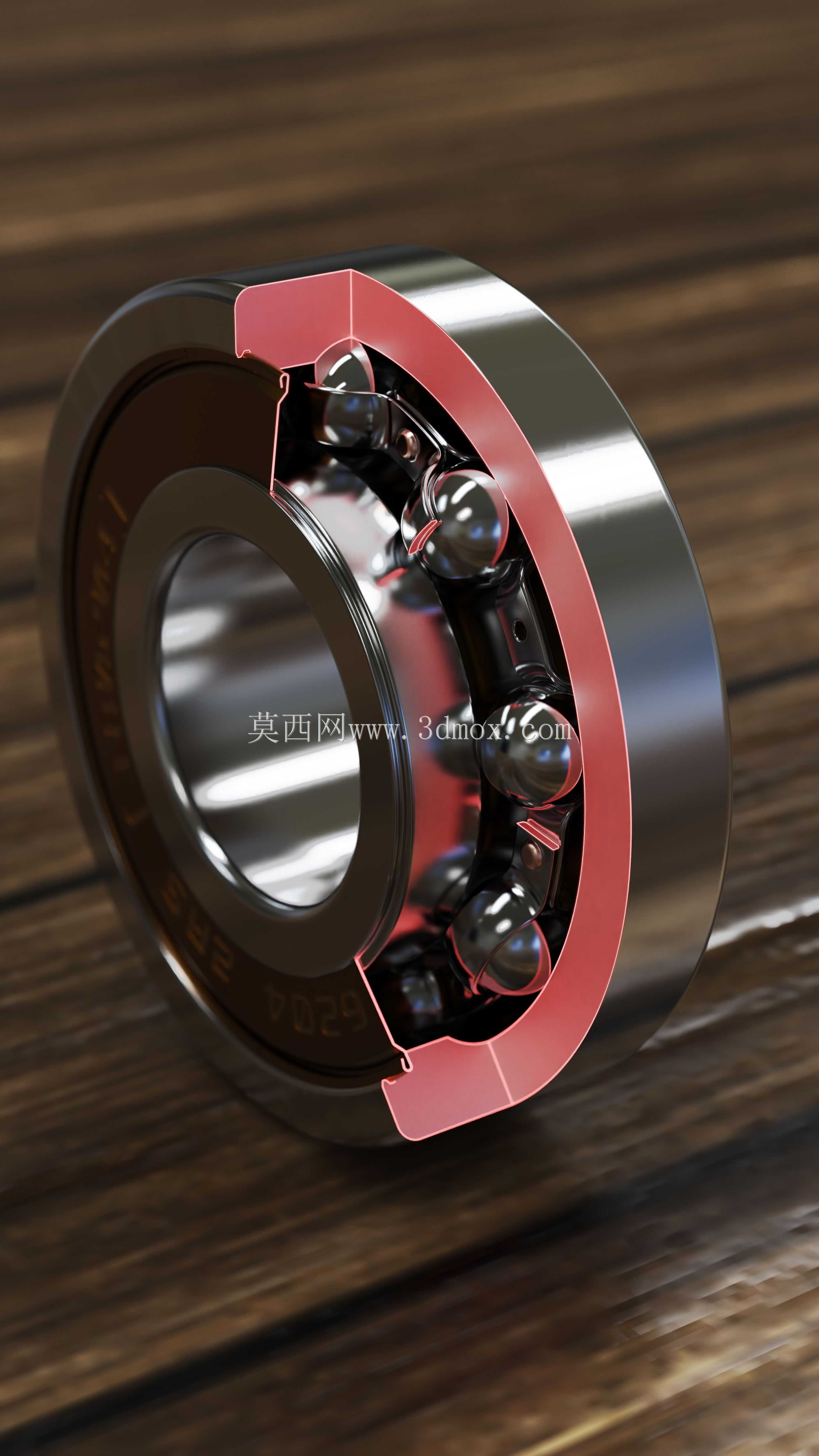

双面密封深沟球滚动轴承结构展示

在各类需要低摩擦旋转支撑的传动场景中，这类带双侧接触式密封的深沟球轴承是应用覆盖极广的基础零部件，从中小型电机输出轴、家用传动设备、轻工输送线辊筒，到普通机床的辅助传动轴、农用机械的旋转铰接位，都能见到它的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的径向摩擦系数控制在极低水平，同时兼顾一定量的双向轴向载荷承载能力，避免轴系运转时出现径向窜动与轴向偏移，保障整套传动机构的运转同轴度。

从结构设计逻辑来看，该轴承采用双半内圈？不，是标准深沟球的一体式内外圈滚道设计，滚道曲率与钢球曲率经过匹配优化，保证钢球在滚道内接触应力分布均匀，不会出现局部应力集中导致的早期点蚀失效。两侧的橡胶密封件采用双唇口结构，内唇口贴合内圈的密封槽位，外唇口卡入外圈的密封卡槽，既可以阻挡外部环境中的粉尘、水汽、切削碎屑进入轴承内部的润滑脂腔，也能避免轴承内部填充的润滑脂在运转过程中向外泄漏，减少日常维护时的补脂频次，适配那些不方便频繁拆解维护的安装工位。

做三维结构设计时，要特别注意它的安装边界尺寸：内圈与轴的配合通常选过渡配合，不能过盈量太大否则会导致内圈胀大，挤压钢球导致预紧力过大、运转温升过高，也不能间隙过大否则内圈会和轴出现相对滑动，磨损失配。外圈与轴承座孔的配合要根据载荷方向调整，如果是内圈旋转、外圈固定的常规工况，外圈可以选稍松的过渡配合，方便后期拆装更换。轴承的轴向定位通常靠轴肩与孔肩实现，要注意轴肩与孔肩的高度不能超过轴承内、外圈的倒角尺寸，否则安装时会出现轴承无法贴紧定位面的问题，同时要预留密封件的避让空间，不能让轴肩摩擦到密封唇口，否则会快速磨损密封件导致密封失效。

钢球的排布采用均匀等分的保持架分隔，保持架采用浪形冲压结构，既能把每颗钢球隔开避免钢球之间直接接触摩擦，又能在轴承运转时引导钢球在滚道内顺畅滚动，不会出现钢球卡滞的问题。这类轴承的极限转速受密封件线速度限制，相比开式同型号轴承转速稍低，但胜在防护能力强，在多尘、有少量喷淋的工况下使用寿命远高于开式轴承，选型时要根据实际工况的转速、载荷、环境洁净度综合判断，不能盲目追求高转速参数而忽略密封防护的必要性。
