迷你ITX工业主板透明防护壳体结构设计

　　这款迷你ITX工业主板外壳，是针对小尺寸工业控制主板开发的防护承载结构，主要适配嵌入式工业控制、边缘计算节点、小型工控终端这类对安装空间有严格限制的应用场景。在工业现场的设备控制柜内部、自助终端设备的内嵌控制单元、小型数据采集站的部署场景中，这类小尺寸主板的防护一直是结构设计的难点——既要保证主板安装稳固，又要兼顾接口外露对接的便利性，同时还要满足散热、电磁屏蔽的基础要求，这款壳体的设计正是围绕这些实际工程需求展开。

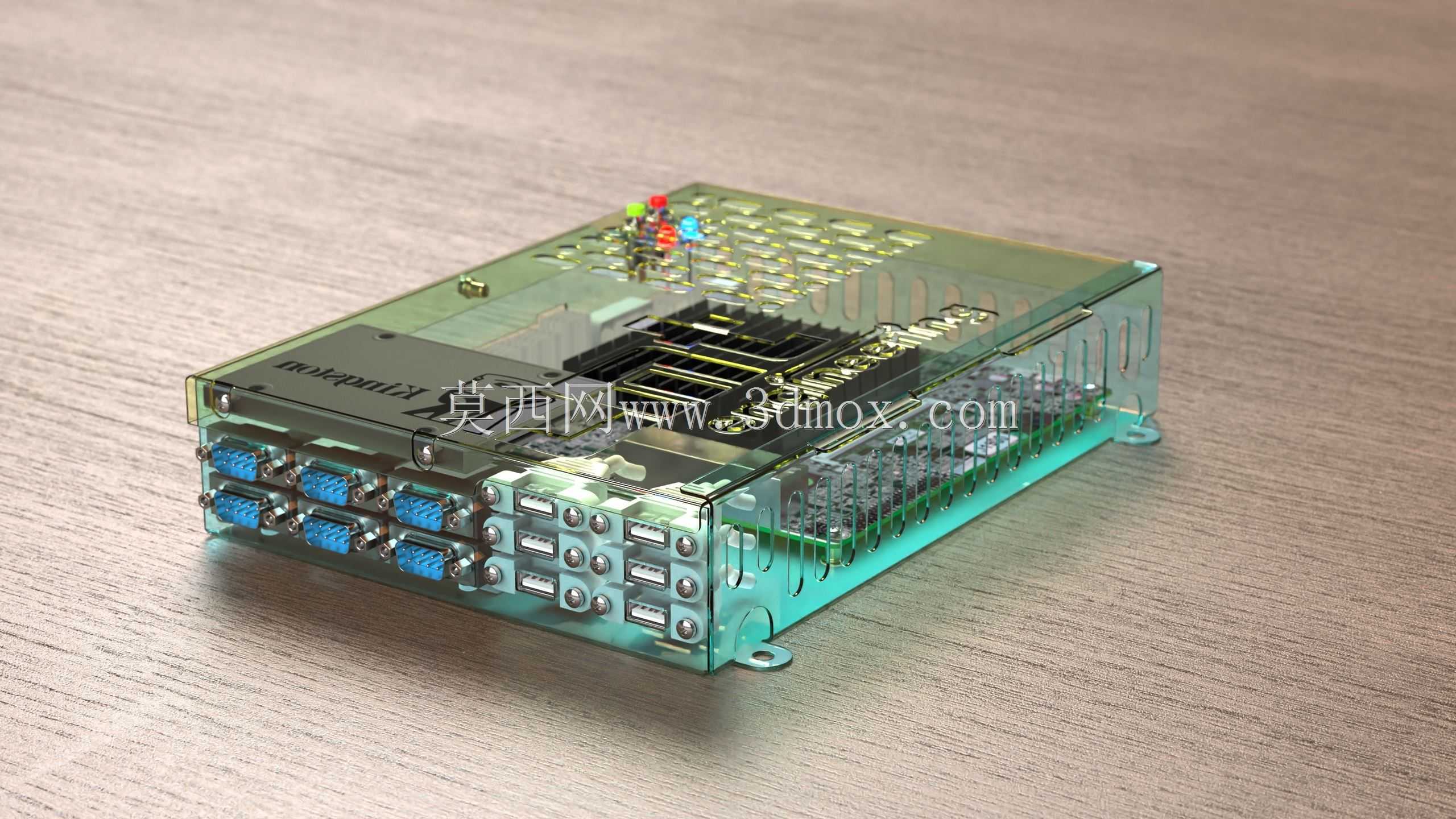

　　从结构设计思路来看，壳体采用上下分体式装配逻辑，上盖选用半透明PC材质，一方面可以在不拆解壳体的情况下直接观察主板上的指示灯状态、扩展模块插接情况，方便现场运维人员快速排查设备运行故障，另一方面PC材质的抗冲击性能可以满足工业场景下的常规磕碰防护需求，避免现场施工、设备搬运过程中异物砸损主板元件。下壳主体采用金属材质折弯成型，兼顾结构强度与电磁屏蔽效能，能够阻隔工业现场复杂电磁环境对主板运行的干扰，减少信号丢包、运行卡顿这类电磁兼容问题。

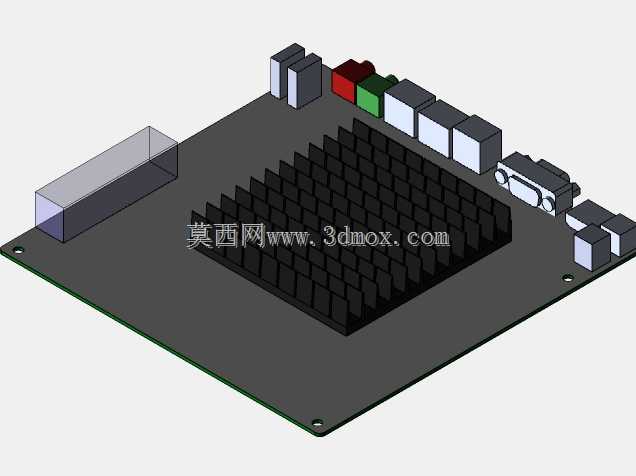

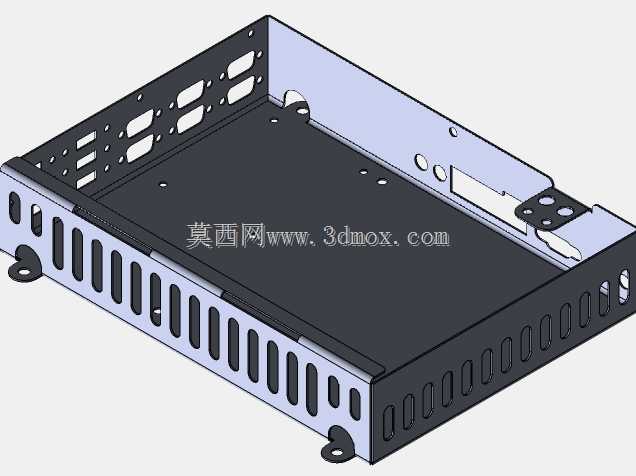

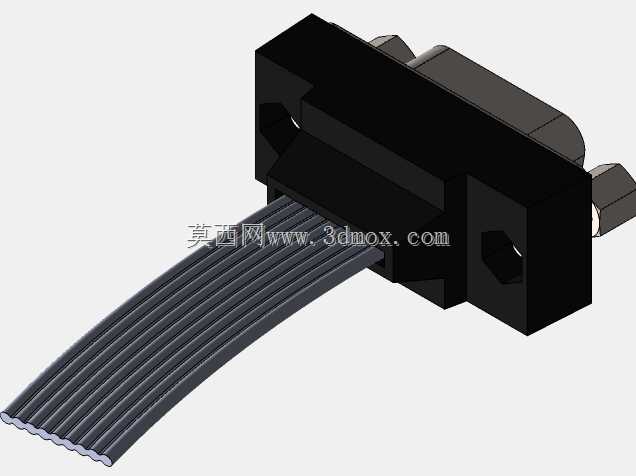

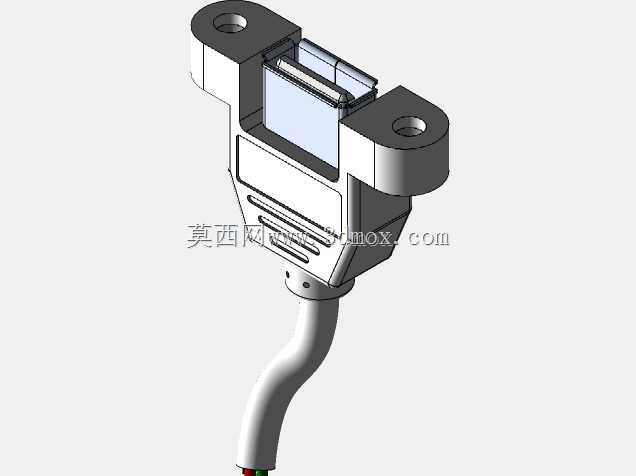

　　接口端的开孔设计完全匹配对应型号主板的接口布局，从实物结构可以看到，壳体侧面对应位置预留了多组串口、USB接口、显示接口的精准开孔，开孔边缘做了钝化卷边处理，既可以避免装配时割伤线材、划伤操作人员，也能保证外接插头对接时无结构干涉，插头插入后不会被壳体边缘顶住导致接触不良。壳体底部预留了带固定孔的安装支脚，支脚位置经过尺寸校核，既可以适配桌面平放的防滑脚垫安装，也能直接通过螺丝固定在工控设备的内部安装梁上，或者适配DIN导轨安装卡扣的加装，满足不同安装场景的固定需求。

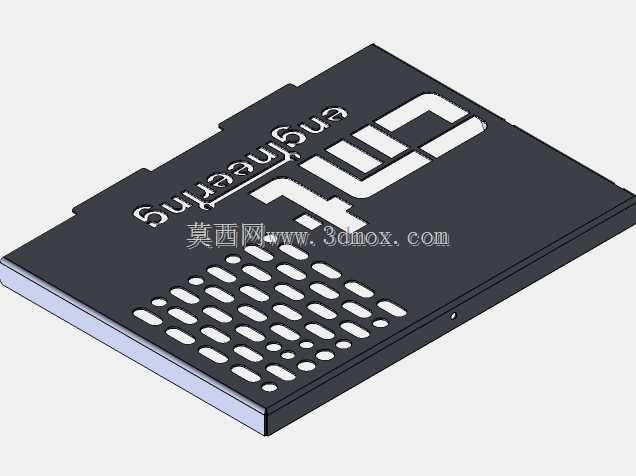

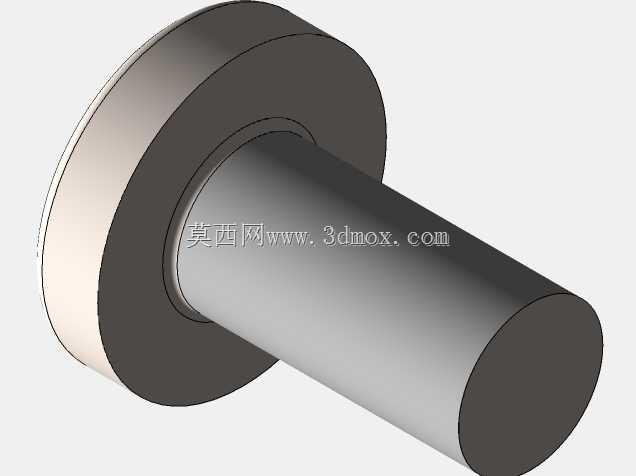

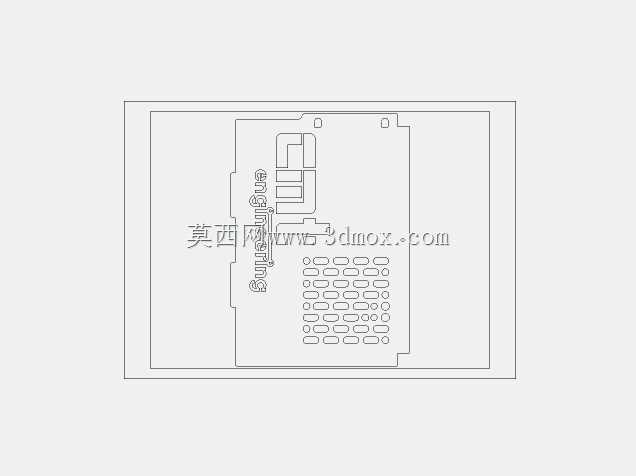

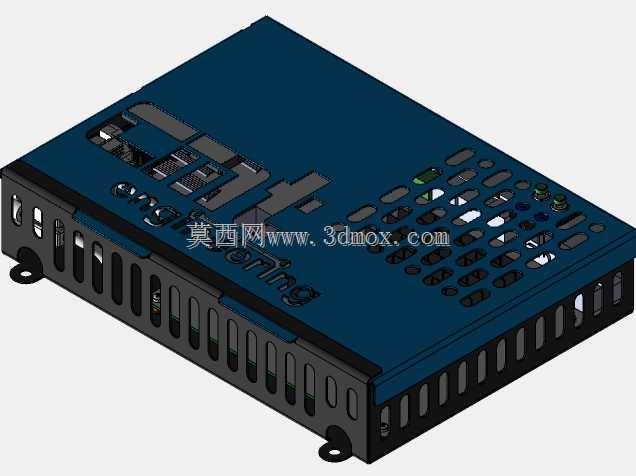

　　散热设计上，壳体上盖对应主板CPU、内存这类高发热元件的位置预留了阵列式通风孔，通风孔的开孔率经过平衡设计，既保证空气流通带走热量，又不会因为开孔过大降低壳体的结构强度、让大尺寸异物进入壳体内部触碰主板元件。壳体内部预留了主板固定铜柱的安装位，铜柱高度经过测算，保证主板装入后底部与下壳之间留有足够的走线空间，主板背面的焊接元件不会与下壳金属面直接接触造成短路，同时也给底部的空气对流留出了间隙，提升被动散热的效率。

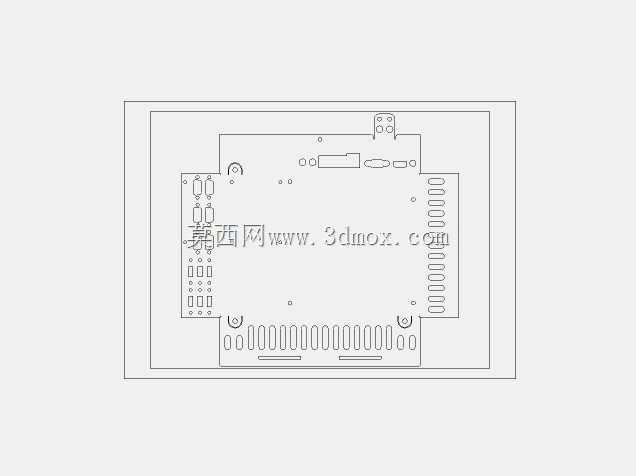

　　在安装边界的尺寸控制上，这款壳体严格贴合迷你ITX主板的标准尺寸规范，整体长宽尺寸仅比主板本身大出装配间隙与壳体壁厚占用的空间，不会额外占用过多安装位置，能够塞进空间非常紧凑的小型设备内部。壳体的壁厚选择兼顾了强度与空间利用率，金属下壳的壁厚控制在合理范围，既不会因为壁厚过薄导致装配时变形，也不会因为壁厚过厚压缩内部主板的安装空间。上盖与下壳的连接采用侧边卡扣加尾部螺丝固定的方式，日常维护时拆开尾部螺丝即可掀开上盖操作主板，不需要完全拆分整个壳体，提升运维效率，卡扣的定位设计可以保证上下壳装配时对齐精度，不会出现错位遮挡接口的问题。

　　从实际使用的角度来看，这类小型工业主板外壳的设计，核心是在极小的空间内平衡防护、散热、安装、运维多方面的需求，不同于消费级电脑机箱的设计逻辑，工业场景下的壳体不需要花哨的外观，更看重长期运行的可靠性、装配维护的便利性、对现场复杂环境的适配能力。这款壳体的透明上盖设计是比较贴合工业运维需求的细节，很多工业现场的设备安装位置比较局促，拆开外壳排查指示灯状态非常麻烦，透明上盖可以直接观察运行状态，大幅减少运维的工作量。同时金属下壳的接地设计预留了接地螺柱，可以直接连接设备的接地端，进一步提升电磁屏蔽效果与用电安全性，避免工业现场的静电、浪涌损坏主板元件。
