DC12V推拉式微型电磁锁结构设计

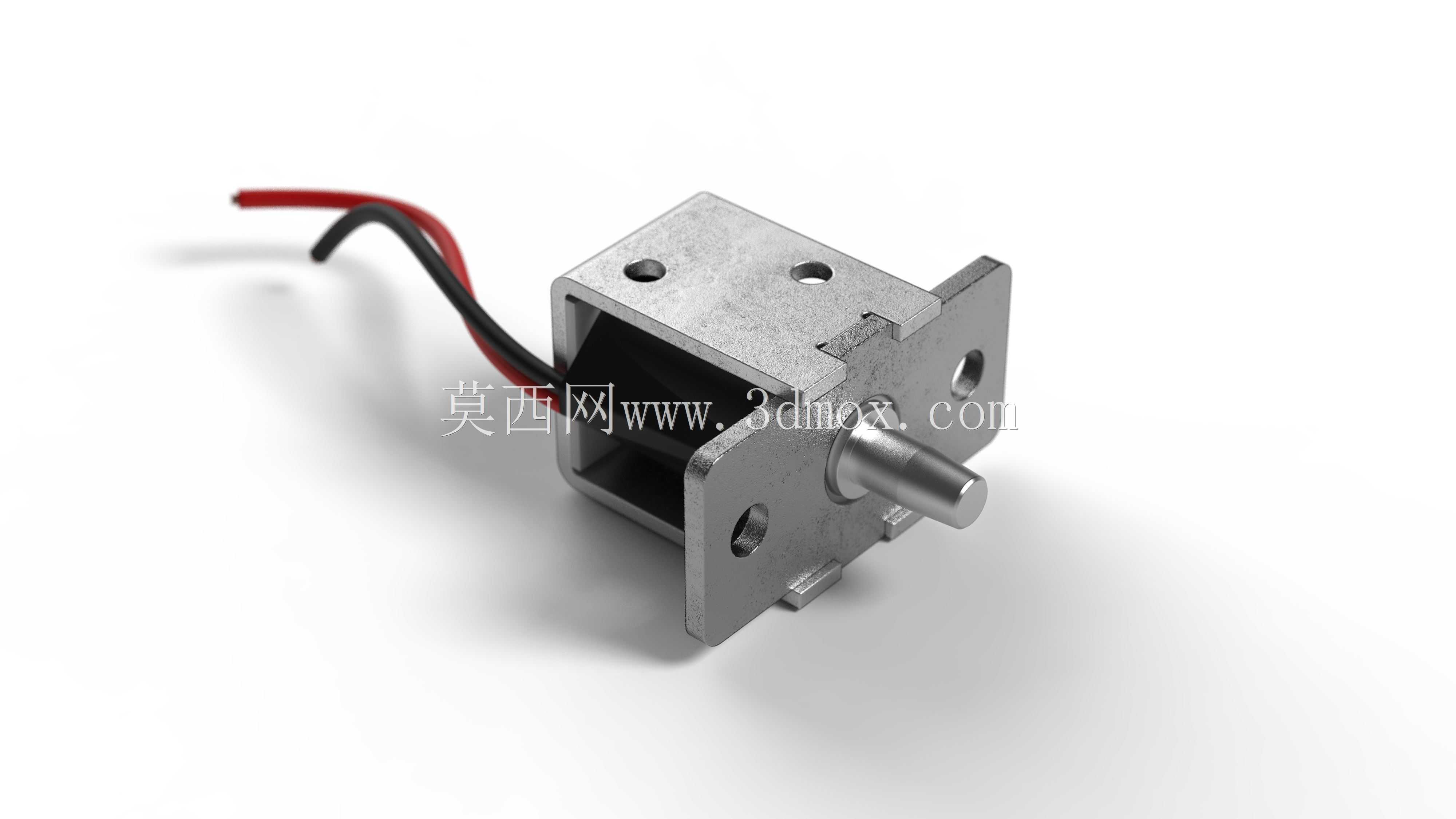

　　这款推拉式微型电磁锁的设计，最初是为了适配小型智能储物柜、共享寄存格口、桌面级设备安全门这类安装空间极度受限的场景，在做结构选型的时候，我们最先排除了常规尺寸的电磁锁体——常规锁体厚度普遍超过20mm，装在壁厚仅1.2mm的薄钢板格口门上会突出一大截，既影响外观也容易在开合过程中剐蹭内部存放的物品，最终敲定的4.5mm锁舌行程版本，刚好能在保证锁止可靠性的前提下，把整体安装厚度控制在15mm以内，适配绝大多数薄型安装面板的需求。

　　从功能逻辑上看，这款锁属于通电缩回型的螺线管执行结构，给线圈通入DC12V额定电压时，动铁芯在电磁力作用下克服内部复位弹簧的预紧力向后回缩，锁舌收入锁体内部，此时门体可以自由开合；断电状态下复位弹簧推动动铁芯伸出，锁舌卡入门框对应的锁止孔位，实现被动锁止，这种设计的优势在于常态下不需要持续供电维持锁止状态，只有解锁瞬间需要消耗功率，额定工作电流0.54A，单次解锁通电时间控制在1秒以内的话，整体功耗非常低，适配电池供电的低功耗智能设备场景，比如共享充电宝柜、快递自提格口这类靠内置电池供电的设备，不会因为锁具频繁动作快速耗尽电量。

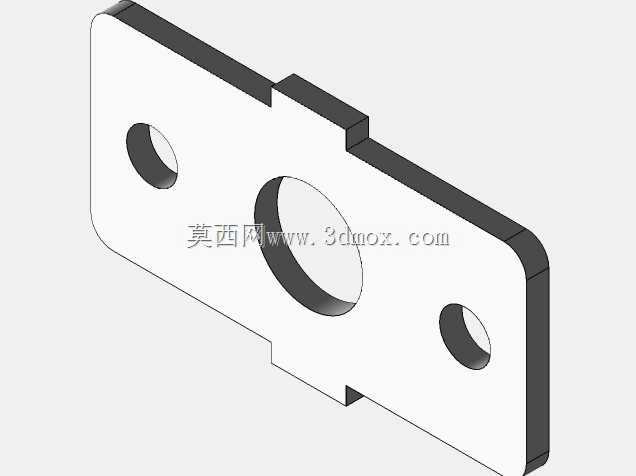

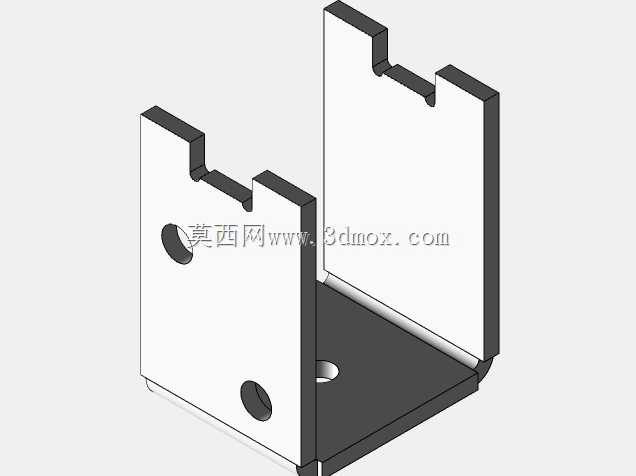

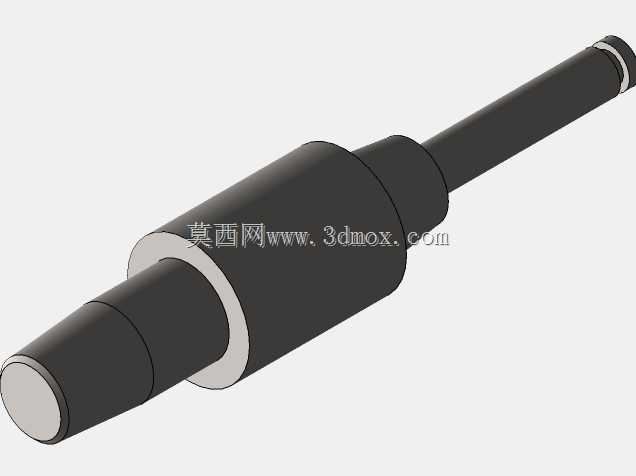

　　在结构设计细节上，锁体外壳采用镀锌钢板冲压折弯成型，边角做了R0.8的圆角处理，避免安装过程中割伤操作人员的手部，同时冲压成型的壳体一致性好，批量生产时尺寸公差可以控制在±0.1mm以内，不需要额外做二次机加工就能满足装配要求。前端的安装法兰设计了两个对称的φ3.2mm沉头安装孔，孔位中心距为18mm，沉头深度1.6mm，适配M3沉头螺丝安装，安装后螺丝头不会突出法兰平面，保证锁体和安装面完全贴合，不会出现因为安装间隙导致的锁体晃动问题。锁舌采用不锈钢材质车削成型，表面做了抛光处理，粗糙度达到Ra1.6，伸出时和锁孔的配合间隙控制在0.2mm以内，既不会因为间隙过大出现锁止晃动，也不会因为公差累积导致锁舌卡滞无法正常伸出。

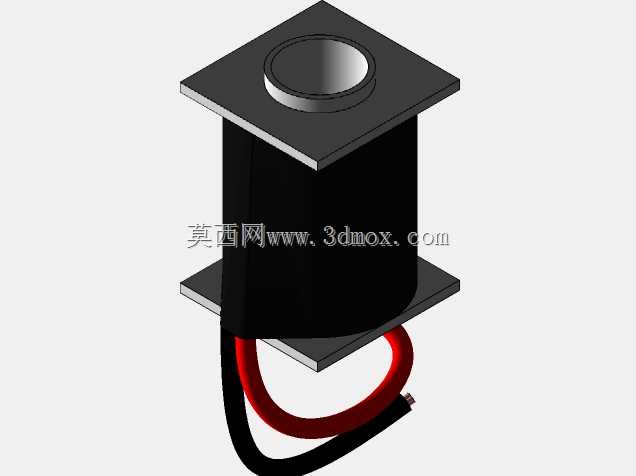

　　安装边界的考量上，设计时特意将出线位置设置在锁体尾部的侧面，而不是正后方，这样锁体贴墙安装时不需要在墙体或安装板上预留额外的走线槽，导线可以顺着侧面的缝隙引出，进一步压缩安装所需的纵深空间，导线采用红黑两色的22AWG多股铜芯线，红色接正极黑色接负极，线长预留150mm，足够接到附近的控制板接线端子上，不需要用户额外延长接线。内部的线圈骨架采用耐高温PBT材质注塑成型，漆包线采用180级耐高温聚酯亚胺漆包线，长时间通电也不会出现线圈过热烧毁的问题，内部的动铁芯和静铁芯之间设置了0.1mm厚的铜质隔磁环，避免断电后剩磁吸合导致锁舌无法正常弹出复位，复位弹簧采用304不锈钢弹簧钢丝绕制，预紧力设置为2N，既可以保证锁舌可靠伸出卡入锁孔，也不会因为弹簧力过大导致解锁时需要的电磁力过高，增加线圈的功耗。

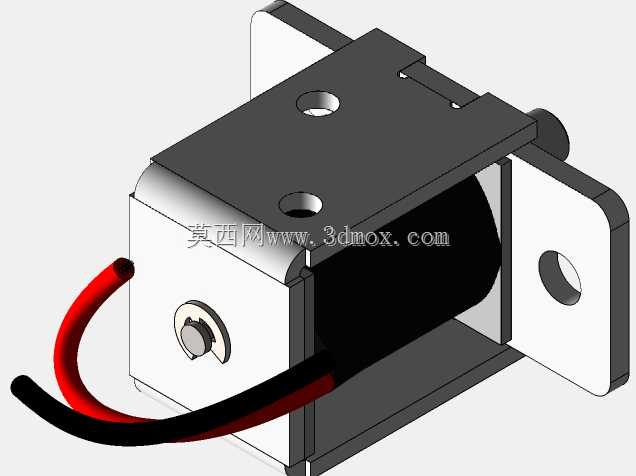

　　实际应用中，这款锁除了用在小型储物柜上，还可以适配小型设备的安全门、抽屉电控锁、智能玩具的锁止结构、实验仪器的舱门锁紧等场景，因为锁体本身没有外露的机械锁孔，非法撬动的难度比传统机械锁更高，配合控制板的身份验证逻辑，可以实现更高等级的安全防护。在建模过程中，所有的配合间隙都按照实际冲压和注塑生产的公差做了预留，装配体里可以直接模拟锁舌的伸缩动作，验证运动过程中是否存在干涉，比如锁舌缩回时会不会碰到线圈骨架，伸出时会不会超出法兰平面的设计位置，导线的出线位置会不会和安装结构产生剐蹭，这些细节都在模型里做了完整的还原，结构设计人员可以直接把这个模型嵌入到整体设备的装配体中，不需要重新测绘尺寸，就能快速完成整体的布局设计，检查安装孔位是否匹配、锁舌行程是否和门体的锁孔位置对应，提前发现设计中存在的干涉问题，减少后续打样验证的次数，缩短整体的研发周期。

　　做这类小型电控锁具的设计时，最容易忽略的就是剩磁和弹簧力的匹配问题，很多同类产品在测试时会出现断电后锁舌无法弹出的情况，就是因为隔磁结构设计不到位，或者弹簧预紧力设置过小，这款锁在设计时反复调整了隔磁环的厚度和弹簧的预压量，在0-60摄氏度的工作环境下都能保证可靠解锁和锁止，不会因为温度变化导致弹簧力变化或者线圈电阻变化影响正常工作。另外锁体的所有金属部件都做了防锈处理，外壳镀锌厚度达到8μm以上，锁舌采用不锈钢材质，在潮湿的环境下也不会生锈卡滞，适配南方高湿度地区或者半户外的使用场景，不会因为使用环境的影响缩短使用寿命。
