长行程台式夹持固定夹具结构

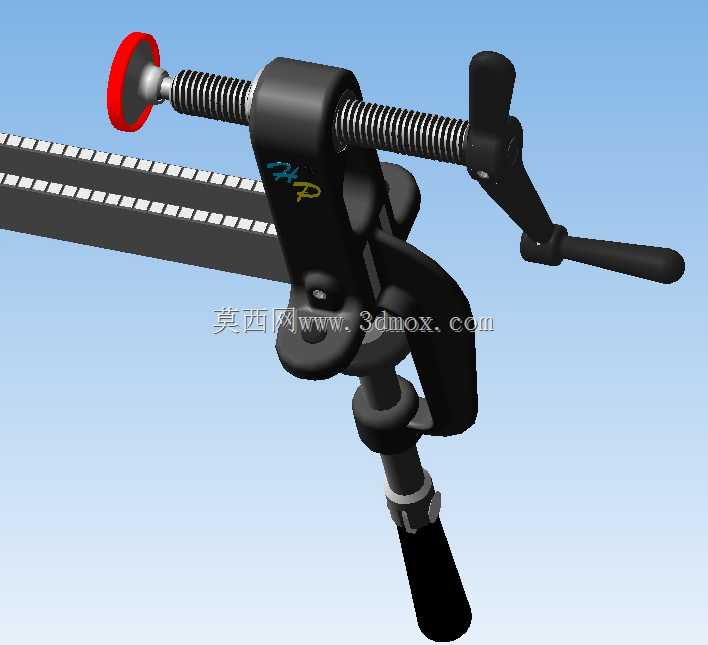

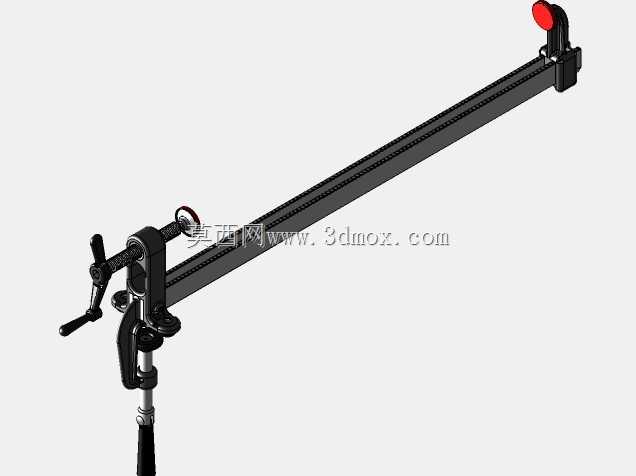

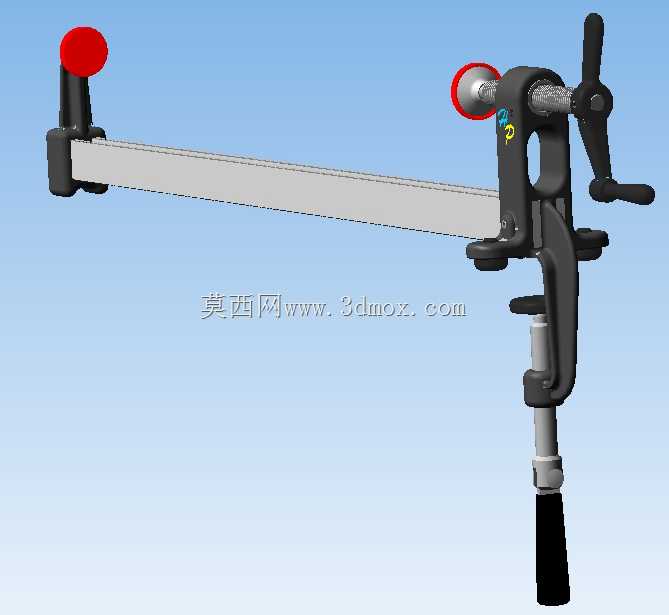

这款长行程夹持夹具主要面向机加工工位、木工装配、样品粘接固定等场景设计，可在台面上完成大跨度工件的夹持定位，解决普通小行程虎钳无法适配长尺寸工件装夹的痛点。从结构设计来看，主体采用C型夹座搭配长条形滑动导轨梁的组合形式，夹座可通过底部的锁紧结构固定在常规厚度的工作台边缘，无需额外打孔安装，适配多数车间现有工作台的装夹边界。滑动梁一端设置固定压头，另一端配合带摇柄的进给螺杆结构，转动摇柄即可带动活动压头沿梁身滑动，实现大范围内的夹持距离调节，压头端部采用软质接触端设计，避免夹持过程中划伤工件表面。梁身采用等截面矩形结构，保证大跨度夹持时的结构刚性，减少夹持受力后的形变偏移，夹座上额外设置的快锁手柄可在滑动梁位置粗调后快速锁定，再通过螺杆进给实现精准施压，兼顾调节效率与夹持稳定性。夹座侧面设置的辅助支撑结构可在夹持异形工件时提供额外的抵靠点位，避免工件装夹后出现偏转。设计过程中优先考虑了手动操作的施力合理性，摇柄的回转半径匹配普通人手操作的施力范围，端部的红色球形握把提升操作时的握持舒适度，长时间操作不易产生手部疲劳。整体结构的活动部件均预留了合理的配合间隙，避免加工误差导致的卡滞问题，同时各受力部位做了加厚处理，保证在额定夹持力下的结构强度，可满足常规金属件轻加工、木质部件胶合固定、电子元器件组装定位等多场景的装夹需求，安装时仅需将夹座开口卡入工作台边缘，转动底部锁紧手柄即可完成固定，拆卸调整位置也十分便捷，适合多工位轮换使用的小型加工车间、维修工位以及手工制作场景使用。
