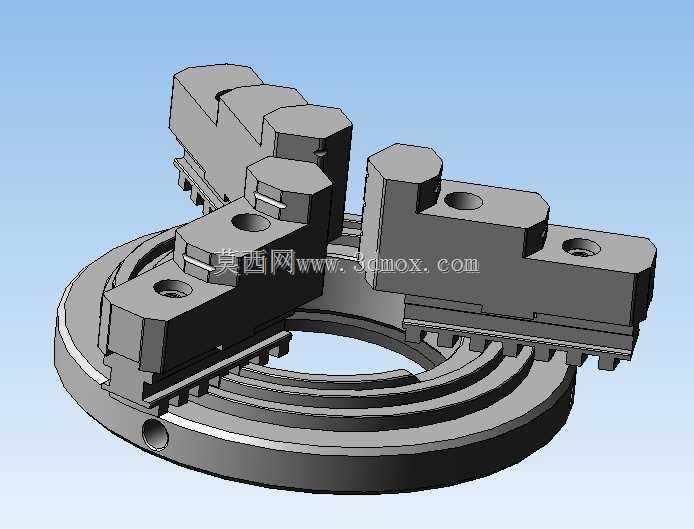

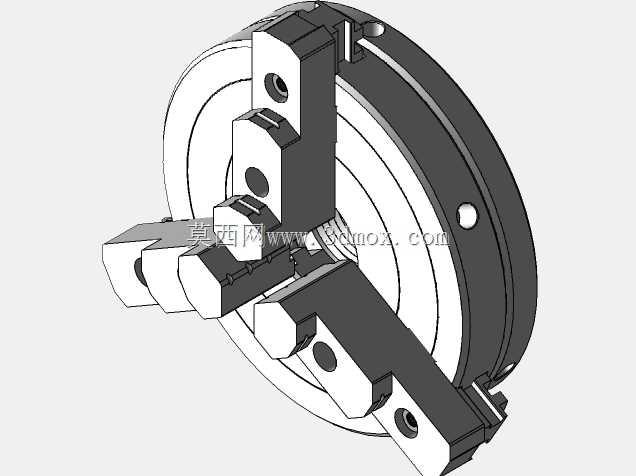

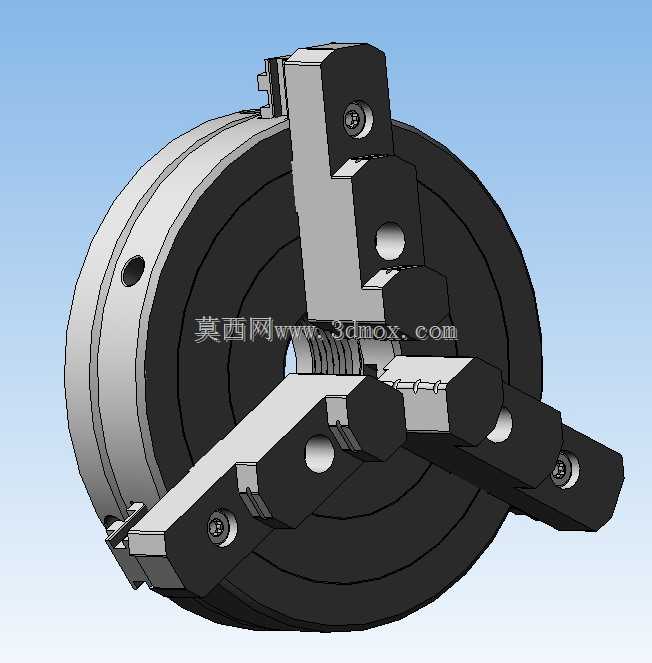

小型三爪自定心卡盘结构设计

这款小型三爪自定心卡盘主要适配小型台式车床、仪表车床及桌面级加工设备的工件装夹需求，在小尺寸精密零件加工场景中应用广泛，比如小型轴类零件、盘类薄壁件的车削、磨削工序装夹，也可作为检测工位的工件固定夹具，配合百分表完成圆跳动、同轴度等形位公差检测。从结构设计来看，该卡盘采用经典的平面螺纹传动结构，三个卡爪同步径向移动实现自定心功能，卡爪与盘体的配合滑槽经过精度匹配设计，保证移动过程中的间隙控制在合理范围，避免装夹时出现定心偏移。卡爪采用分体式结构设计，可根据装夹工件的外形更换软爪或者硬爪，硬爪适配毛坯件、硬度较高的工件粗加工装夹，软爪可根据工件实际尺寸镗削后使用，适配精加工工序的高精度装夹需求，降低工件装夹变形概率。盘体采用圆形法兰式安装结构，安装端面设置有定位止口与螺栓连接孔，安装时可通过止口与机床主轴端的定位台阶配合，保证卡盘与主轴的同轴度，连接螺栓采用圆周均布设计，保证高速旋转时的受力均匀，避免动平衡超标引发的加工振动。卡盘的驱动端设置有四方扳手插孔，使用时通过配套扳手转动小锥齿轮，带动盘体内部的大锥齿轮与平面螺纹转动，从而驱动三个卡爪同步径向移动，实现工件的夹紧与松开，传动结构的传动比经过匹配，既保证足够的夹紧力，也让操作时的扳手力矩处于合理范围，降低操作人员的劳动强度。在设计细节上，卡爪与滑槽的配合面设置有润滑槽，可定期加注润滑脂降低滑动摩擦，减少长期使用后的磨损量，延长卡盘的精度保持周期；盘体边缘设置有减重孔，在保证结构刚性的前提下降低整体重量，减小主轴端的负载，适配小型设备的主轴承载能力。这款卡盘的装夹行程适配小直径范围的工件，对于直径在80mm以内的轴类、盘类零件都可实现稳定装夹，卡爪的夹持面设置有防滑齿纹，装夹毛坯件时可增大摩擦力，避免加工过程中工件打滑移位；针对薄壁件装夹场景，可通过调整卡爪的夹紧行程控制夹紧力，避免夹紧力过大导致工件变形。从安装边界来看，该卡盘的整体外径尺寸紧凑，安装止口的尺寸与小型仪表车床的主轴端尺寸匹配，安装时不需要额外制作过渡连接盘，可直接完成装配，装配后卡盘的轴向突出尺寸较小，不会占用过多的主轴轴向行程，保证设备的有效加工长度。在实际使用场景中，这类小型卡盘除了用于常规的金属切削加工，也可在小型木工车床、首饰加工设备上使用，适配不同材质的小工件装夹需求，三个卡爪的同步移动特性可保证工件装夹后自动定心，不需要操作人员反复找正，大幅提升小零件加工的装夹效率，降低装夹辅助时间。
