型材表面包覆加工专用辊压输送工作台

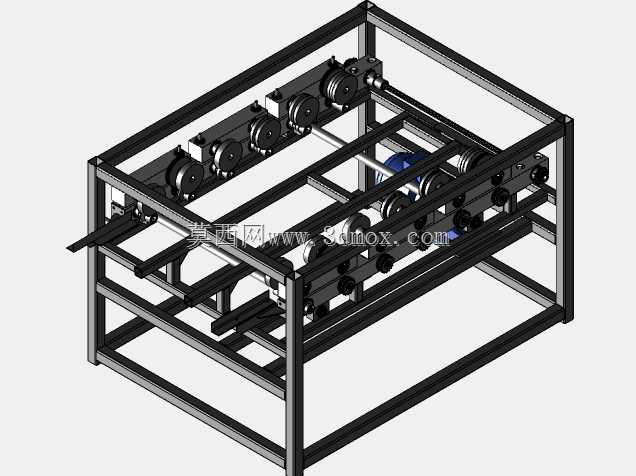

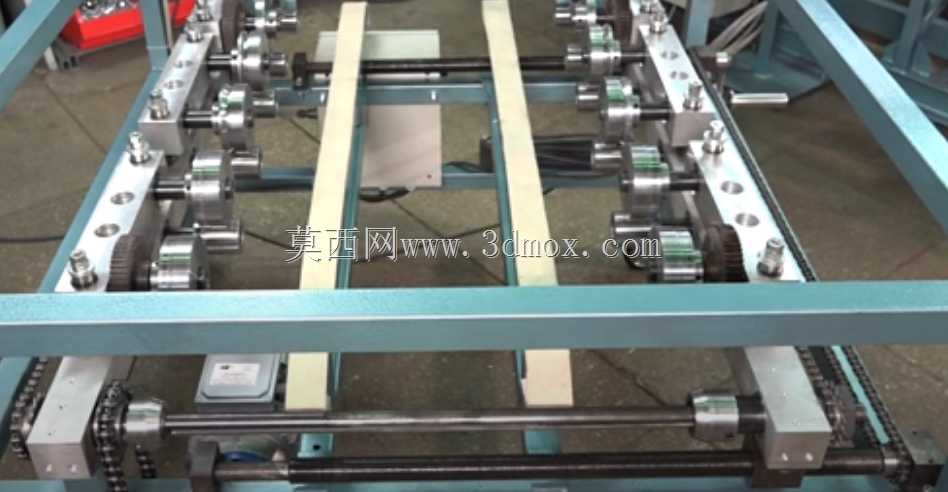

这款辊压式加工工作台主要面向长条型材的表面包覆工序场景，在装饰线条、木塑型材、铝合金边框的覆膜或涂覆生产环节中，承担型材的匀速输送与压合附料的核心作用。设备整体采用方通焊接机架作为承载基础，机架的横梁与纵梁连接位置均设置加强筋板，避免长周期运行中因辊组施压产生的结构形变，安装时需保证机架上平面的平面度公差控制在每米0.2mm以内，防止型材输送过程中出现走偏、翘曲问题。设备的核心功能单元为多组对称布置的压辊组件，上下压辊的轴线平行度、与输送方向的垂直度均经过严格调校，每组压辊都配有独立的高度调节结构，可根据待加工型材的截面厚度调整压合间隙，适配20mm至120mm厚度范围内的长条型材加工需求，压辊表面包覆软性耐磨材质，既保证足够的压合力让覆层与型材基材紧密贴合，又不会刮伤型材表面或覆层材料。传动部分采用通轴配合链轮链条的同步驱动结构，所有主动压辊通过同一根传动轴传递动力，保证各辊组的线速度完全一致，避免因辊速差造成型材表面拉伤、覆层起皱的问题，传动轴两端采用带座轴承固定在机架侧梁上，轴承座预留调整余量，可在长期使用出现链条松弛时调整张紧度。设备的输送通道预留两条平行的型材导向槽，导向槽的宽度可根据型材宽度调整侧导向轮的位置，保证型材沿直线方向稳定进给，不会在压合过程中出现横向偏移。从设计思路上看，这款设备优先考虑了长型材加工的稳定性需求，没有采用复杂的多段独立传动结构，而是用集中传动保证输送同步性，压辊的排布间距经过计算，保证任意时刻型材至少有三组压辊同时接触施压，避免型材端部进出设备时出现压合力度不足的问题。安装边界方面，设备的进料端与出料端需预留至少1.5倍型材长度的操作空间，方便操作人员上下料，机架底部设置可调脚杯，可在地面不平整时调整设备水平，设备整体宽度适配常规车间的流水线布局，可直接对接前端的型材挤出工位或后端的裁切工位，组成完整的型材包覆加工生产线。在实际使用中，这类设备的压辊组件属于易损耗部件，设计时特意将压辊与安装座设计为快拆结构，无需拆解整体机架即可快速更换磨损的压辊，减少设备停机维护的时间，侧导向轮采用偏心调节结构，调整时无需拆卸零件，转动偏心轴即可快速完成导向间隙的校准，适配不同规格型材的快速换产需求。
