超精密三轴线性位移工作台结构设计

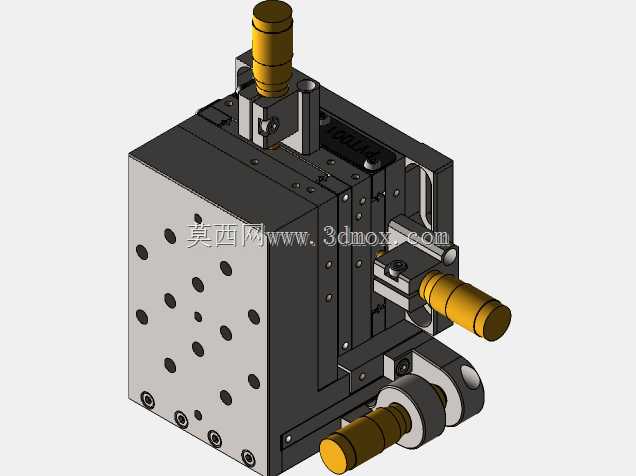

这款超精密XYZ线性位移工作台，主要面向微米级精度要求的对位、检测、微加工场景，在半导体封装测试、光学元件装调、微纳加工辅助装夹、精密传感器标定这类对位移分辨率和重复定位精度有严苛要求的工位上，能提供稳定的三轴正交位移输出。从实际加工验证的表现来看，整机采用硬化钢十字滚子轴承作为各轴的导向承载元件，相比常规滚珠导轨，十字滚子轴承的滚动体为线接触形式，刚性更高，微动摩擦特性更优，低速运行时无爬行现象，能承受各个方向的倾覆力矩与径向载荷，长期运行下的精度保持性经过实际产线加工验证，热匹配设计充分考虑了连续运行下的热变形影响，各轴的材料线膨胀系数匹配度经过校核，避免长时间运行后因温升导致的三轴正交度漂移、定位精度下降问题。设计过程中优先保证各轴的运动直线度与正交度，三个轴向的调节手轮分别布置在对应轴的伸出端，手轮采用细牙螺杆传动结构，配合消隙螺母结构消除传动回程间隙，手动调节时能实现微米级的进给分辨率，满足精密对位时的微调需求。安装边界上，工作台的基座面设置了规则排列的安装螺纹孔，可直接固定在光学平台或者设备基座上，台面同样预留了标准间距的装夹孔位，方便装夹待加工或待检测的工件、夹具、光学元件等负载，各轴的行程设计覆盖了常规精密微调场景的位移需求，整体结构紧凑，没有多余的外凸结构，在狭小的设备安装空间内也能完成布置。结构设计上采用模块化堆叠思路，Z轴模组搭载在X轴滑台上，Y轴作为底部承载基座，各轴的限位结构集成在导轨内部，避免外置限位带来的额外空间占用，同时各轴的锁紧机构可在调节到位后锁定轴系位置，防止加工或检测过程中出现位移偏移，保证工位的稳定性。从实际使用的角度出发，这类精密工作台不需要额外的气动或电动驱动附件，纯手动调节的形式适配小批量多品种的精密装调、研发类实验场景，维护成本低，不需要复杂的控制系统即可投入使用，各运动副的润滑通道预留合理，日常维护时只需定期在注油点添加润滑脂即可长期保持运行顺滑，不会出现卡滞或精度快速衰减的问题。
