可3D打印拼装式遥控电动小车结构设计

　　这款遥控小车的结构设计，核心面向个人DIY制作、青少年科创教学以及小型RC模型爱好者的自制需求，区别于市售一体化成品遥控车，整套结构拆分了独立的底盘承载模块、车轮安装模块、车身覆盖件模块与传动安装位，预留了标准舵机、直流驱动电机、齿轮传动组的安装空间，无需额外定制非标连接件即可完成动力组件的装配。从实际使用场景来看，该结构既可以作为科创课程中学生动手组装、理解车辆传动逻辑与转向原理的教学载体，也可以作为RC爱好者自制个性化小车的基础承载框架，所有外露的车身覆盖件都预留了改装余量，使用者可以根据自身喜好调整外观细节，或是加装灯光、传感器等拓展组件。设计过程中优先考虑了个人制作的工艺可行性，车身的塑料支架、

　　车轮轮辋部分的壁厚统一设置为1.5-2mm，既满足FDM3D打印的最小壁厚要求，避免打印过程中出现翘曲、填充不足的问题，也能保证装配后整体结构的抗冲击强度，应对日常行驶中的轻微碰撞不会出现结构断裂。底盘部分的连接结构做了卡扣与螺丝孔双固定设计，既可以通过3D打印直接制作卡扣实现免胶快速拼装，也可以使用标准M2自攻螺丝进行加固，满足不同制作场景的装配需求。轮胎部分的结构做了分体设计，硬质轮芯与车身轮轴直接配合，保证转动同轴度，外层软质胎皮预留了1mm的壁厚余量，既可以使用柔性TPU材料直接3D打印制作，也可以通过简易模压的方式用橡胶材料浇筑成型，胎面做了浅纹路设计，在平整铺装路面行驶时可以提供足够的抓地力，避免起步、转向时出现打滑。

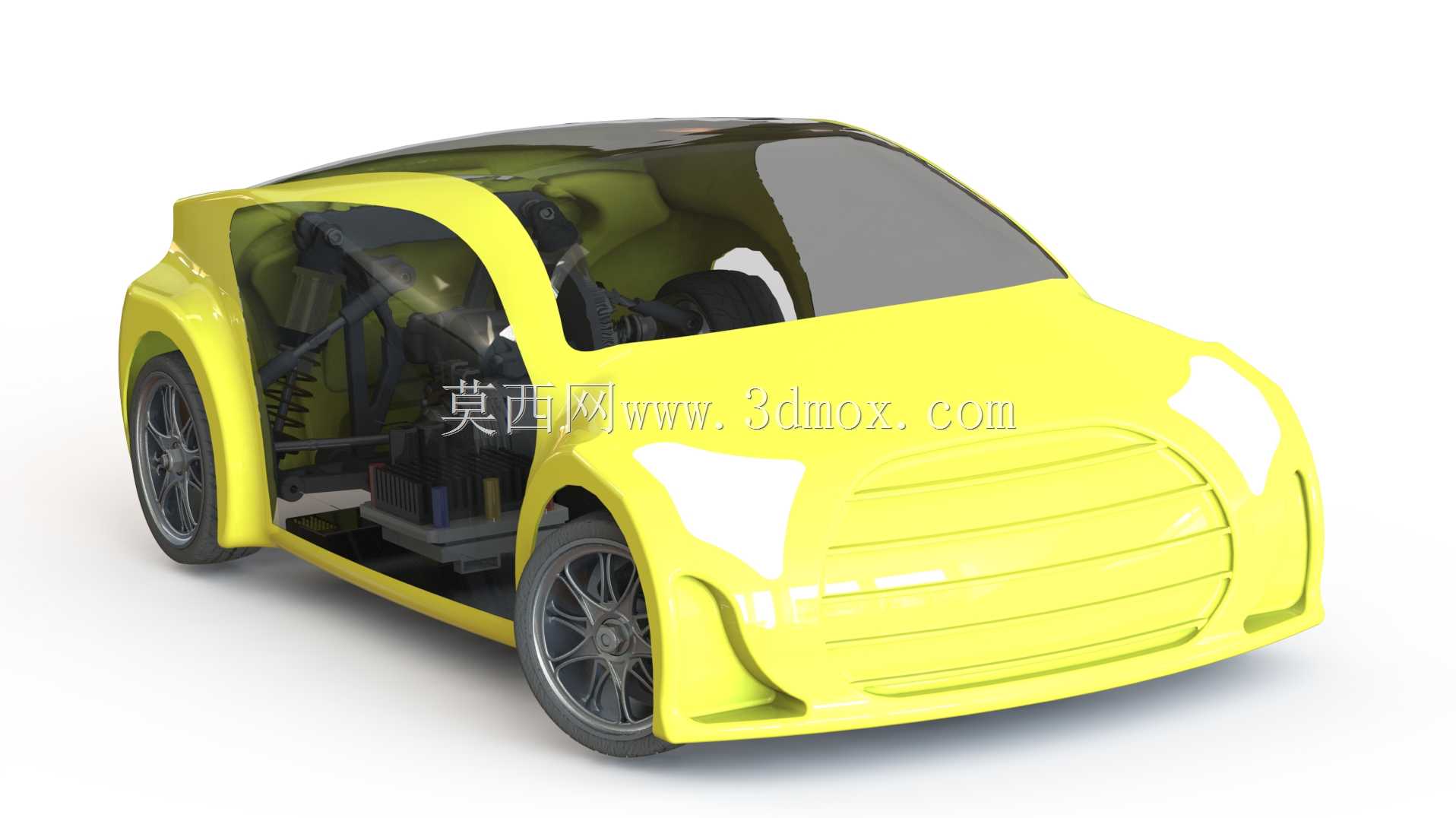

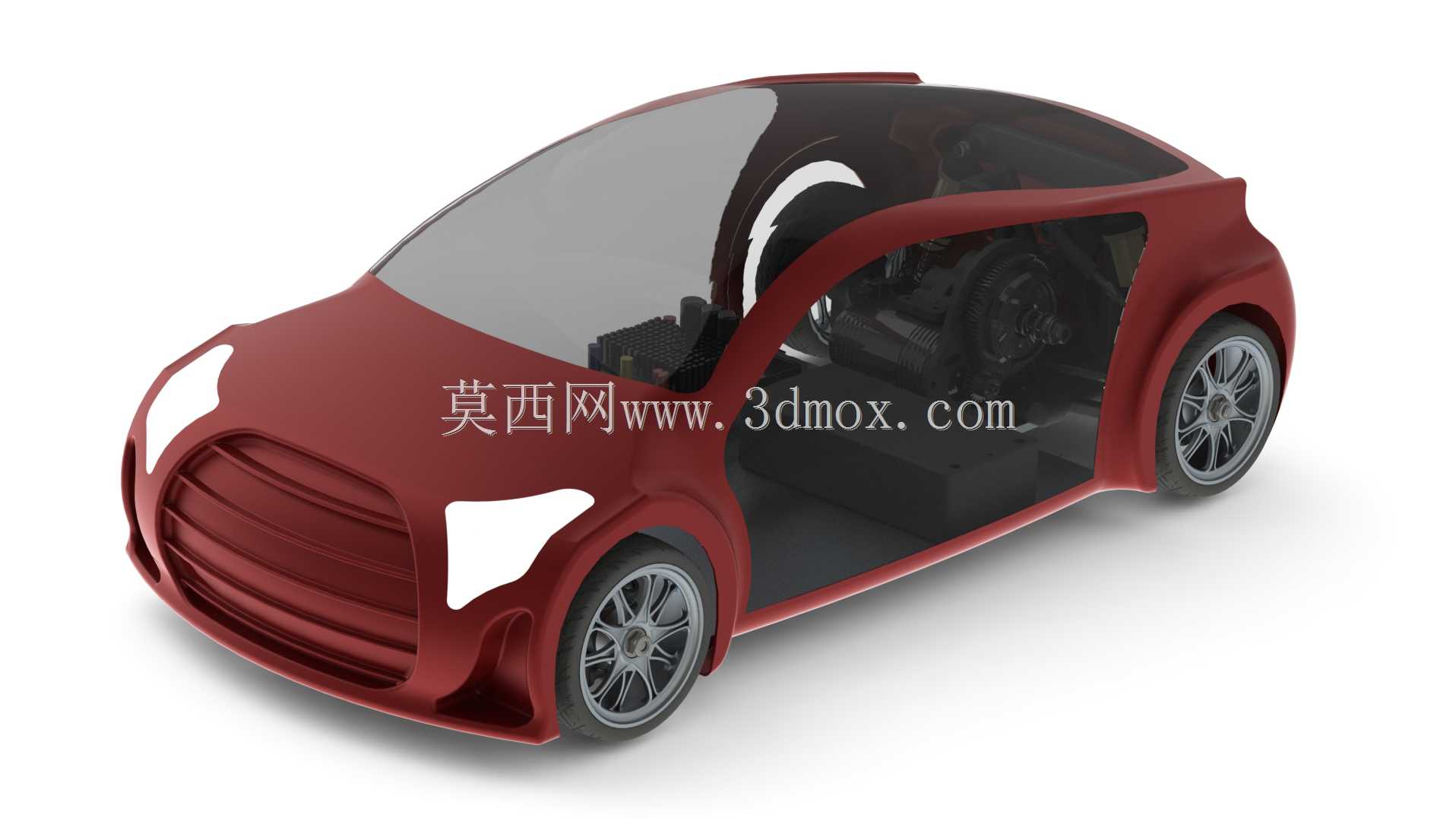

　　转向部分采用了常见的阿克曼转向几何结构，预留了标准9g舵机的安装位，舵机安装座做了可调式长孔设计，装配时可以根据舵机的实际尺寸微调安装位置，降低零件加工误差带来的装配卡顿问题。传动部分的齿轮安装位预留了标准模数齿轮的配合间隙，使用者可以根据自身的速度需求搭配不同减速比的齿轮组，无需修改底盘主体结构即可调整车辆的最高时速与爬坡扭矩。车身的轮距与轴距设置参考了1:18比例RC模型的通用尺寸，大部分市售同比例的遥控车电子设备、电池组件都可以直接装入车身内部的预留空腔，不需要额外修改结构拓展空间。车身覆盖件做了半开放的座舱设计，既可以直观展示内部的传动与转向结构，满足教学场景下的结构展示需求，也能降低3D打印时的支撑材料用量，

　　减少打印后的后处理工作量，所有外露的棱边都做了R1.5的圆角过渡，避免装配过程中划伤手部，也能让打印完成的零件外观更流畅自然。轮轴部分采用了标准直径的金属轴配合设计，轴孔的配合公差设置为间隙配合，既保证车轮转动顺畅无卡滞，也不会出现过大的旷量影响行驶稳定性，轮轴的固定位预留了卡簧槽，可以使用标准E型卡簧对轮轴进行轴向固定，避免行驶过程中轮轴窜动脱落。
