福特野马品牌标识立体结构设计

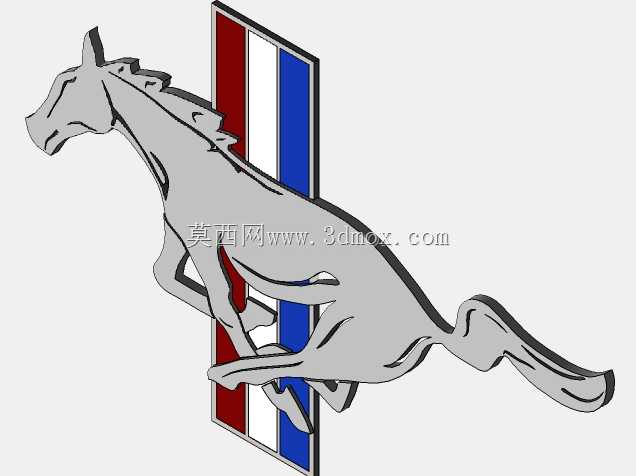

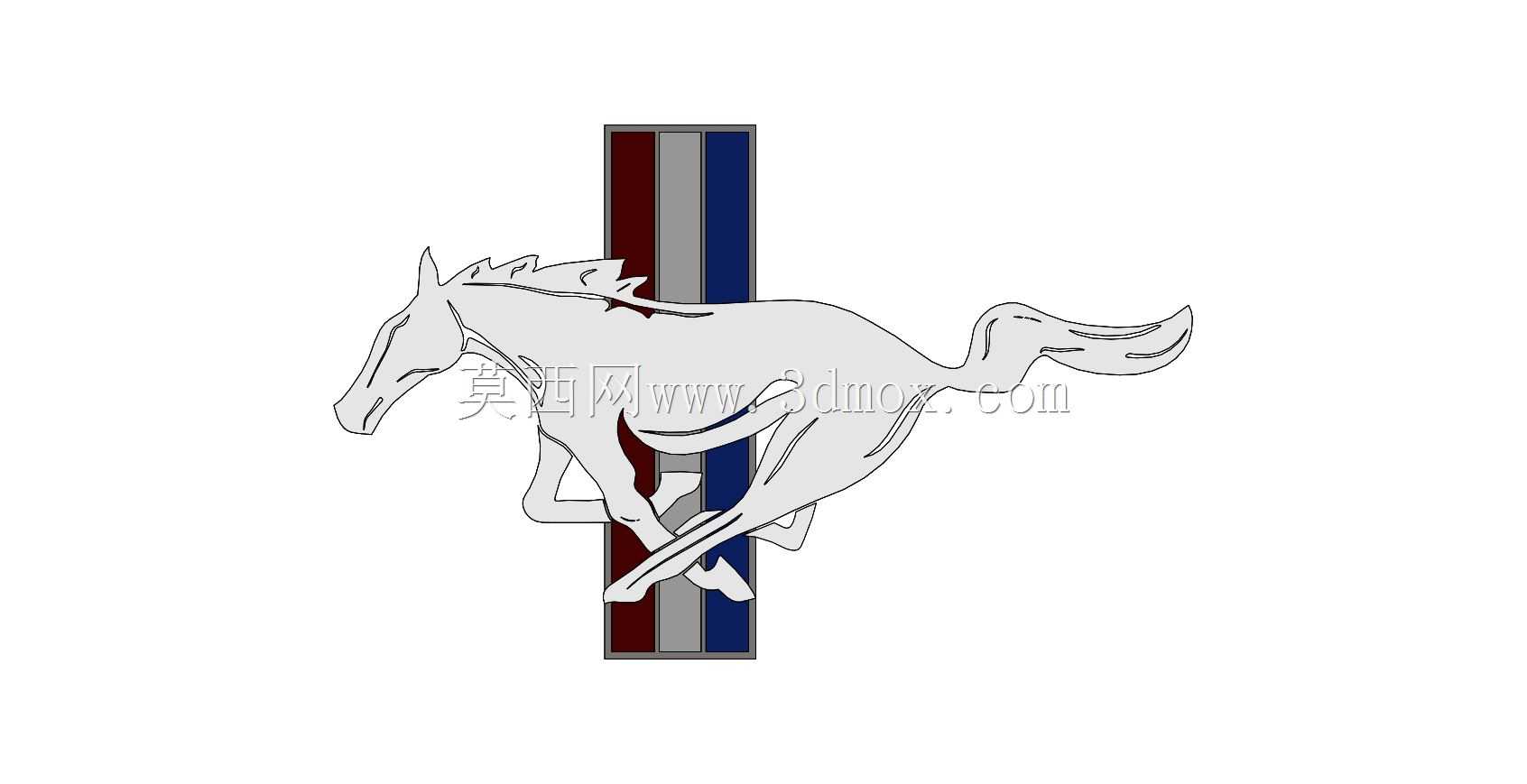

在汽车外饰零部件的设计开发流程中，车头品牌标识是兼顾品牌识别性与整车外观协调性的关键部件，本次完成的福特野马标识三维结构，完全围绕实车装配的实际需求搭建，可直接对接外饰件的开发验证环节。从实际应用场景来看，该标识主要装配于车辆前进气格栅中部、尾门中央以及方向盘中央装饰盖位置，不同安装位置的标识需要匹配对应曲面的安装弧度，建模过程中提前预留了不同安装位的基准面调整余量，可直接适配不同安装点位的曲面贴合需求，避免后期装配出现标识翘边、贴合缝隙不均的问题。设计思路上完全还原野马标识的经典视觉特征，奔腾骏马的轮廓线条做了等比例的曲率优化，所有曲面过渡均采用G2连续处理，确保后续做注塑成型或者金属蚀刻加工时，不会出现棱角锐边或者曲面凹陷的加工缺陷；骏马后方的三色竖条结构，严格按照品牌视觉规范的色带宽度比例搭建，相邻色带之间预留了0.15mm的装配间隙，可适配分色电镀或者多色注塑的加工工艺需求，避免不同色层之间出现溢料、串色的问题。从安装边界来看，常规车头格栅安装位的标识整体外轮廓控制在120mm*95mm范围内，厚度控制在8mm以内，背部预留了3个定位柱安装位与2个3M胶粘贴平面，既可以通过卡扣结构与格栅基座卡接固定，也可以通过背胶直接粘贴于平整的尾门钣金表面，两种安装方式的结构互不干涉，可根据不同车型的配置需求灵活选择。标识的边缘全部做了R0.3mm的圆角处理，既满足外饰件的安全法规要求，避免尖锐棱角划伤人员，也能在车辆行驶过程中降低风阻产生的风噪，同时减少雨水、灰尘在标识边缘的积存，降低长期使用后的污渍附着概率。建模过程中对骏马的腿部、尾部等纤细结构做了壁厚加强处理，所有薄壁位置的最小壁厚控制在1.2mm以上，确保注塑加工时不会出现缺胶、变形的问题，同时提升部件的抗冲击能力，避免车辆行驶中被飞石撞击出现标识断裂的情况。针对方向盘安装位的小尺寸标识，建模时同步缩放了整体结构比例，将安装定位柱的间距调整为对应方向盘装饰盖的标准孔位，无需二次修改即可直接适配内饰件的装配需求，标识表面的纹理处理预留了0.08mm的蚀刻余量，可根据需求做亮面镀铬、哑光磨砂或者熏黑处理的工艺适配。
