塑料挤出成型配套螺杆挤出与传动结构

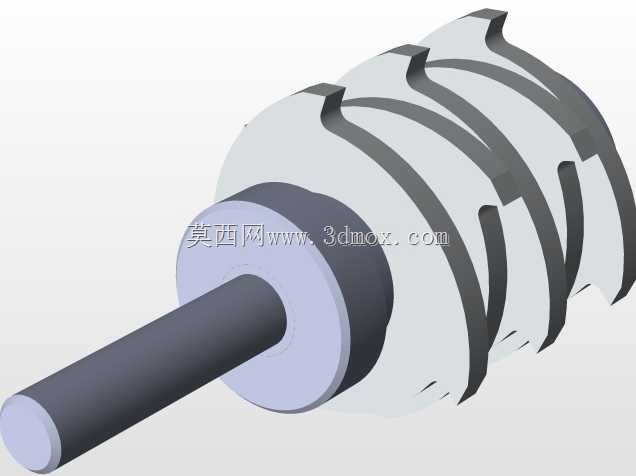

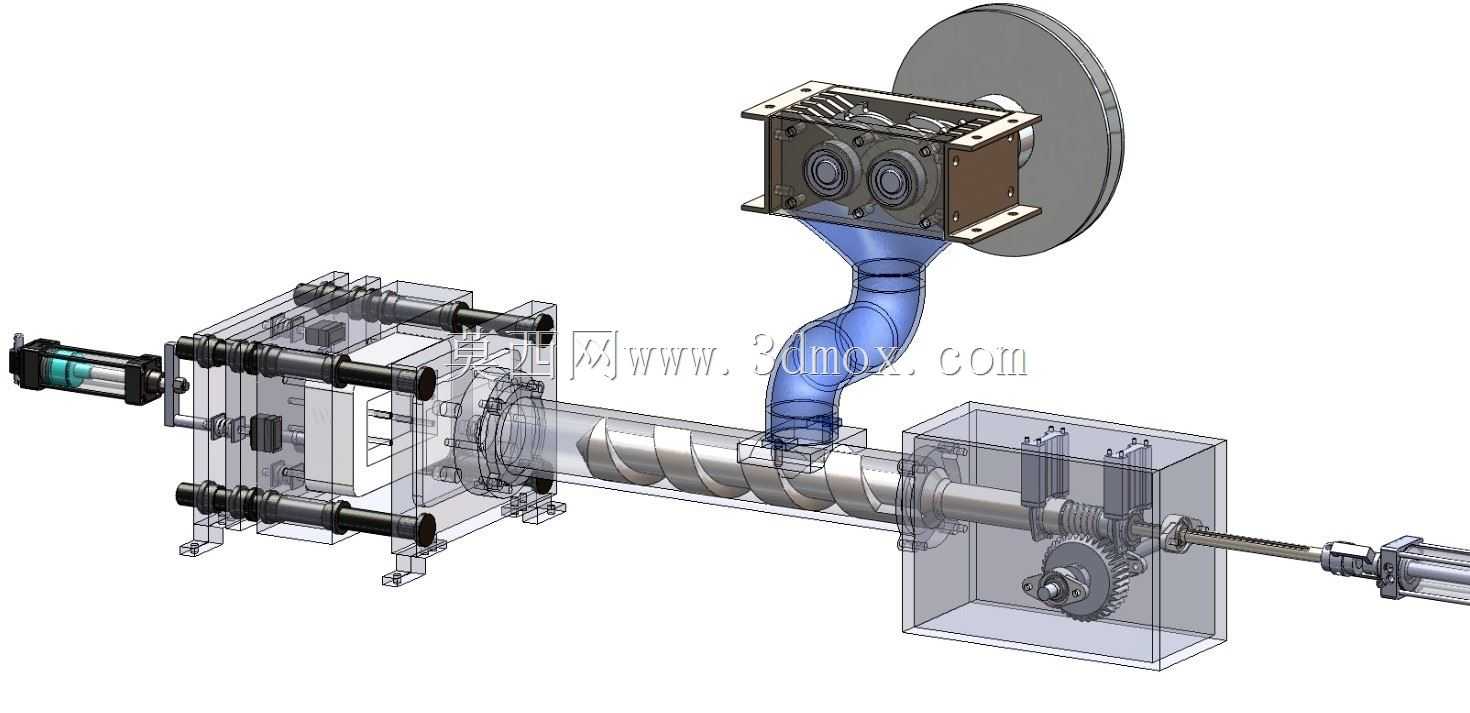

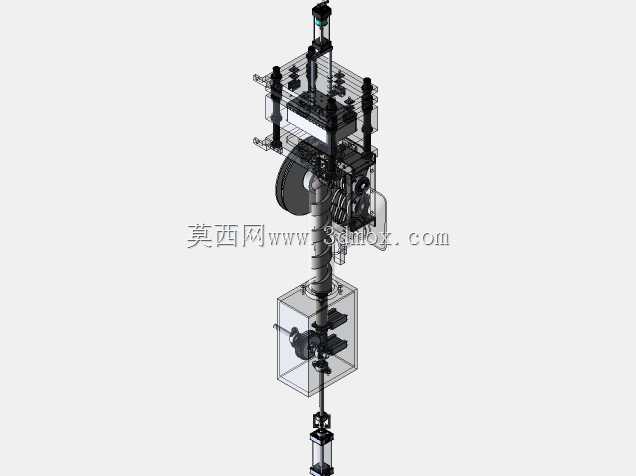

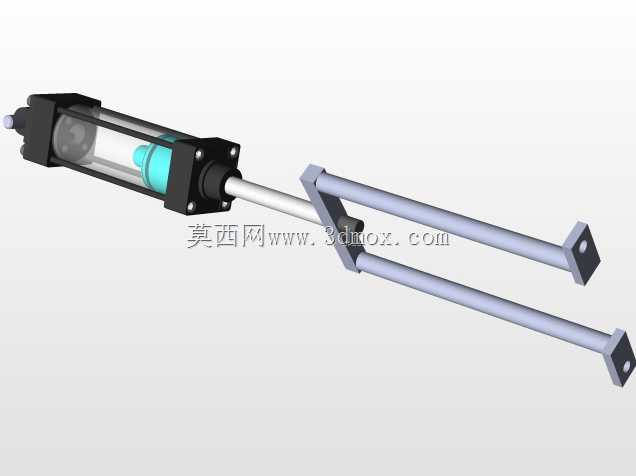

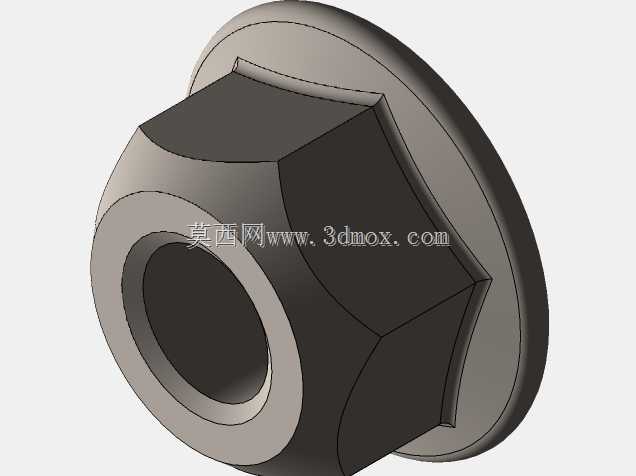

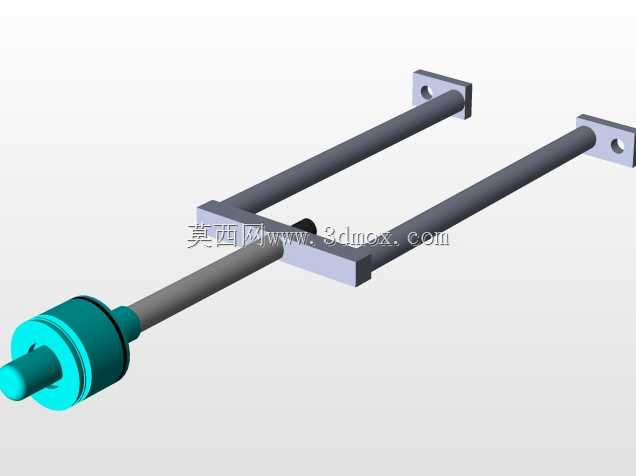

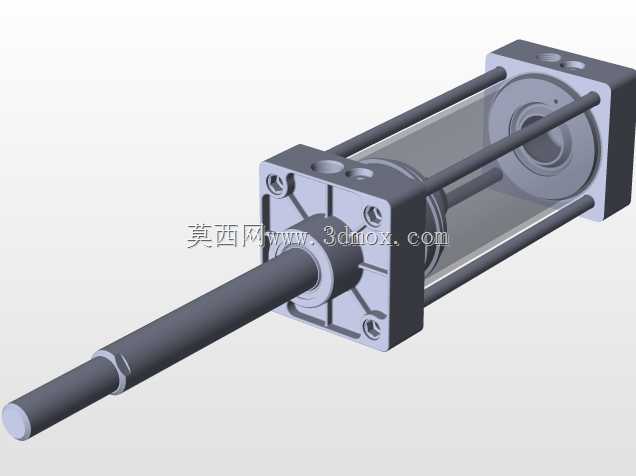

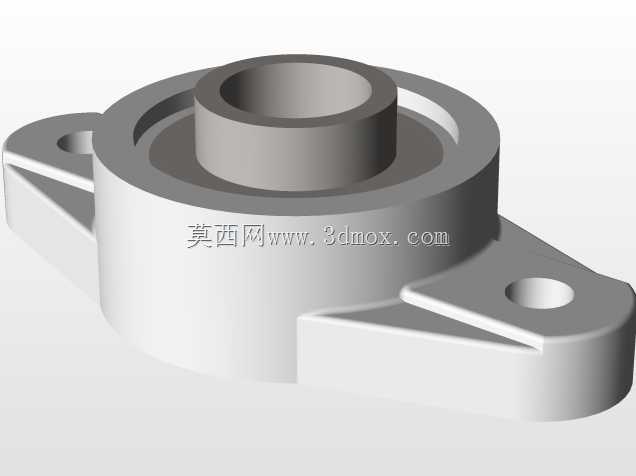

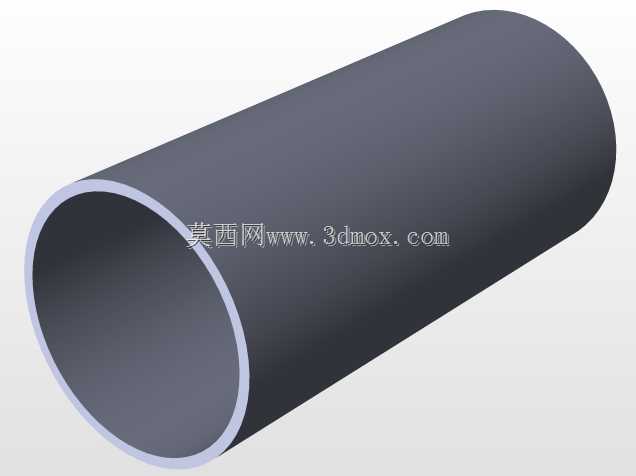

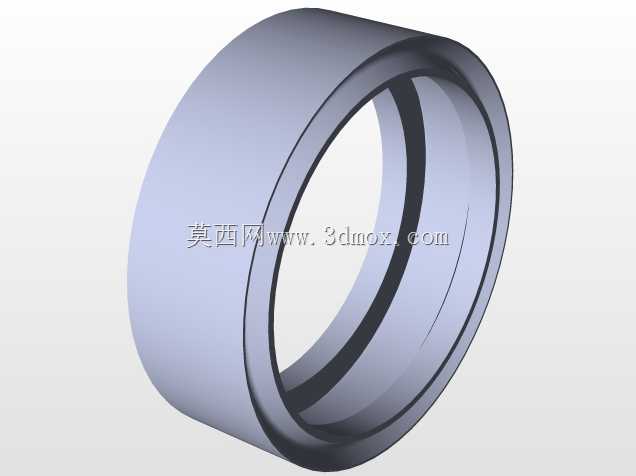

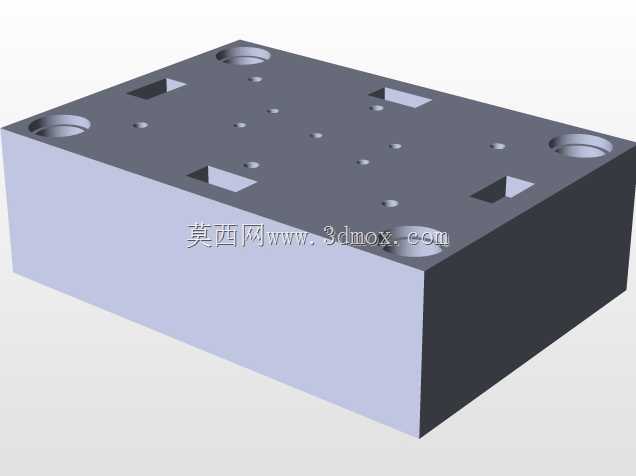

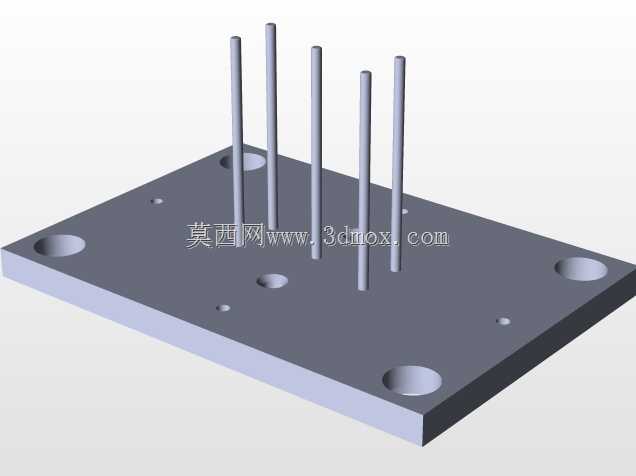

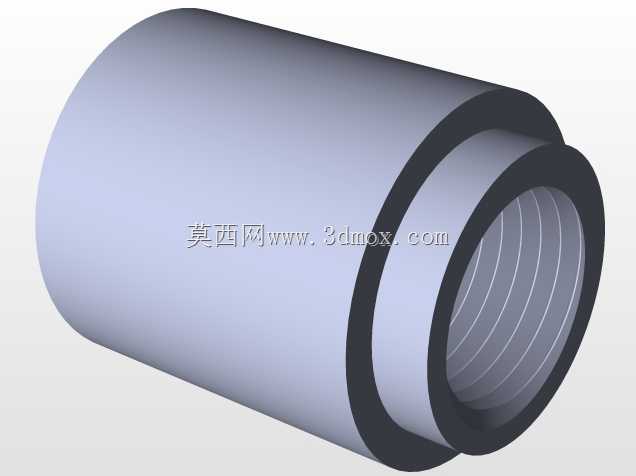

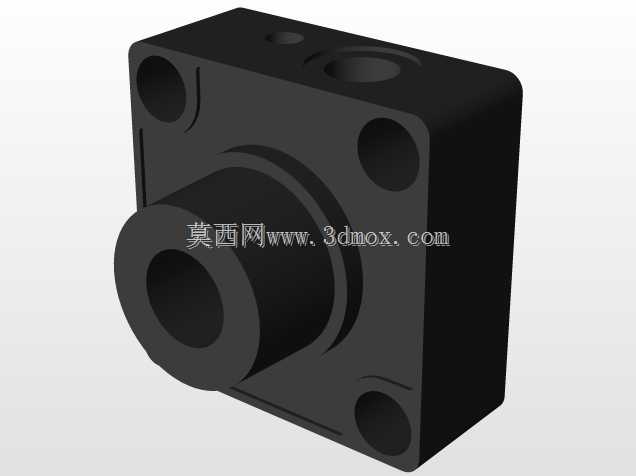

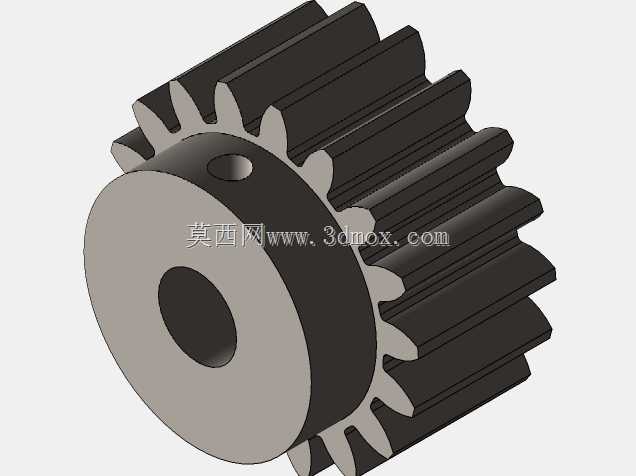

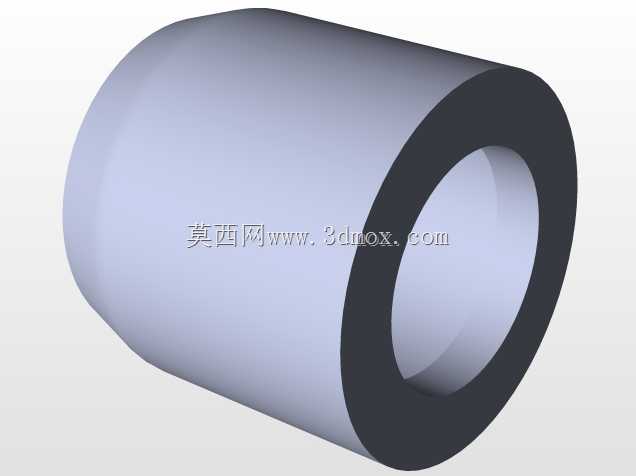

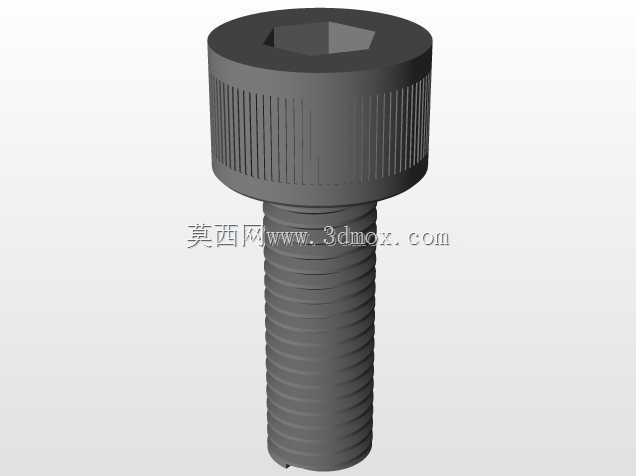

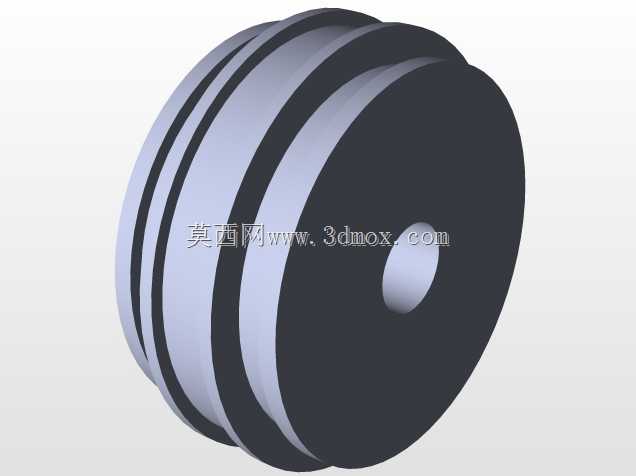

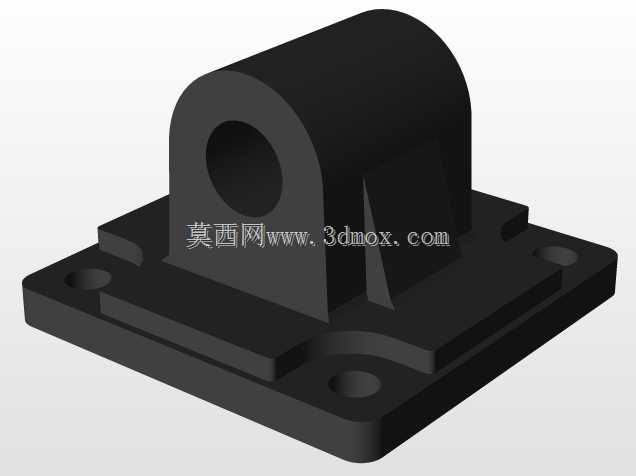

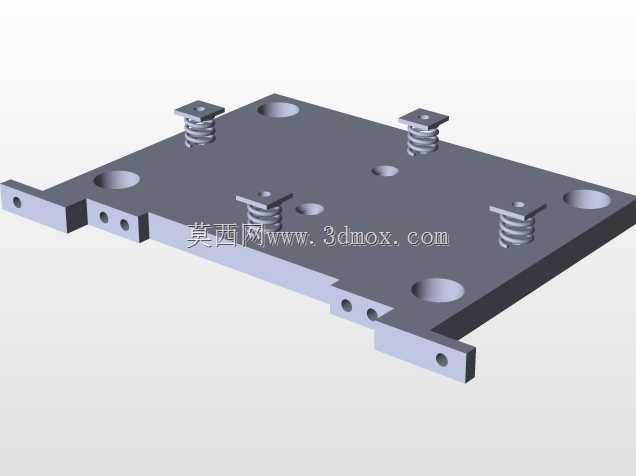

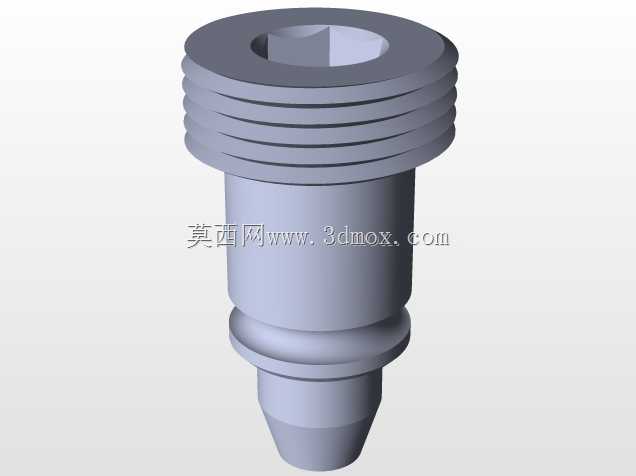

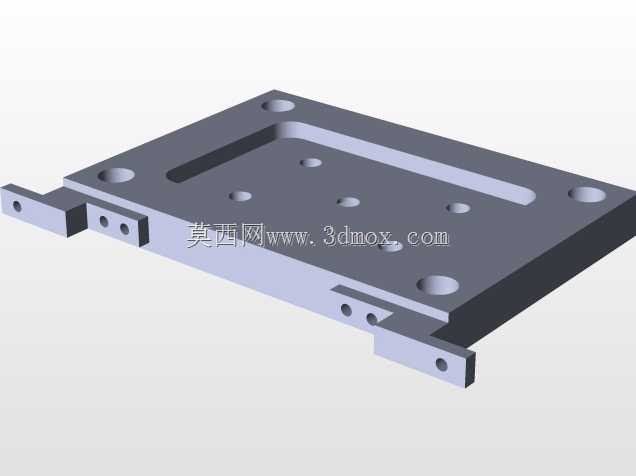

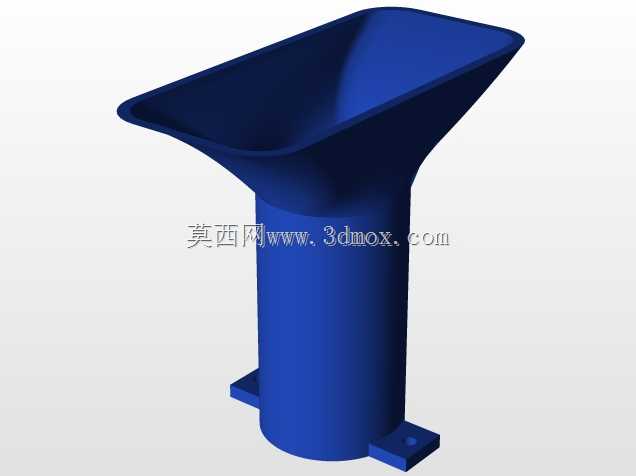

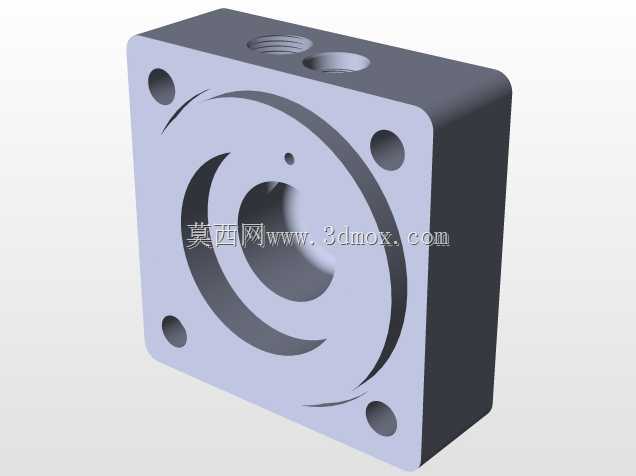

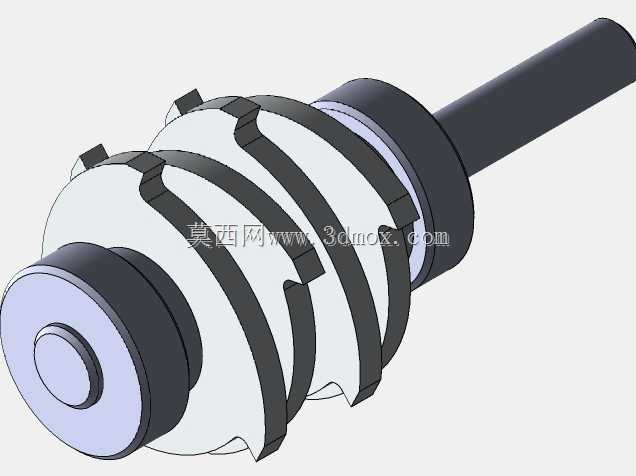

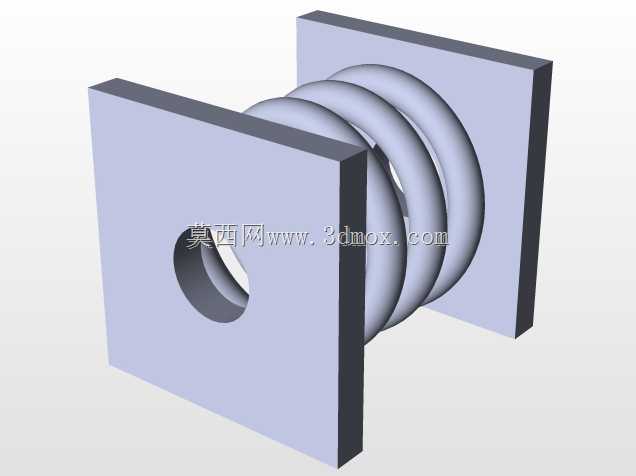

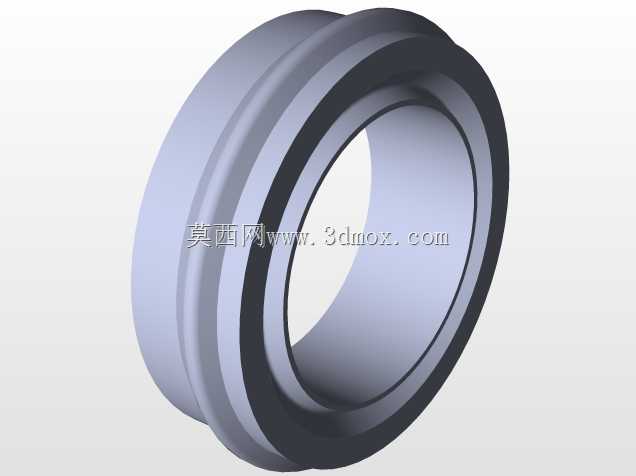

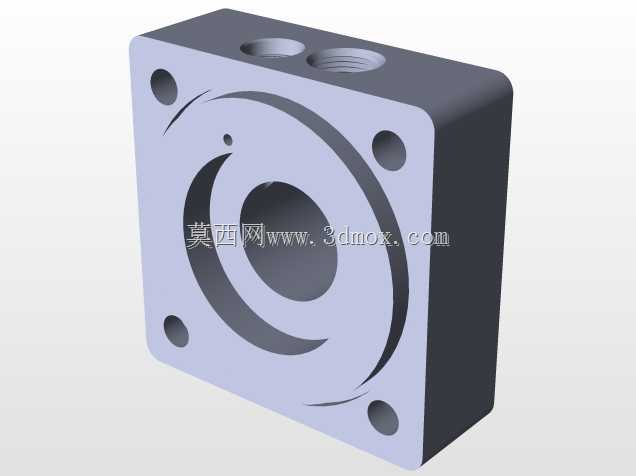

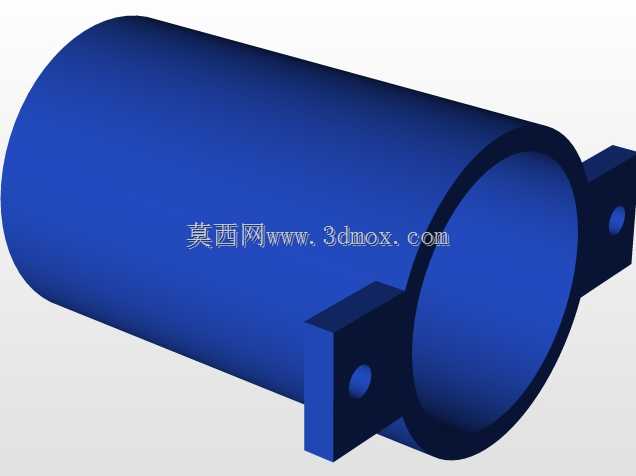

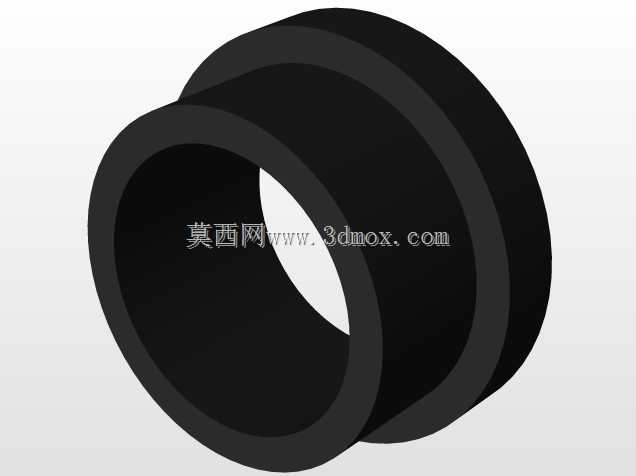

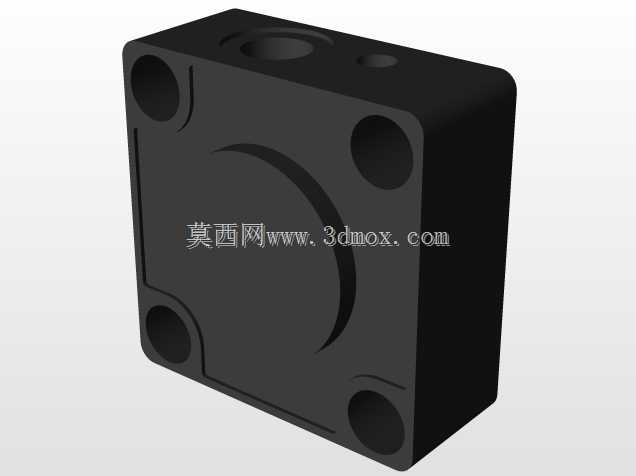

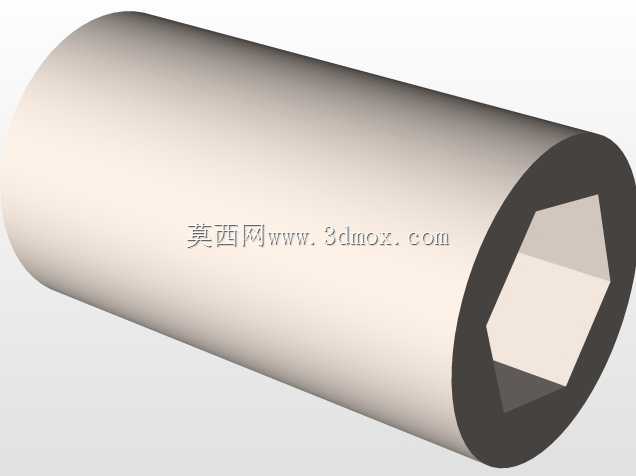

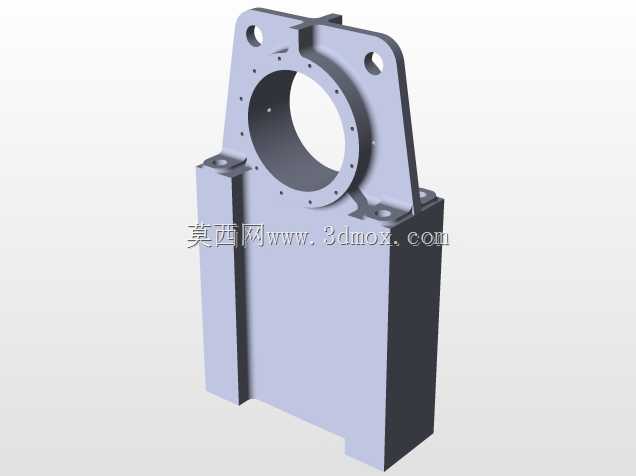

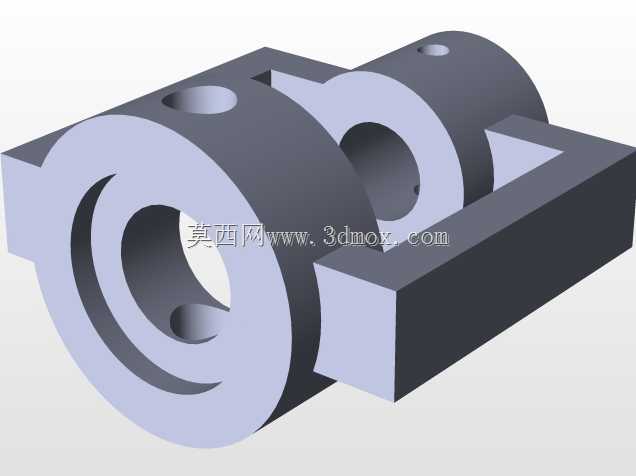

这套结构主要面向塑料改性、共混挤出的实验及小批量生产场景，可适配普通小麦纤维与PET塑料共混的物料输送、塑化及挤出作业，在可降解塑料改性、生物质填充塑料制备的小型试验线中应用较多。整套结构沿水平方向布置送料挤压段，上方通过异形弯管衔接驱动端的齿轮传动箱，末端通过齿轮啮合结构连接轴向调节组件，整体布局充分考虑了小型试验设备的安装空间限制，各功能段衔接处均预留了标准法兰安装位，可直接对接不同规格的挤出模头，适配片材、线材、型材等不同挤出端头的快速更换需求。设计过程中优先考虑了物料输送的连续性，送料螺杆采用变距变深的螺旋结构，进料段螺距较深以容纳蓬松的共混物料，避免纤维类物料架桥卡料，塑化段螺距逐步收窄，配合料筒外部的加热安装位，可实现物料在输送过程中的逐步熔融塑化，避免局部剪切过热导致的物料降解。上方的齿轮传动箱采用双轴平行齿轮布置，输入轴端预留了带轮安装位，可匹配不同转速的驱动电机，箱体采用剖分式结构，上下箱体通过定位销与螺栓紧固，齿轮啮合侧隙可通过端盖处的调整垫片进行微调，传动箱输出端与弯管衔接处设置了密封组件安装槽，可适配骨架油封或填料密封，避免熔融物料从传动轴处泄漏。末端的调节机构采用丝杠与锥齿轮组合的结构，转动外部手轮即可通过锥齿轮传动带动丝杠轴向移动，实现螺杆末端背压的在线调节，无需拆解设备即可调整挤出过程中的熔体压力，适配不同配方物料的塑化需求。整套结构的安装基准以料筒底部的四个安装脚为定位基准，安装脚处预留了长条形螺栓孔，可在机架上进行小范围的位置调整，补偿加工与装配过程中的累计误差；各功能段的同轴度公差控制在0.02mm以内，避免螺杆转动过程中与料筒内壁发生刮擦，传动箱与弯管、弯管与料筒、料筒与末端调节座的衔接面均设置了密封槽，可加装耐高温密封垫片，防止熔体泄漏。结构中所有与物料接触的部件均预留了抛光余量，实际加工时可将接触面粗糙度处理至Ra0.8以下，减少物料在流道内的滞留，避免长时间生产过程中物料碳化影响制品质量；流道的转角处均采用大圆弧过渡，没有直角死角，尤其是弯管段的流道曲率经过反复校核，保证物料从传动箱侧的进料口进入后可顺畅落入螺杆进料段，不会出现物料堆积的死角。
