TO252封装功率MOSFET半导体器件结构

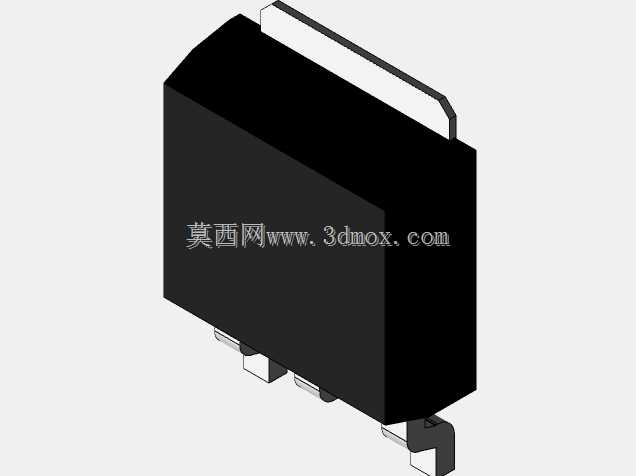

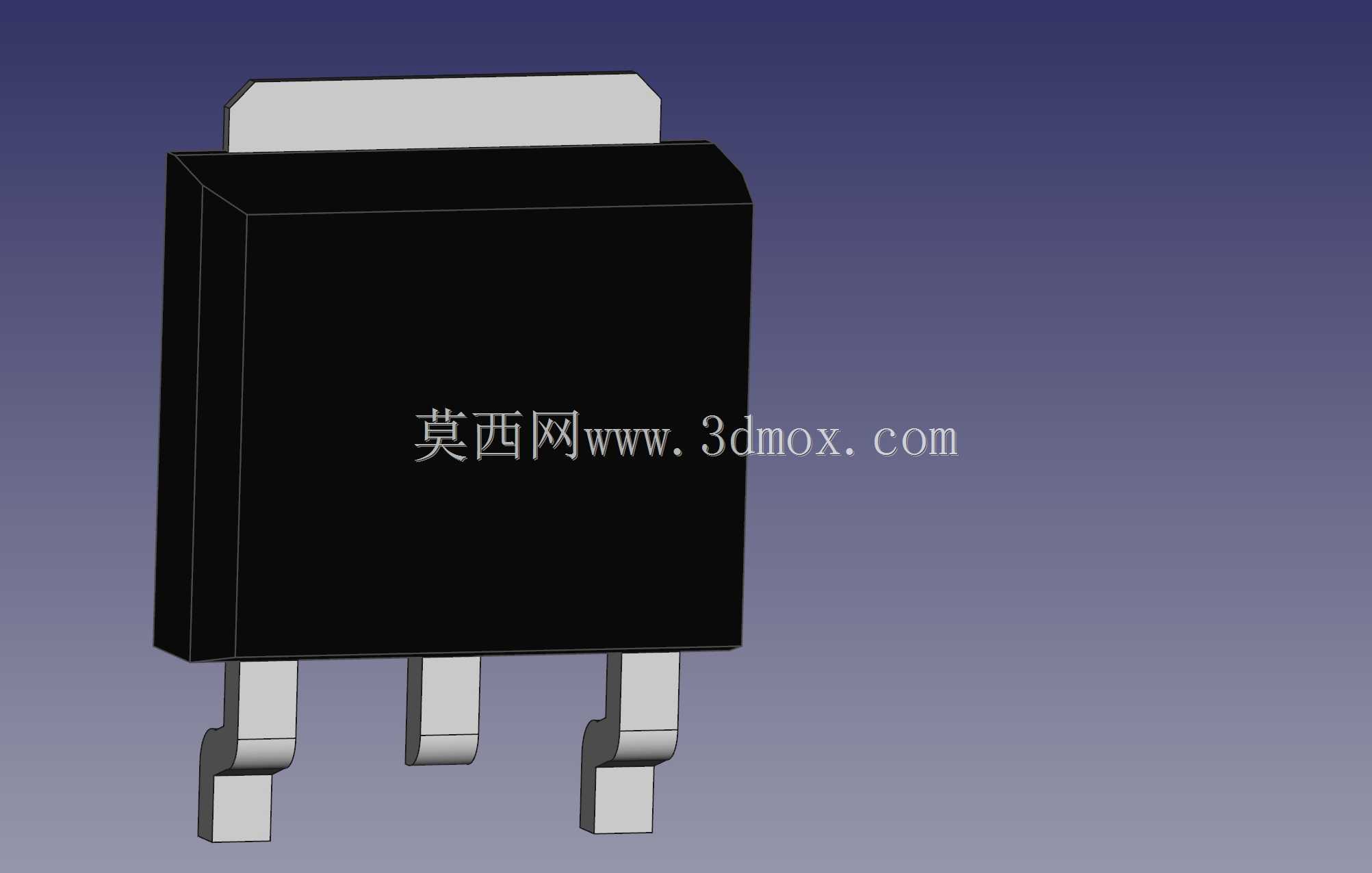

在开关电源、电机驱动、工业逆变、消费类电子供电模块等场景中，表面贴装型功率器件的封装选型直接决定了PCB布局密度、散热效率与长期运行可靠性，TO252作为中功率段半导体器件的主流封装形式，是硬件结构设计、PCB Layout工程师经常接触的标准元器件结构。这款封装结构针对功率MOSFET的散热需求做了针对性设计，主体采用黑色环氧塑封主体包裹内部硅芯与键合引线，正面预留的大面积裸露金属散热片可直接贴合PCB散热焊盘，或是搭配小型绝缘导热垫连接外置散热结构，能在器件通过额定工作电流时快速将结温传导至外部散热路径，避免热积累导致的器件参数漂移甚至热击穿失效。从安装边界来看，该封装属于典型的表面贴装器件，三个引出引脚采用鸥翼式成型设计，引脚间距、引脚伸出长度、塑封主体长宽高、散热片的突出尺寸都严格遵循行业通用的TO252封装公差要求，在PCB封装绘制时可直接匹配标准焊盘尺寸，不需要额外做定制化的焊盘调整，引脚的弯折弧度兼顾了焊接时的应力释放，能够抵消回流焊过程中板材热胀冷缩带来的拉扯应力，减少引脚脱焊、虚焊的风险。设计这款封装结构时，核心要平衡三个维度的工程需求：一是绝缘性能，环氧塑封材料需要满足UL相关阻燃等级要求，在高压工作场景下爬电距离与电气间隙符合安规规范，不同引脚之间、引脚与散热片之间的绝缘强度能承受常规工况下的耐压测试；二是散热路径的热阻控制，内部硅片到散热片的连接采用低阻导热材质，减少热传导路径上的热阻，让器件工作时产生的热量能最快导出；三是量产组装的适配性，封装的尺寸公差满足SMT贴片机的吸嘴拾取要求，引脚共面度控制在贴装允许的公差范围内，可适配常规回流焊工艺的温度曲线，不会出现塑封体起泡、引脚氧化等焊接缺陷。在实际设备应用中，这类封装的MOSFET常被用在10A-30A电流等级的功率回路中，比如直流电机的H桥驱动、DC-DC变换电路的开关管、锂电池保护板的过流控制节点、小家电的电源控制回路，相比直插的TO220封装，它不需要在PCB上开引脚过孔，可大幅提升板面的布线利用率，适合对设备体积有要求的紧凑型产品设计，同时相比更小尺寸的SOT系列封装，它的散热能力与电流承载能力有明显提升，能覆盖中功率段的器件选型需求，是功率电子领域兼顾尺寸、散热、成本的经典封装结构。
